Mercury水星MW4530R双频无线路由器WDS桥接设置

2021年5月23日 16:52 • MERCUPY(水星)

标题：”Mercury水星MW4530R双频无线路由器WDS桥接设置”的相关路由器教程资料分享。- 【路由器之家】编辑整理。

本文介绍了Mercury水星MW4530R双频无线路由器进行WDS桥接设置的方法，水星MW4530R双频无线路由器支持2.4GHz和5GHz频段的无线WDS功能；WDS桥接功能可以对原来的无线信号进行扩展，使得无线信号可以覆盖更广泛的区域；双频无线路由器的WDS桥接功能，还可以避免单频无线路由器的WDS桥接时的信号干扰问题，更加的稳定。

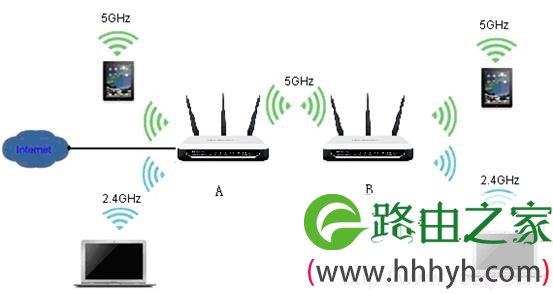

上图是两台水星MW4530R无线路由器进行WDS桥接连接时的拓扑结构图，核心配置思想就是在5GHz频段启用WDS进行连接；同时启用2.4GHz频段的无线网络，

设置要点

两台水星MW4530R无线路由器的SSID、无线加密方式和密钥相同，并且设置不产生干扰的无线信道（2.4GHz频段信道编号相减至少是5，5GHz由于开启WDS功能，信道必须相同）。本文为了介绍的方便，把两台MW4530R无线路由器标记为A和B。

设置步骤

一、配置MW4530R路由器A的2.4GHz及5GHz频段基本信息及无线安全。

二、配置MW4530R路由器B在2.4GHz及5GHz频段基本信息及无线安全，并在5GHz频段开启WDS桥接前端A路由器。

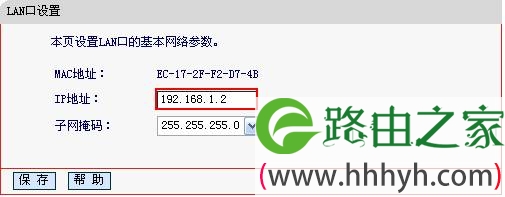

三、修改MW4530R路由器B的LAN口IP。

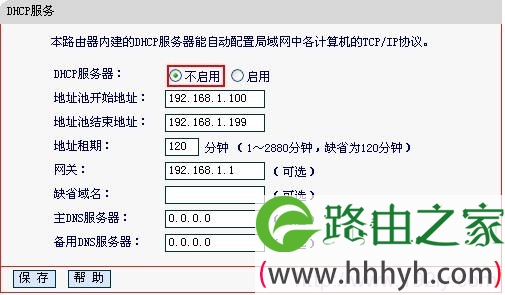

四、关闭MW4530R路由器B上的DHCP服务器。

配置MW4530R路由器A的2.4GHz及5GHz频段基本信息及无线安全

1、登录MW4530R路由器A的设置界面——>打开“无线频段设置”——>选择“无线同时工作在2.4GHz和5GHz频段上”——>点击“保存”。

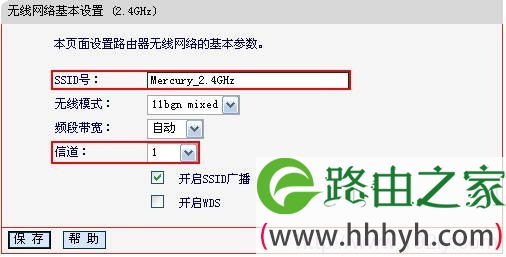

2、打开菜单“无线设置2.4GHz”——“基本设置”，设置MW4530R A的无线SSID，此例为“Mercury_2.4GHz”，信道设为“1”，点击“保存”，如下图所示。

3、打开菜单“无线设置2.4GHz”——“无线安全设置”，设置无线安全，建议选择WPA-PSK/WPA2-PSK加密方式，加密算法选择“AES”并输入“PSK密码”，点击“保存”，如下图所示。

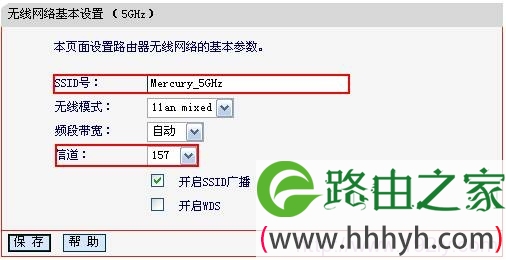

4、打开菜单“无线设置 5GHz”——“基本设置”，设置SSID，此例为“Mercury_5GHz”，并指定“无线信道”（此例选择157），点击“保存”，如下图所示。

5、打开“无线设置 5GHz”——“无线安全设置”，设置无线安全，建议选择WPA-PSK/WPA2-PSK加密方式，加密算法选择“AES”并输入PSK密码，点击“保存”并重启路由器使配置生效，如下图所示。

配置MW4530R路由器B在2.4GHz及5GHz频段基本信息及无线安全，并在5GHz频段开启WDS桥接前端A路由器

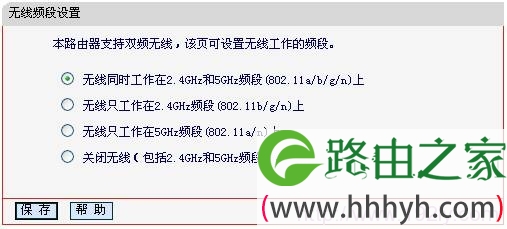

1、打开MW4530R B的设置页面——>打开菜单“无线频段设置”——>选择“无线同时工作在2.4GHz和5GHz频段上”——>点击“保存”。

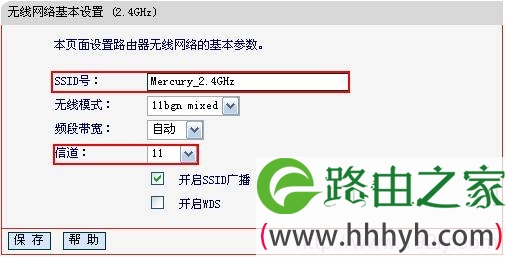

2、打开菜单“无线设置2.4GHz”——>“基本设置”，设置MW4530R B的无线SSID，设置与MW4530R A 2.4GHz频段相同的SSID“Mercury_2.4GHz”，为了避免与A路由器产生无线干扰，信道选择与MW4530R A不会干扰的信道（此例选择11），点击“保存”，如下图所示。

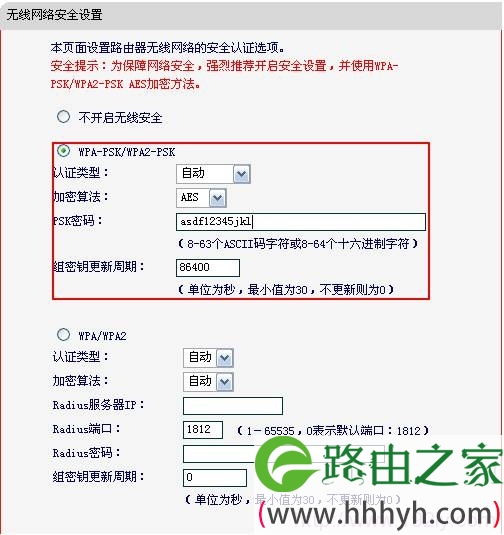

3、打开菜单“无线设置2.4GHz”——>“无线安全设置”，设置与MW4530R A相同的无线安全，安全类型选择“WPA-PSK/WPA2-PSK”，加密算法选择“AES”并输入与MW4530R A在2.4GHz频段相同的PSK密码，点击“保存”，如下图所示。此时2.4GHz频段的无线漫游已经设置完成。
