  摘要:随着三网融合的逐步深入,广电NGB接入网络承载的业务正在从传统的SinglePlay、DoublePlay向TriplePlay、Multiplay演进。伴随着广电的全业务演进,广电的接入网建设需要满足全业务承载的需求。本文重点从接入网的QoS、多业务分流、VLAN规划、可运营可管理等方面对广电全业务双向接入网建设的几个关键问题进行探讨,以期为广电的全业务接入承载网规划和设计提供面向未来的具体。

建设电信级的广电NGB全业务接入网

  关键词:NGB,EPON+EoC接入网,QoS,三网融合

  1引言

  作为全业务运营商,广电未来的接入网需要解决NGB的全业务承载需求。按照带宽、时延、抖动以及丢包等业务传输特性需求来区分,未来广电NGB的业务类型应该包括:(1)尽力而为业务:要求网络提供双向支持,用户通过竞争请求获取系统剩余带宽,网络尽最大努力来传输业务。例如互联网访问、邮件收发、文件下载等业务;(2)下行带宽的非实时业务:要求网络提供双向支持,下行带宽,支持恒定带宽,对传输时延和抖动要求低。例如VPN业务、需要大带宽的FTP、在线游戏等业务;(3)上下行带宽的非实时业务:要求网络提供双向支持,较高的上下行带宽和较低的丢包率,对传输时延和抖动要求低。例如基于P2P技术的文件下载及相关应用业务;(4)下行带宽的实时业务:要求网络提供双向支持,较高的下行带宽和较低的传输时延及抖动,支持恒定带宽或可变带宽,对上行带宽要求较低。例如视频点播、互动电视、IPTV、时移电视和录播电视等业务种类;(5)上下行带宽的实时业务:要求网络提供双向支持,较高的上下行带宽和非常低的传输时延及抖动,支持恒定带宽或可变带宽。例如VoIP、视频电话、视频会议、IM、视频等新通信业务。

  针对各种业务的分组化承载需求,为实现面向三网融合的全业务运营,广电的NGB接入网应提供以下相关核心功能:

  广电基于最后100米同轴入户的双向接入网的技术路线可以分为DoCSIS和EoC两大类,其中基于EoC技术的双向接入技术在国内广电的发展速度最快,全业务组网能力也随着NGB的建设而持续演进。因此,本文着重以EPON+EoC技术为例来分析广电面向NGB的全业务接入及运营管理相关的关键技术,结合UT斯达康在国内广电行业的实际建设经验讨论广电全业务可运营双向接入网络建设中需要关注的技术重点。

  2UT斯达康EoC支持三网融合全业务接入的关键技术

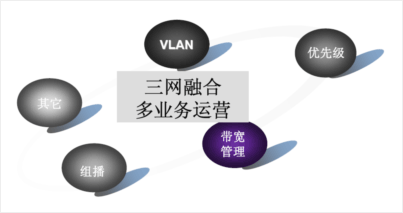

  NGB的技术发展需遵循业务驱动原则。从全业务支持的角度,广电三网融合接入网络需要具备端到端的QoS能力,能满足多业务承载的QoS要求。对多种业务的承载,除了要承载传统宽带上网、VoD视频点播、NGN业务和网络电视上行信号传输,还要实现广电内部DCN业务和大客户VPN等业务的承载。从协议性能要求,广电双向接入技术提供的业务速率需要满足当前和未来一段时期业务发展的带宽需要,需要很好的解决服务质量(QoS)保障问题,提供包括实时流等各种业务所需的QoS;具体到设备层面,带宽管理、组播功能是业务经营管理的重要功能。与VLAN功能、VLAN优先级三项功能结合,构成多业务经营的必要条件,如图所示。

  建设电信级的广电NGB全业务接入网

  具体地,广电面向NGB三网融合全业务接入的EPON+EoC系统提供的业务速率需要满足当前和未来一段时期业务发展的带宽需要;需要能够很好的解决服务质量(QoS)保障问题,提供包括实时流等各种业务所需的QoS。需要提供完善的信息安全加密功能;需要具备足够的灵活性,包括支持模块化设计,用户可根据实际情况按需配置;需要支持统一网管:确保服务质量,便于系统运营,设备可配置、可管理,支持远端管理和自动升级。

  基于EPON+EoC的广电双向接入网方案中,EoC的全业务支持能力是重中之重。针对以上全业务承载需求,相应地,EOC终端应提供高速接入,可支持高清视频;EOC终端可支持RJ11接口,以提供更高话音质量的VOIP应用;EOC终端要能够支持多端口,可构建家庭网关,同时可支持针对不同端口限速以为多业务提供支持;EOC局端产品则要求能够同时提供8级优先级,为互动电视、IPTV、互联网、VOIP服务等多业务的不同时延要求提供最可靠的保障;EOC局端需要支持IGMP协议,为IPTV提供支持;EoC接入网应该提供完善的VLAN管理能力,以根据各种业务数据质量要求和带宽需要,分别设置不同优先级别的VLAN,确保各种业务都获得满意的服务质量,例如,互动电视信令传输、网络管理、IP电话具有高优先级,分别VLAN传输。宽带数据业务数据可以处于低级的VLAN。

  3服务质量(QoS)保障

  3.1NGB网络的端到端QoS保障

  多业务IP承载网必须能够区别业务所需的QoS,传统的IP网络一般采用过载设计,任容易发生拥塞导致丢包。而视频(组播)和VoIP等业务无法很好处理丢包,同样在丢包的情况下,Internet网络浏览可能可能会比较慢,但是语音可能出现中断,而视频可能产生图像和音频的不连贯。这是由于语音和视频报文被压缩,每个Bit包含了重要信息,所以对丢包很,要求对于视频和语音数据流能够区分优先级,确保拥塞情况下优先调度。

  广电宽带网可以带宽预留为主,结合区分服务(DiffServ)等技术实现QoS保障。具体地,核心节点以上可以部署MPLSDiff-Serv技术实现DiffServPHB。基于业务进行队列调度和拥塞控制,以确保语音和视频类业务得到高品质的QoS。

  接入层对不同业务类型进行有效标识和标记。基于物理端口、VLAN/PVC或者源/目的IP地址等手段实现业务识别,并对业务加以IEEE802.1p优先级标记和基于用户的CAR技术。为了降低网络拥塞的危害,对于语音等高优先级业务可以采用小比设计。

  3.2广电接入网QoS部署

  接入网QoS部署是实现业务端到端QoS的基础。考虑接入网的建设成本,可以采用相对直接的方式进行多业务接入网QoS部署:接入层采用VLAN隔离不同业务,采用802.1p调度、端口多优先级队列、端口限速等。家庭网络采用PUPSPV,多条VLAN与不同业务接入的端口绑定,根据端口对应的业务语音/视讯业务优先转发,同时配置802.1p优先级标记。

  在EPON+EoC层面,EPON+EoC网络的上行方向各层次设备均应在上行链路上支持多个优先级队列,报文可以根据802.1Q/IPv4/IPv6优先级域进行不同的优先级类。经过统一的QoS策略后,上行业务流汇聚到EPONOLT进入交换模块的接入端口,经过交换后到达OLT的上联输出端口,并通过上联端口接入IP网络。
