通用路由器下接三层交换机设置

通过对飞鱼星路由器设置,可以实现内网3个网段的计算机都能正常上外网。假设VE1260下接一台三层交换机,三层交换机和VE1260相连的接口IP地址是192.168.0.2,VE1260的内网口IP地址是192.168.0.1;三层上划分了3个VLAN,IP段分别为192.168.1.0、192.168.2.0、192.168.3.0″

【路由器之家】-通用路由器下接三层交换机设置,下面就是【路由器网】小编整理的路由器设置教程。



  通过对飞鱼星路由器设置,可以实现内网3个网段的计算机都能正常上外网。假设VE1260下接一台三层交换机,三层交换机和VE1260相连的接口IP地址是192.168.0.2,VE1260的内网口IP地址是192.168.0.1;三层上划分了3个VLAN,IP段分别为192.168.1.0、192.168.2.0、192.168.3.0。

通用路由器下接三层交换机设置

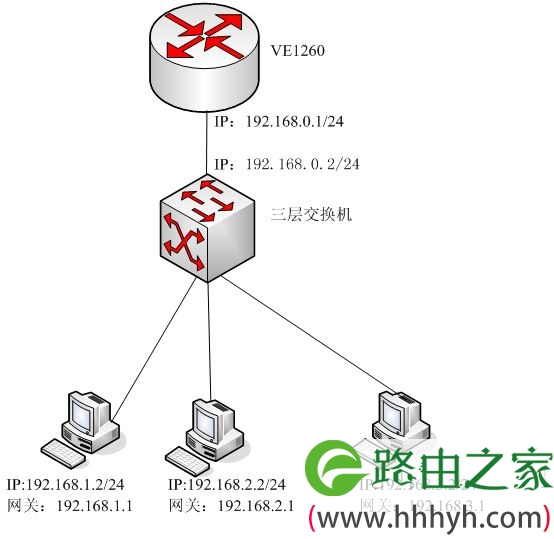

  具体的网络拓扑结构如下:

  通用路由器下接三层交换机设置

  一、VE1260上的具体配置

  配置VE1260前下三层交换机已配置静态路由,将所有出访的流量指向上层路由器(192.168.0.1)。

  (1)飞鱼星路由器的模式选择为NAT模式;

  (2)内网口配置为192.168.0.1,而掩码同三层交换机一致;

  (3)外网口配置照旧:外网口的配置和下面没接三层交换机的配置情况一致;

  (4)配置内网扩展。

  二、在完成以上基本配置的基础之上,还需在VE1260上分别把192.168.1.0、192.168.2.0、192.168.3.0添加到内网扩展中。

  (1)点击VE1260配置界面中的高级选项—地址转换—添加新规则

以上关于-【通用路由器下接三层交换机设置】内容,由【路由器之家】搜集整理分享。
