TP-Link TL-WVR450G V3 无线路由器NAPT实现与三层交换机对接设置!

TP-Link TL-WVR450G V3 无线路由器NAPT实现与三层交换机对接设置!

第一步:设置NAPT规则

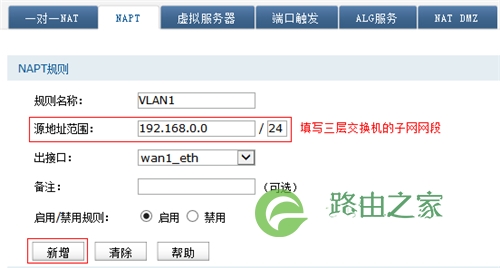

登录路由器的管理界面,点击 转发规则 >> NAT设置 >> NAPT,自定义规则名称,源地址范围填写三层交换机的子网网段。添加192.168.0.0/24网段的规则,如下图所示:

TP-Link TL-WVR450G V3 无线路由器NAPT实现与三层交换机对接设置!

出接口:连接宽带上网的WAN接口。

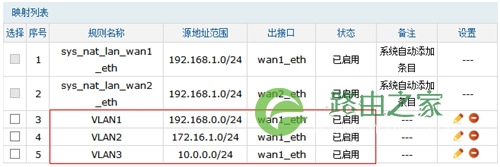

按照同样的方法,添加另外两个网段的规则,设置完成后,总规则如下:

TP-Link TL-WVR450G V3 无线路由器NAPT实现与三层交换机对接设置!

第二步:设置静态路由

点击 传输控制 >> 路由设置,添加静态路由规则。

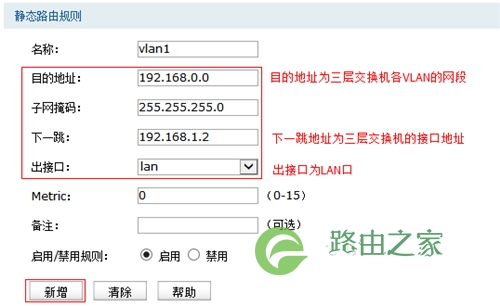

自定义规则名称,目的地址填写三层交换机各VLAN的网段地址,下一跳地址填写三层交换机连接路由器的接口地址,出接口选择LAN口,如下图所示:

TP-Link TL-WVR450G V3 无线路由器NAPT实现与三层交换机对接设置!

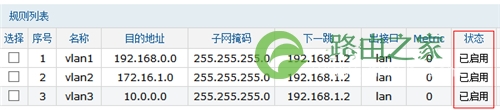

同样的方式,添加其它网段的静态路由规则,设置完成后,总规则如下:

TP-Link TL-WVR450G V3 无线路由器NAPT实现与三层交换机对接设置!

第三步:保存配置

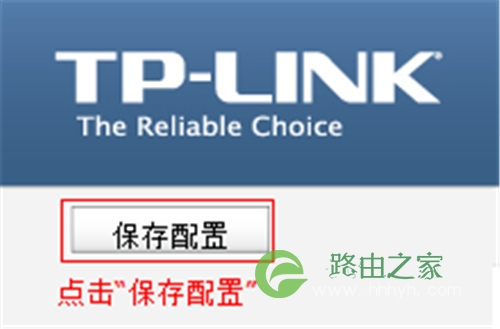

设置完成后,在管理界面左上角,点击保存配置。

TP-Link TL-WVR450G V3 无线路由器NAPT实现与三层交换机对接设置!

注意:如果未点击保存配置,设备在断电重启后,配置将丢失。

至此,路由器设置完成,三层交换机下的各网段对应的电脑均可通过路由器实现共享上网。
