光猫和无线路由器怎么接线详细图解

原标题："光猫和无线路由器的正确接法图解"的相关路由器设置教程资料分享。- 来源：【路由器之家】。

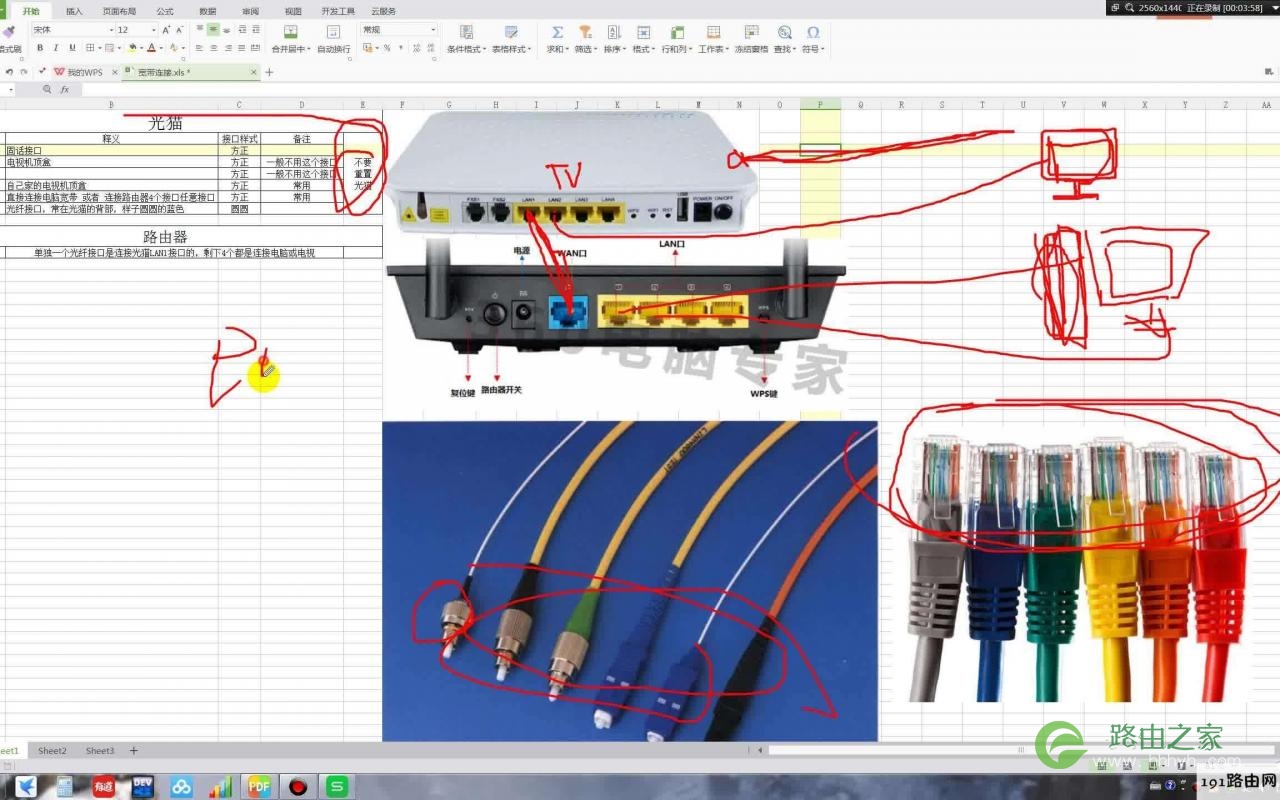

光猫和无线路由器只有正确安装才能上网，下面介绍光猫和路由器的接口功能和连接方法，最后面是宽带故障的处理方法。

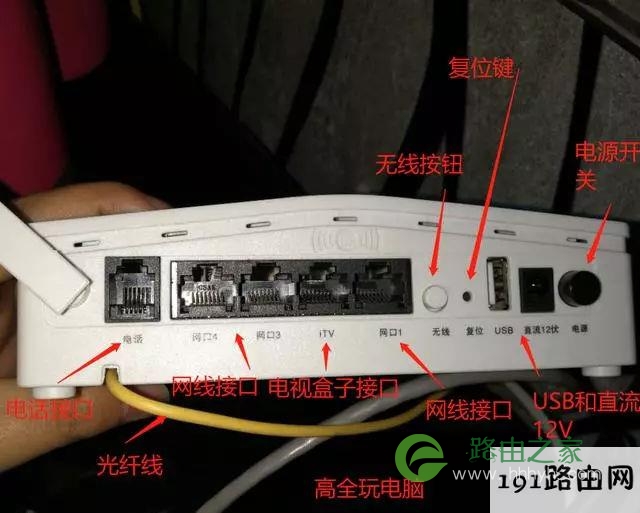

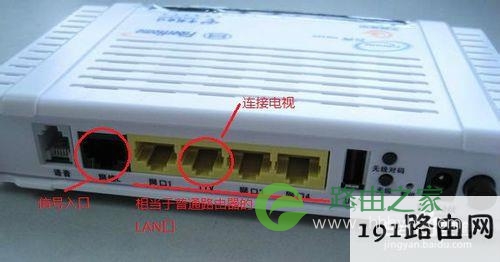

一、查看光猫背面接口

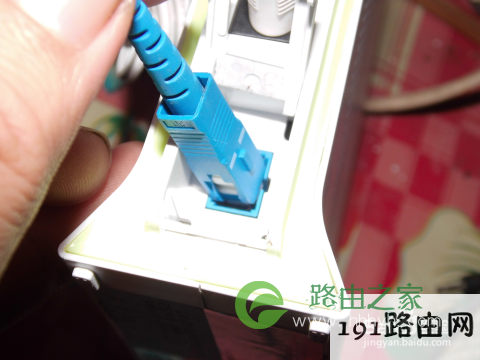

光纤接口如下，这个口一般比较小

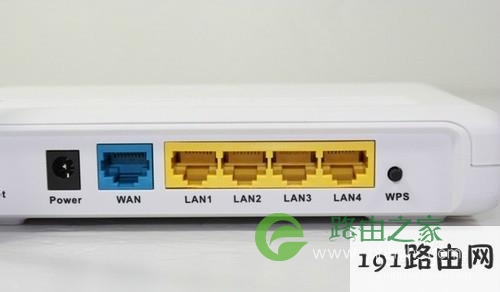

通常路由器一共有5个网线接口。大多数的路由器有一个网线接口的颜色与其他是不同的，这个接口叫做—-WAN接口（仔细看的话一般接口下会标有“WAN”这三个英语字母。）

找到WAN接口后，其他接口分别称为LAN1,LAN2,LAN3,LAN4,（仔细看接口下一般会标有1，2，3，4，这几个数字，如果记不住，最好用带颜色的笔标明1，2，3，4来方便自己识别哪个接口是几号。

一定要认准哪个接口是几号接口。

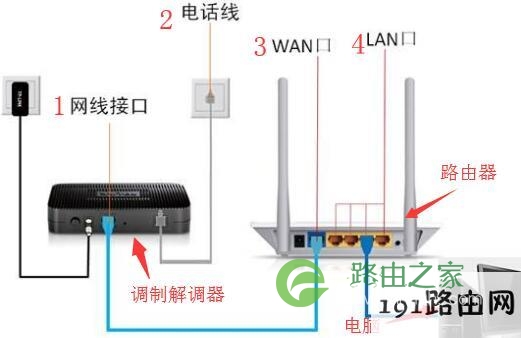

下面是网络拓扑图，展示猫和路由器以及电脑怎么连接

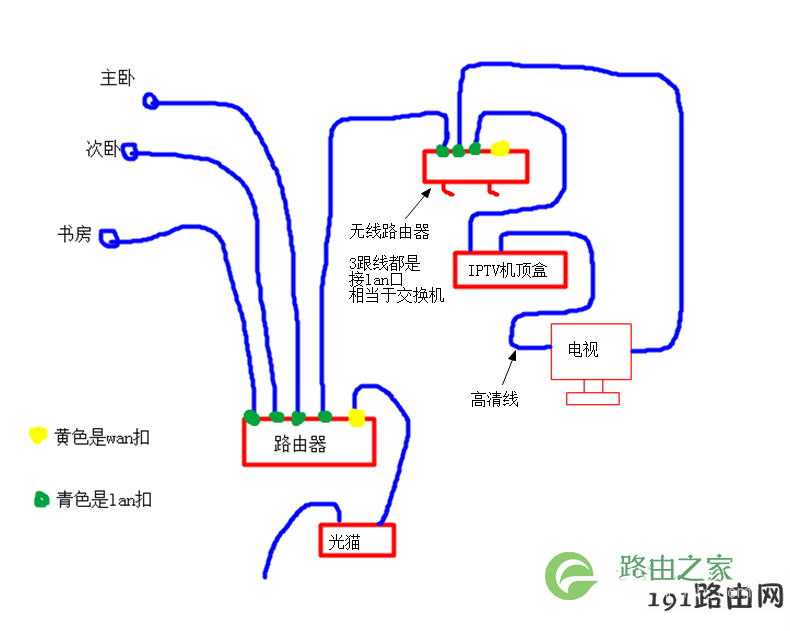

这个图展示房间里多个路由器如何连接增加wifi的覆盖范围，让每个房间都有wifi信号，便于快速上网

下面是上了不玩的常见故障障碍分析

一般上不了网有下面几个原因：

1、宽带没有续费，也就是没钱了，宽带到期时间可以关注运营商的公众号查询或者打电话咨询。

2、宽带线路故障，有时候当地的线路出问题了也不能上网，可以打电话咨询运营商

3、路由器故障，如果尝试重启路由器，如果路由器坏了要更换路由器

4、光猫故障，猫出问题了也不能上网的。

下面是宽带故障表

常见障碍	解决办法
宽带能用，语音不能用	电话线插错端口；重启ONU；检查电话线和水晶头；请联系联通维修人员。
PON灯和语音灯都正常，语音能接不能打	检查电话机制式，光纤不支持脉冲，只能支持音频；请联系联通维修人员。

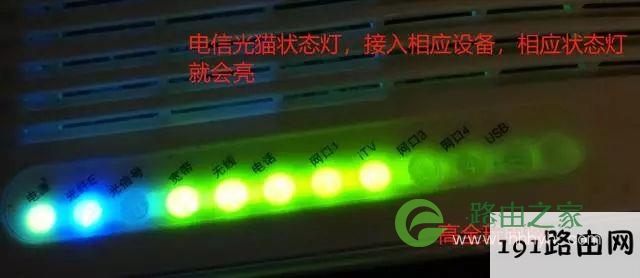

语音和宽带都不能用	ONU没有开启，开启ONU等待5分钟，待信号灯正常后方可使用； Los灯闪烁的话说明线路有问题，请联系联通维修人员； ONU坏，联系联通维修人员更换ONU
PON灯、 Los灯都不亮且无轮流闪烁情况	光纤线路有问题，请联系联通维修人员
语音可以使用宽带报错678	检查宽带数据；网线插错ONU的LAN口；查看电脑网卡是否禁用；重新创建宽带连接；联通数据问题，请联系联通维修人员。
PON灯、Los灯都不亮，拔下光纤接头Los灯不闪	ONU长时间开启，重启ONU； ONU坏，请联系联通维修人员更换ONU
