网络工程是弱电项目中一个重要的分支，也是现在我们日常生活中必不可少的功能，今天就讲讲网络工程与网络工程中所使用线缆及设备，清楚基础概念，为后面学习打下基础。
一、网络工程的概念
（一）、概念
网络通信是人类实现从一地向另一地进行信息传递和交换的过程。
通信网络由终端设备、传输链路和交换设备三要素构成。
网络工程是集语音、数据、图像、监控设备，综合布线于一体的系统工程，它是通信、计算机网络以及智能大厦的基础。
（二）、网络的分类 网络一般分为局域网、城域网和广域网三种。
１、局域网(LAN) 局域网将彼此距离很近的计算机连接起来，如在一个办公室内两台连接在一起的计算机和用线缆连接起来的两栋建筑物等。
2、城域网(MAN) 城域是介于广域网与局域网之间的一种高速网络。满足几十公里范 围内的大量企业、机关、公司等多个局域网互联的需求。
3、广域网(WAN) 广域网也称远程网，外网、公网，跨接很大的物理范围，覆盖一个国家、地区或横跨几个洲，形成国际性 的远程网络。
图1
（三）、网络的功能
1、资源共享 网络的主要功能就是资源共享。共享的资源包括软件资源、硬件资源以及存储在公共数据库中的各类数据资源，大大提高系统资源的利用率。
2、快速传输信息 分布在不同地区的计算机系统，可以通过网络及时、高速地传递各种信息，交换数据，发送电子邮件，使人们之间的联系更加紧密。
3、提高系统可靠性 在网络中，由于计算机之间是互相协作、互相备份的关系，以及在网络中采用一些备份的设备和一些负载调度、数据容错等技术，使得当网络中的某一部分出现故障时，网络中其他部分可以自动接替其任务。因此与单机系统相比，计算机网络具有较高的可靠性。
4、易于进行分布式处理 在网络中，还可以将一个比较大的问题或任务分解为若干个子问题或任务，分散到网络中不同的计算机上进行处理计算。这种分布处理能力在进行一些重大课题的研究开发时是卓有成效的。
5、综合信息服务 在当今的信息化社会里，个人、办公室、图书馆、企业和学校等，每时每刻都在产生并处理大量的信息。这些信息可能是文字、数字、图像、声音甚至是视频，通过网络就能够收集、处理这些信息，并进行信息的传送。因此，综合信息服务将成为网络的基本服务功能。
图2
二、网络传输介质
常见的网络传输介质有：双绞线、同轴电缆、光纤等。网络信息还利用无线电系统、微波无线系统和红外技术等传输。

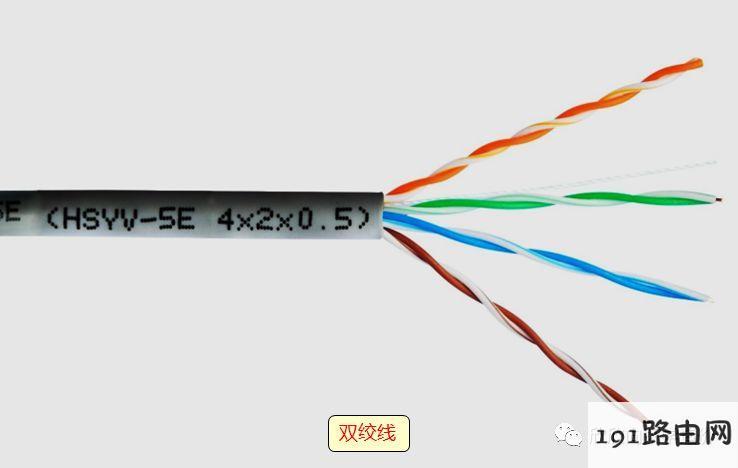

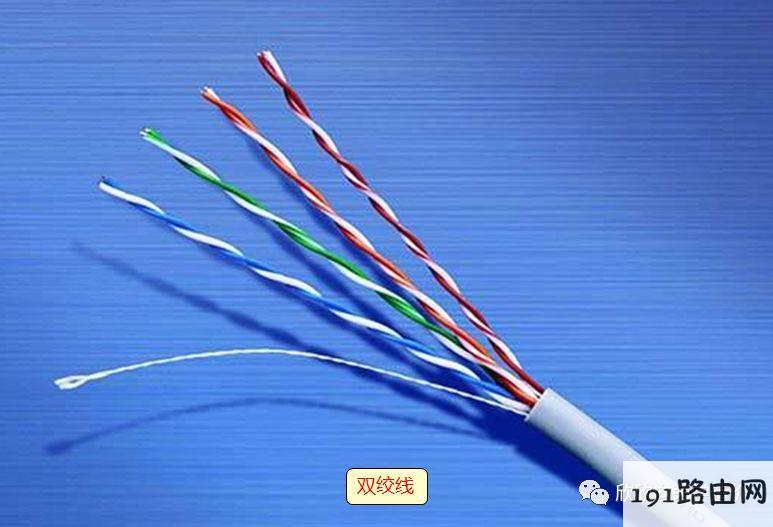

1、双绞线 是一种综合布线工程中最常用的传输介质，是由两根具有绝缘保护层的铜导线组成的。 把两根绝缘的铜导线按一定密度互相绞在一起，每一根导线在传输中辐射出来的电波会被另一根线上发出的电波抵消，有效降低信号干扰的程度。
图3
双绞线与其他传输介质相比，双绞线在传输距离，信道宽度和数据传输速度等方面均受到一定限制，但价格较为低廉。
图4

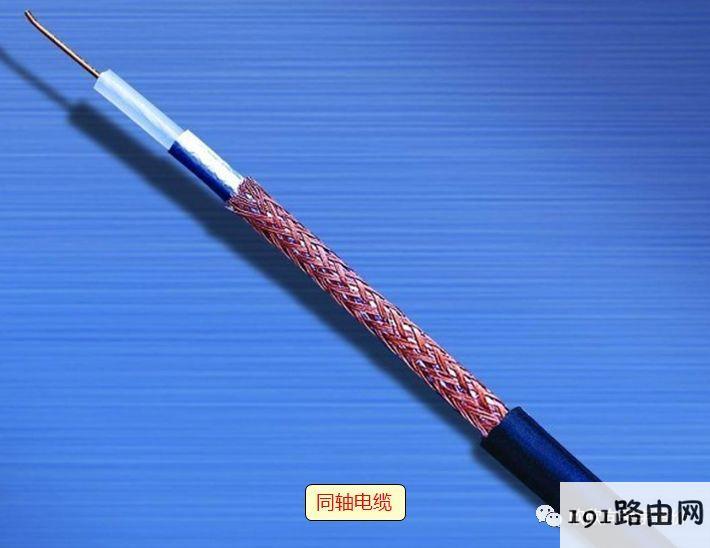

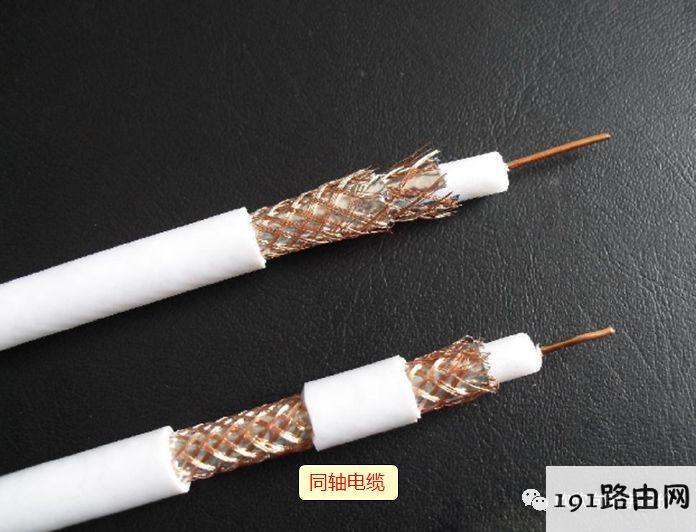

2、同轴电缆 同轴电缆：是由内外两层相互绝缘的金属导体同轴布置组成，内部为实芯铜导线，外层为金属网，其线芯只有一根。
图5
具有高频损耗低、屏蔽及抗干扰能力强、使用频带宽等显著优点，广泛用于有线、无线、卫星、微波通信等系统中。
图6

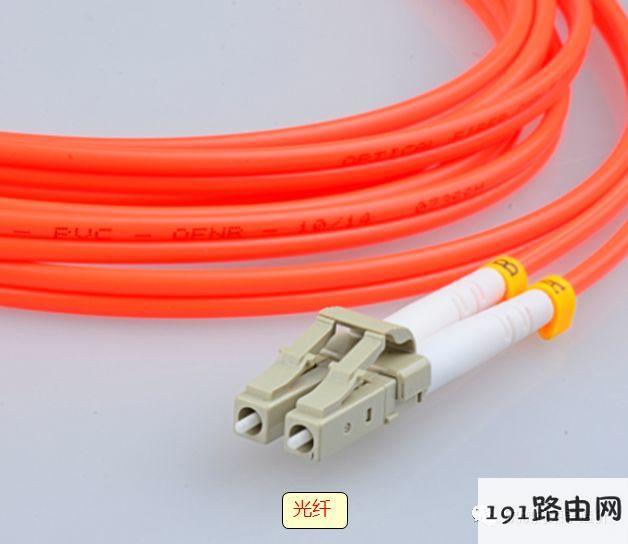

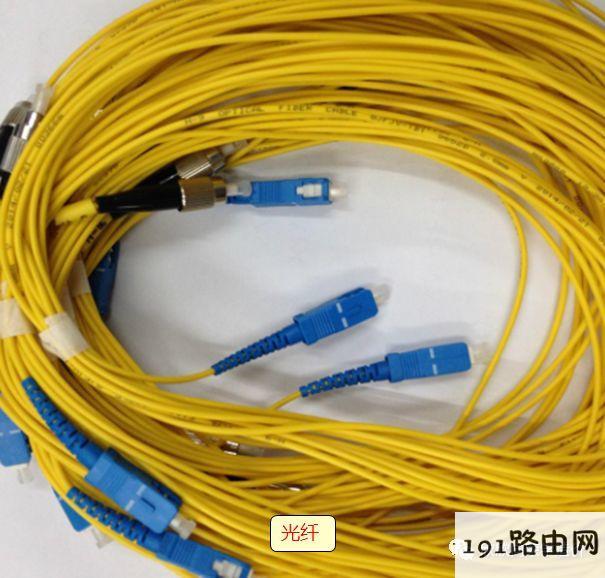

3、光纤 是光导纤维的简写，是一种由玻璃或塑料制成的纤维，可作为光传导工具在日常生活中，由于光在光导纤维的传导损耗比电在电线传导的损耗低得多，光纤被用作长距离的信息传递。
图7
图8
三、线缆表示方式

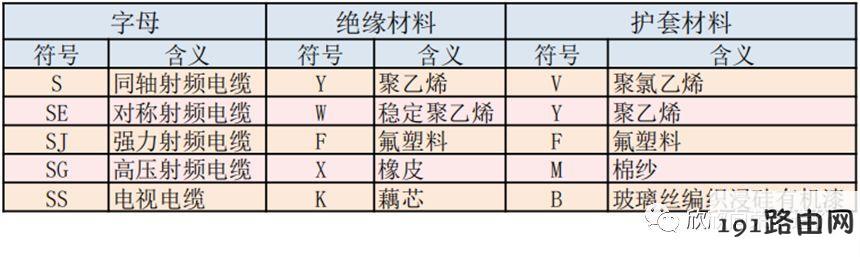

常规定采用特性阻抗为75Ω的同轴电缆作为传输线路，射频电缆型号的字母符号通常为下面几部分，其型号及其字母符号意义见表，如果前面学习了照明线缆识图，这个很容易看懂。
图9

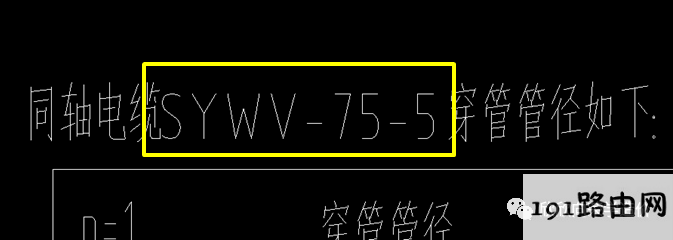

拿图纸上常见的同轴电缆型号举例，如图所示
图10
SYWV-75-5表示：
铜芯聚乙烯物理发泡绝缘聚氯乙烯护套同轴射频电缆； 特性阻抗：75欧姆外直径：5mm 适用于数字电视，有线电视，监控电视以及其它电子装备配同轴电缆。

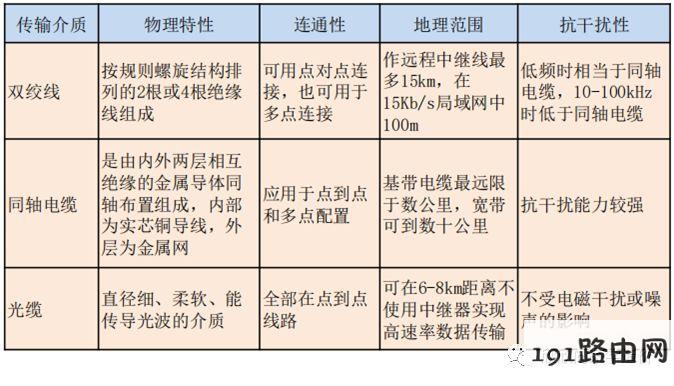

四、传输介质的比较
图11
