交换机怎么接线图 双绞线光模块交换机与Ping命令

原标题:”电脑网络基础知识一:双绞线光模块交换机与Ping命令”关于路由器设置教程分享。 – 来源:【路由器之家】 – 编辑:小元。

今天和大家一起学习电脑网络基础知识,包括双绞线;光模块;交换机;还有网络测试最常用的PING命令。

电脑网络基础知识一:双绞线光模块交换机与Ping命令

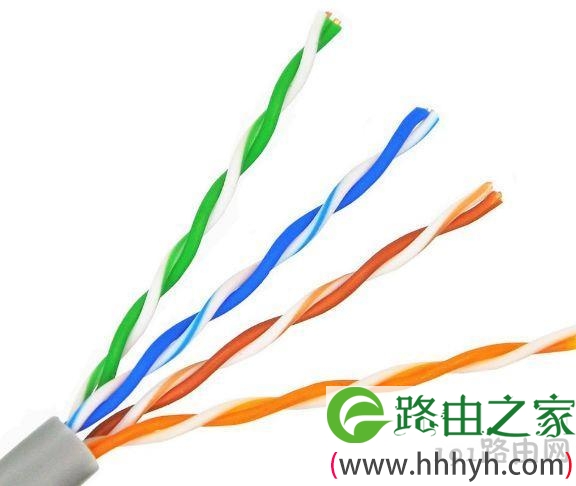

1、双绞线的两种接法:

EIA/TIA 568B标准和EIA/TIA 568A标准。具体接法如下:

T568A线序

绿白 绿 橙白 蓝 蓝白 橙 棕白 棕

T568B线序

橙白 橙 绿白 蓝 蓝白 绿 棕白 棕

直通线:两头都按T568B线序标准连接。

交叉线:一头按T568A线序连接,一头按T568B线序连接。

网卡与网卡10M、100M网卡之间直接连接时,可以不用Hub,应采用交叉线接法。

现在交换机和路由器都能支持T568B线序了,所以呢,只要记得一个568B线序就可以了!

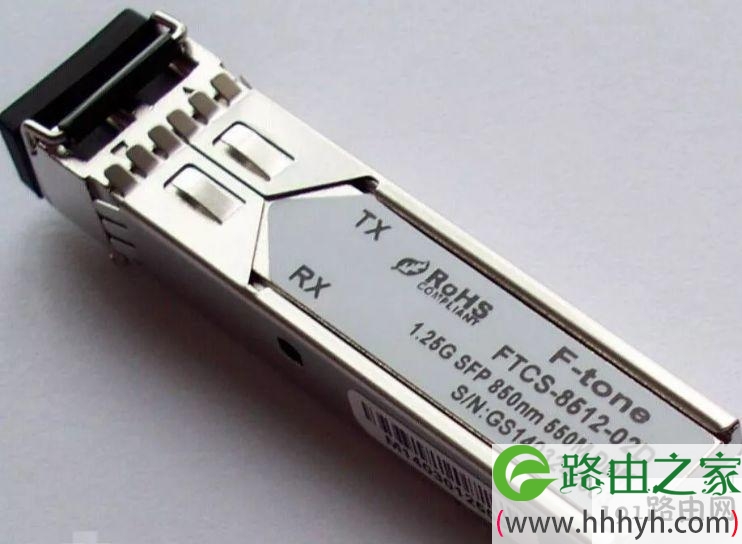

2、光收发模块

光模块由光电子器件、功能电路和光接口等组成,光电子器件包括发射和接收两部分。简单的说,光模块的作用就是光电转换,发送端把电信号转换成光信号,通过光纤传送后,接收端再把光信号转换成电信号。

电脑网络基础知识一:双绞线光模块交换机与Ping命令

将网卡装在计算机上,做好设置;给收发器接上电源,严格按照说明书的要求操作;用双绞线把计算机和收发器连接起来,双绞线应为交叉线接法;用光跳线把两个收发器连接起来,如收发器为单模,跳线也应用单模的。光跳线连接时,一端接RX,另一端接TX,如此交叉连接。不过现在很多光模块都有调控功能,交叉线和直通线都可以用。

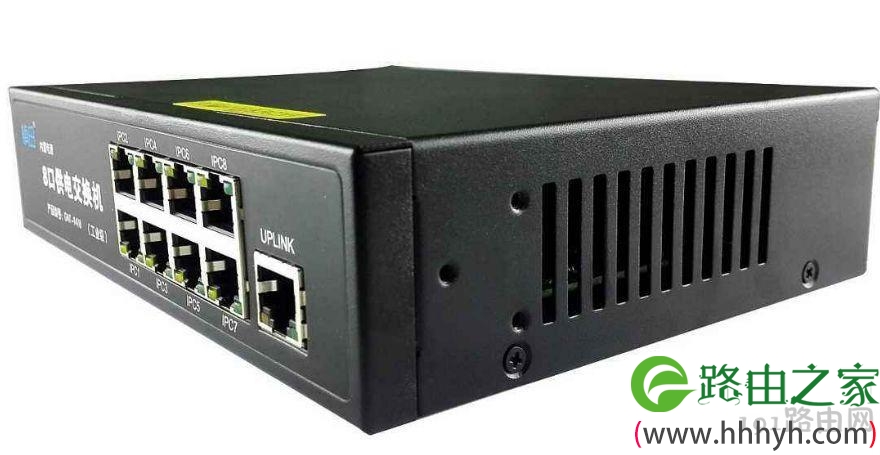

3、网络交换机

网络交换机,是一个扩大网络的器材,能为子网络中提供更多的连接端口,以便连接更多的计算机。随着通信业的发展以及国民经济信息化的推进,网络交换机市场呈稳步上升态势。它具有性能价格比高、高度灵活、相对简单、易于实现等特点。所以,以太网技术已成为当今最重要的一种局域网组网技术,网络交换机也就成为了最普及的交换机。

电脑网络基础知识一:双绞线光模块交换机与Ping命令

4、Ping命令

Ping是Windows、Unix和Linux系统下的一个命令。ping也属于一个通信协议,是TCP/IP协议的一部分。利用“ping”命令可以检查网络是否连通,可以很好地帮助我们分析和判定网络故障。

一般情况下,用户可以通过使用一系列ping命令来查找问题出在什么地方,或检验网络运行的情况。

下面就给出一个典型的检测次序及对应的可能故障:

  • ① ping 127.0.0.1

    如果测试成功,表明网卡、TCP/IP协议的安装、IP地址、子网掩码的设置正常。如果测试不成功,就表示TCP/IP的安装或设置存在有问题。

  • ② ping 本机IP地址

    如果测试不成功,则表示本地配置或安装存在问题,应当对网络设备和通讯介质进行测试、检查并排除。

  • ③ ping局域网内其他IP

    如果测试成功,表明本地网络中的网卡和载体运行正确。但如果收到0个回送应答,那么表示子网掩码不正确或网卡配置错误或电缆系统有问题。

  • ④ ping 网关IP

    这个命令如果应答正确,表示局域网中的网关路由器正在运行并能够做出应答。

  • ⑤ ping 远程IP

    如果收到正确应答,表示成功的使用了缺省网关。对于拨号上网用户则表示能够成功的访问Internet(但不排除ISP的DNS会有问题)。

  • ⑥ ping localhost

    local host是系统的网络保留名,它是127.0.0.1的别名,每台计算机都应该能够将该名字转换成该地址。否则,则表示主机文件(/Windows/host)中存在问题。

  • ⑦ ping www.qq.com(腾讯官方域名)

    对此域名执行Ping命令,计算机必须先将域名转换成IP地址,通常是通过DNS服务器。如果这里出现故障,则表示本机DNS服务器的IP地址配置不正确,或它所访问的DNS服务器有故障

  • 如果上面所列出的所有ping命令都能正常运行,那么计算机进行本地和远程通信基本上就没有问题了。
