路由器桥接(WIFI无线中继) 路由器中继和桥接的区别

原标题:"路由器桥接(WIFI无线中继)原理及设置方法(以TPlink为例)"关于路由器设置教程分享。 – 来源:【路由器之家】 – 编辑:小元。



01fe1548c86f089b37b23cf4c906e195



单台无线路由器的覆盖范围有限,导致局域网可能存在无线盲点或信号较弱区域。WDS(Wireless Distribution System)桥接功能可以将无线路由器通过无线方式连接到已有信号,实现以下需求:



8821969695b3954e2de1b88309947022



注意:实现该应用需要路由器支持WDS功能。

dc662516983d510d3864b99e92392b32



普通的应用环境下,主要是两台路由器之间进行无线桥接。一些特殊的环境需要进行多台路由器的桥接,如下:

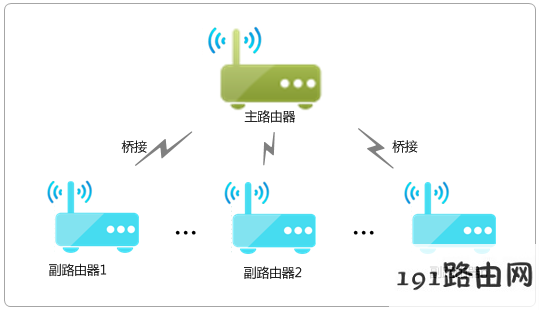

星型拓扑:多台无线路由器桥接到一台主路由器,副路由器的数量取决于主路由器的无线带机量。



0dba146c242341308ee8170ecdfee147



WDS桥接星型拓扑应用结构

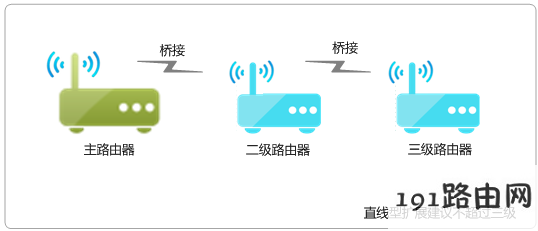

直线型拓扑:所谓的“A桥接B、B桥接C…”,主要为长方形覆盖区域扩展应用。根据基本通信原理,建议不超过三级WDS桥接(三级以上的WDS桥接,不能保证网络的稳定性和无线速率)。

4e096f77a1410efde61a78e1a4ddf083



WDS桥接直线型应用拓扑

WDS桥接也可以组成树形扩展网络,具体的网络扩展方式根据实际需求选择。简单讲,WDS桥接的环境中,无线路由器可以理解为交换机,所有路由器间通过无线进行连接,无需连接网线





923af29cbb8ee57a8b0e49aad10d8c9d



WDS设置过程中,需要注意以下事项:

1、避免环路

设置主、副路由器进行WDS桥接前,请勿使用网线连接两个路由器,避免形成环路(会导致广播风暴)。如果为主、副路由器均为双频路由器,5GHz和2.4GHz不能同时进行WDS桥接。



787d74d7043d9bef7d0c4db5cc9cd166



2、副路由器网络参数

DHCP服务器:需要按指导流程关闭副路由器的DHCP服务器(结合实际需求),避免DHCP服务器冲突。如有多台副路由器,仅保留一个DHCP服务器。

管理IP地址:设置WDS桥接完成后,请确保副路由器的IP地址与主路由器不冲突。



d57408f93d8cd1b0d15cf87244fd1713
f74027a4661d42a5907314d2d6cba812



3、信号强度

设置WDS桥接过程中,为保证桥接成功且运行稳定,副路由器扫描主路由器的信号强度大于20dB。如果强度不足,请减少障碍物或距离。



00d0ee5603acb42773ae7e86dc893c1a





WDS桥接设置前后,请了解以下问题:



aa19af99341039b26ea792e0f0fbd3ad



WDS桥接设置中,将副路由器的无线SSID、密码设置为与主路由器相同,则可以实现移动过程中自动漫游。

WDS桥接的漫游网络中,正常情况下只能搜到一个(信号最强),也可能有极少数终端会搜到多个相同名字的信号。移动过程中会实现自动切换(切换机制取决于无线终端),无需手动操作。



152772aefdaac58ee517c5df80227b7e



主副路由器中,只要有一个支持WDS桥接功能即可,支持WDS桥接功能的路由器作为副路由器,扫描桥接另一个路由器即可。主、副路由器可以为不同品牌、不同型号的路由器。

注意:理论上不同品牌间的路由器WDS可以使用,也可能会有兼容性问题。



fe6319e1ff929b6d2661e3d41c119d49

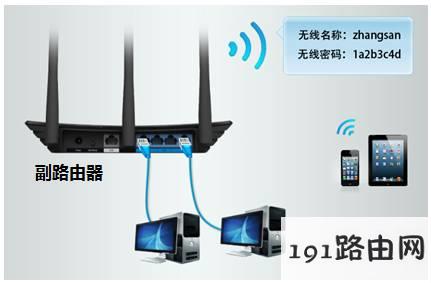

设置好WDS桥接后,电脑、手机等连接副路由器的LAN口或无线信号即可上网,如下图:



efc6a91aefdf116d430c667a7e238ed6





e02f34176c15ffd6cf1374d0a5e25b67



需要将所有路由器的管理IP地址修改为不同,为了便于管理,建议将副路由器的管理地址设置为与主路由器(连接宽带的路由器)同一网段。

比如主路由器IP地址为192.168.1.1,则将副路由器修改为192.168.1.2、1.3等IP地址。



e69feb2d13e533aedfba9134d4a775fe



WDS桥接后,副路由器WAN口无需连接任何线路、无需进行任何设置(特殊应用除外)。



d6be26fca739282ea80bf3b6495dde74



主、副路由器任意一者支持WDS桥接功能即可,如果均不支持WDS功能,则无法使用。





应用介绍

当前无线网络已成为家庭和中小企业组建网络的首选解决方案,但由于环境对无线信号的衰减严重,使用一个无线路由器进行无线网络覆盖,会存在信号差、数据传输速率达不到用户需求、甚至存在信号盲点的问题。我们可以使用无线路由器的WDS功能,增加无线网络的覆盖范围、提高远距离无线传输速率。

本文介绍WVR/WAR系列企业级无线路由器无线桥接的配置方法。

需求分析

某企业现有的无线信号在部分区域存在信号盲点的问题,为了更方便的办公,故增加一台无线路由器进行无线桥接,扩大无线覆盖范围。现有无线信号的无线参数如下:



2.开启无线桥接功能并桥接信号

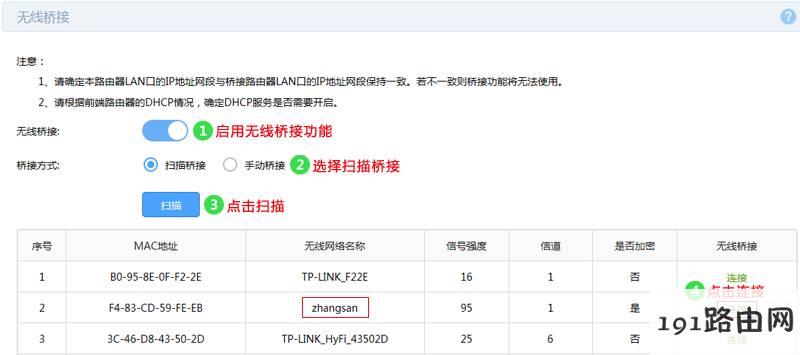

在路由器界面,点击“无线设置>无线网络设置”,启用无线桥接功能。桥接方式选择为“扫描桥接”,点击“扫描”,扫描到前端无线信号,并点击“连接”,如下图:

fab7fa0a5f724cc7edfa273b284e9a47

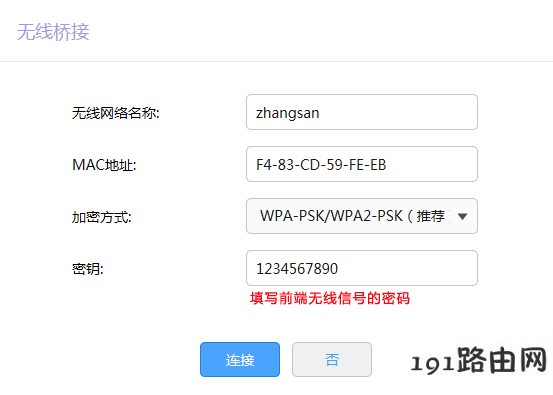

填写前端无线信号的无线密码,并点击“连接”,如下图:

4057ea80ff5a0c1328da410db9d47d43

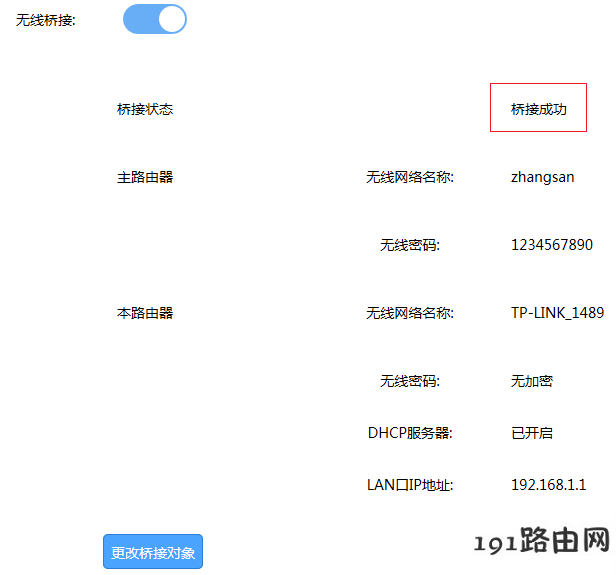

桥接完成,无线桥接页面提示桥接成功,如下图:

d7d8fb4252226af7824f28eab527fd34



3.关闭DHCP服务器

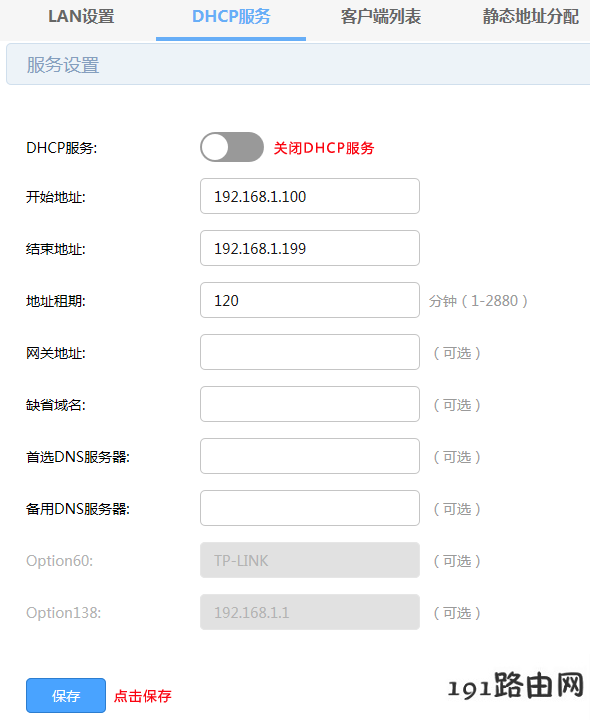

点击“基本设置>LAN设置>DHCP服务”,关闭DHCP服务,如下图:

433e62a805c591ffd55db979de89f13d

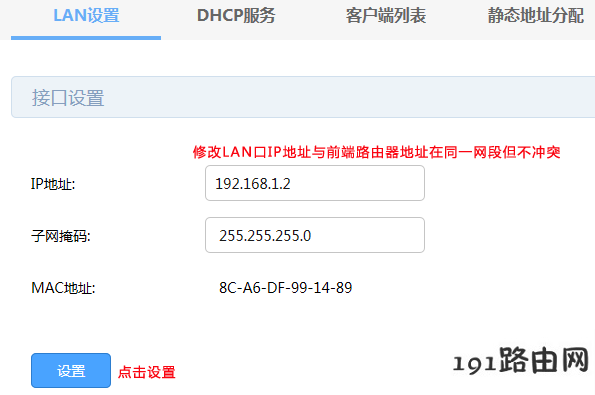

4.修改LAN口IP地址

点击“基本设置>LAN设置”,修改LAN口IP地址与前端路由器地址在同一网段但不冲突。例如前端路由器的地址为192.168.1.1,则修改LAN口IP地址为192.168.1.2。

1e9d9e53ecb568cd46582543feee918f



至此,无线桥接功能设置完成。企业员工在搜索到信号后连接成功即可使用网络。

疑问解答

如何设置才能实现无线漫游?

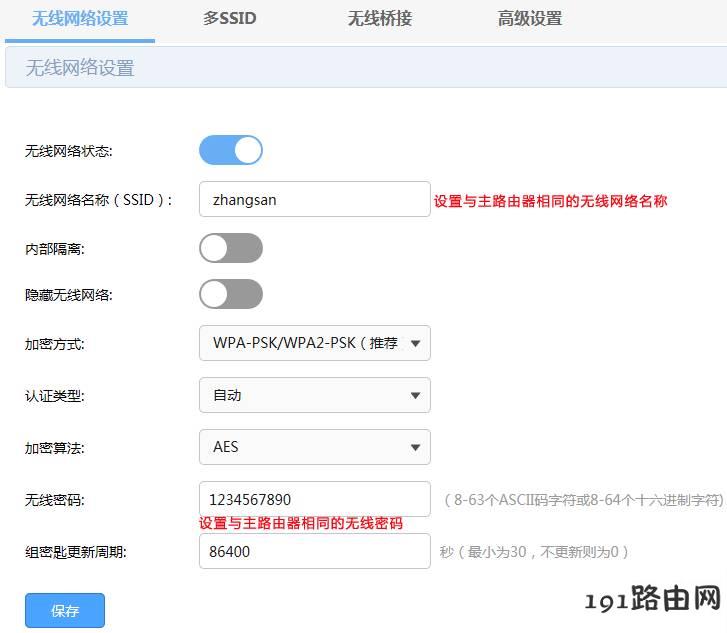

按照上述方法设置完成后,只是实现了无线桥接。若要实现无线漫游,在完成上述设置后,还需要将副路由器的无线信号名称及无线密码设置为与前端路由器一样。设置方法:点击“无线设置>无线网络设置”,修改无线网络名称及无线密码。

a99409ef2b550401b06109ea6bfa0785
