腾达路由器指示灯正常图案

原标题：”腾达路由器指示灯如何亮属于正常”关于路由器设置教程分享。 – 来源:【路由器之家】 – 编辑:小元。

路由器的指示灯亮不亮我们可以看出路由器的网络故障，如果你上不了网的话，最先就应该先看看路由器的灯是否亮着，如果路由器指示灯是正常的，那么我们基本就可以排除无法上网是由于路由器造成的。

通过路由器的指示灯快速了解路由器的情况，有没有信号等，对于解决路由器故障起到很好的作用，下边介绍腾达路由器工作状态指示灯相关知识，下面我们来认识一下路由器指示灯

先从猫说起,因为这个基本上变化不大

Power灯亮，代表电源接通。

Link灯亮，代表电信线路接通；闪烁就是故障报警。

Data/Ack灯闪烁，代表有数据流动；闪烁的速度，表示数据流量的大小。

PC灯亮，代表与电脑网卡或下级路由器接通。

再说路由器（一般宽带路由器）

PWR 电源指示灯：常亮表示接通电源；常灭表示未接通电源。

M1 系统状态指示灯：常灭表示系统正常（自检完后常灭）；常亮表示系统有故障。

M2/SYS/System 系统状态指示灯：闪烁表示系统正常；常亮或者常灭表示系统有故障。

M1和M2灯同时闪烁表示系统正在恢复出厂设置

1-4/1-8/1-15 局域网状态指示灯：常亮表示相应端口正常连接；闪烁表示有数据传输。

WAN 广域网状态指示灯：常亮表示相应端口正常连接；闪烁表示有数据传输。

Link/Act 状态指示灯：与其它设备连接常亮表示相应端口正常连接；闪烁表示有数据传输。

10/100M 速度指示灯：常亮表示100M；常灭表示10M。

如下图

指示灯名称	颜色	状态	说明
Power	绿色	常亮	设备供电正常
熄灭	电源供给异常
SYS	绿色	闪烁	系统工作正常
WLAN	绿色	闪烁	正在进行数据传输
熄灭	无线网络已经禁用
ADSL	绿色	慢闪	ADSL链路未建立
快闪	ADSL链路正在建立
常亮	ADSL链路已建立
LAN1/2/3/4	绿色	熄灭	连接未建立
闪烁	正在进行数据传输
常亮	路由器与计算机已经建立连接
WPS	绿色	亮	终端WPS接入成功，灯亮2分钟后熄灭
闪烁	WLAN终端正在WPS接入
熄灭	无WLAN终端WPS接入或终端WPS接入超过2分钟

路由器老是断网掉线故障排除

后面板：

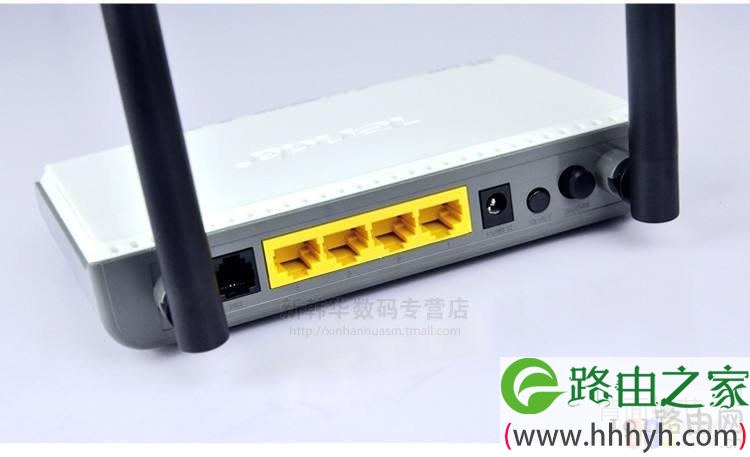

W300D后面板示意图

² ON/OFF：电源开关，按下开启电源，弹出关闭电源。
注意：
请使用标准配置电源，如果使用不匹配的电源，会导致设备损坏.
² WPS/RESET：按键1秒,开始WPS连接; 连续按键7秒,将所有的配置恢复成出厂值。
² LAN：局域网网线接口。该端口用来连接局域网中的集线器、交换机或计算机。
（LAN2也可用于接IPTV机顶盒，实现上网的同时看电视。当使用网线接入时，LAN4充当无线路由器的WAN口使用。）
² DSL：电话线接入的RJ11接口。

当使用电话线接入的宽带时，请按下图所示连接您的网络设备
