网件R8500夜鹰X8路由器内部做工图解

原标题:"网件R8500夜鹰X8路由器内部做工如何"相关路由器设置经验分享。 – 来源:路由器之家  路由器系统构成了基于TCP/IP 的国际互联网络Internet 的主体脉络,也可以说,路由器”

网件R8500夜鹰X8路由器内部做工图解

原标题:”网件R8500夜鹰X8路由器内部做工如何”相关路由器设置经验分享。 – 来源:【路由器之家】

  路由器系统构成了基于TCP/IP 的国际互联网络Internet 的主体脉络,也可以说,路由器构成了Internet的骨架。R8500夜鹰X8路由器把家用路由器推向了另一个巅峰,也是首款采用主动式天线的消费级路由器产品,那么网件R8500夜鹰X8 值不值得买呢?内部做工怎么样?下面就来看看详细拆解了解下

网件R8500夜鹰X8路由器内部做工如何

  具体介绍

  随着智能产品的不断丰富,手机、平板、电视盒、现在就连SD卡都会加上个Wifi功能,无线传输确实方便,但随着设备的越来越多,问题也接踵而来,特别是各种产品之间的无线收发能力又各不相同,带来的最大困扰莫过于WIFI信号差,上网卡出翔特别是智能电视机的WIFI这也是我最深刻的体验,为了增加路由器的信号强度,出了形形色色的方法,而路由器厂家们也是下足了工夫,增加天线的数量、强大发射的功率、增大天线的增益等,但在天线上加电我还是头一回听说。

  网件“夜鹰”X8R8500就是这样做的,相比单纯的,给天线上电,制成有源天线来扩大信号范围不失为一个一举多得的好方法。改造天线增强信号最大的弊端是天线的个头增大,除了无法直接连接到路由器之外,造型古怪又不适合放置,与现代家装格格不入。而有源天线能保证在很小体积上实现更好的信号,因此在造型上有更多可以发挥的空间。

  不过这里我要吐槽的是R8500真不是一般的大,个头出乎我的预料,无论是个头还是重量都有DVD有得一拼,不过4条有源天线要说在外观上和普通的天线有什么不同我还真没看出来。

  好吧上工具进一步挖掘,为了防止拆机,网件“夜鹰”X8R8500用的是内六角螺丝,但还是没挡住我的好奇心,杰科美多功能螺丝刀伺候。

  拆机需谨慎,防静电保护手环是必不可少的,螺丝最好找个磁铁吸上或者用这种手环吸上,避免装回时找不到。

  去掉中间2枚螺丝却发出仍然无法打开,仔细研究发现脚贴上还有秘密。

  去掉脚贴可以看到,每个脚贴下还藏有螺丝。

  往后轻推即可打开后盖。

  WIFI连接线部分用黑色胶布覆盖,除了起到进一步固定的作用外,一定程序上还起到坑接口氧化的用途。

  进一步拆解前,需要把这些黑色胶布清理。

  可以看到用到了12条连接线之多,从连接方式上看,上方的4个天线采用2.4G和5G共用设计,下方也有4个5G连接口应该还隐藏了4条天线。

  天线用ipex接口连接,保证了接口的稳定性,同时采用镀金接口,减少损耗。

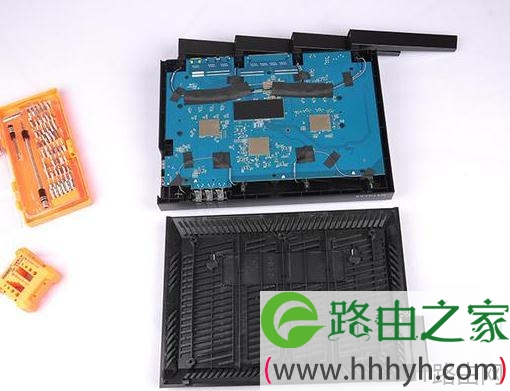

  将主板和机壳分离。

  继续分离4条有源天线,网件“夜鹰”X8R8500采用了有源天线的设计,其独特性决定了不可替换,因此这里没有采用SMA接口的分体式设计。

  天线上这一大片电路板上还有这么多的元件还是第一次看到,一般都为不同造型的附铜皮,可见这里有不少的秘密。

  细细分析,电路板上2路信号分别引入,2.4G及5G。R63位置应该是过压保护。而黑色3解的贴片应该是电压转换,可见这2条引出的信号不单单是WIFI信号,其中还有弱电,最小的白色贴片就陶瓷贴片用来过滤让信号更为纯净。因为放大之后虽然信号得到了增强,但相应的信噪比增加,往往会带来杂讯,陶瓷贴片的存就是用来过滤掉这些杂讯,减少干扰降低衰减。因为是独家专利,因此不是个人简单能看穿的,以上只是自己的推测。

  这个5250C一直没有查到参数,不知道是个啥,也猜不透,也不明白为啥只有5G的路线上有这大个头,而顶部这个倒Y字型应该就是把两路合成一路,通过ipex接口连接到上方的天线。

  相关阅读:路由器安全特性注意点

  由于路由器是网络中比较关键的设备,针对网络存在的各种安全隐患,路由器必须具有如下的安全特性:

  (1)可靠性与线路安全 可靠性要求是针对故障恢复和负载能力而提出来的。对于路由器来说,可靠性主要体现在接口故障和网络流量增大两种情况下,为此,备份是路由器不可或缺的手段之一。当主接口出现故障时,备份接口自动投入工作,保证网络的正常运行。当网络流量增大时,备份接口又可承当负载分担的任务。

  (2)身份认证路由器中的身份认证主要包括访问路由器时的身份认证、对端路由器的身份认证和路由信息的身份认证。

  (3)访问控制对于路由器的访问控制,需要进行口令的分级保护。有基于IP地址的访问控制和基于用户的访问控制。

  (4)信息隐藏与对端通信时,不一定需要用真实身份进行通信。通过地址转换,可以做到隐藏网内地址,只以公共地址的方式访问外部网络。除了由内部网络首先发起的连接,网外用户不能通过地址转换直接访问网内资源。

  (5)数据加密

  为了避免因为数据窃听而造成的信息泄漏,有必要对所传输的信息进行加密,只有与之通信的对端才能对此密文进行解密。通过对路由器所发送的报文进行加密,即使在Internet上进行传输,也能保证数据的私有性、完整性以及报文内容的真实性。

  (6)攻击探测和防范

  路由器作为一个内部网络对外的接口设备,是攻击者进入内部网络的第一个目标。如果路由器不提供攻击检测和防范,则也是攻击者进入内部网络的一个桥梁。在路由器上提供攻击检测,可以防止一部分的攻击
