思科cisco路由BGP设置步骤

原标题:”怎么设置思科cisco路由BGP”相关路由器设置经验分享。 – 来源:【路由器之家】

  思科cisco公司已成为公认的全球网络互联解决方案的领先厂商,其公司出产的一系列路由器更是引领全球,那么你知道怎么设置思科cisco路由BGP吗?下面是【路由器之家】整理的一些关于怎么设置思科cisco路由BGP的相关资料,供你参考。

  设置思科cisco路由BGP的方法

  实验是配置路由反射器。先做一下简要说明,在一个BGP域中,一个路由器通过IBGP从另一个路由器学习到的路由信息是不会转发给下一个IBGP路由器的,这是为了避免在AS中产生路由环路。则如果要想让下一个路由器学习到该路由信息,则产生该信息的源路由器必须与那个路由器再建立IBGP邻接关系。也就是说在同一个BGP域中,要想让所有路由器学习到所有的路由信息,则它们之间必须建立全网状的IBGP互联。显而易见,这样对于网络的扩展非常不利。为了克服这个问题,我们定义了路由反射器的概念。一台被配置为路由反射器的路由器一旦收到一条路由信息,它就会将这条路由信息传递给所有跟它建立客户关系的路由器,从而消除了对全互联环境的要求。

怎么设置思科cisco路由BGP

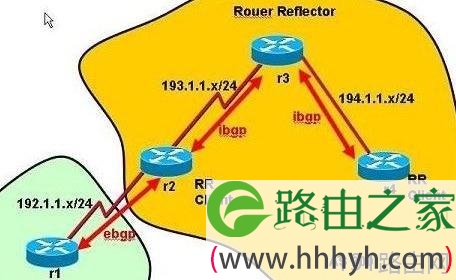

  本实验配置说明:在RA上启动BGP AS 100, 在RB,RC,RD上启动BGP AS200;并在AS 200 中启动OSPF。

  实验要求:

  1 AB,BC,CD之间分别建立EBGP,IBGP,IBGP 邻接关系。

  2 通过BGP宣告A,B,C上的3个虚拟接口。要求所有路由器都能通过 sh ip bgp 看到这些虚拟接口。(将RC设为路由反射器)

  3 要求所有路由器都有全部网络的路由信息

  **************************************************************************************

  一 基本配置

  RA#sh run

  !

  !interface Loopback0

  ip address 1.1.1.1 255.255.255.0

  !

  interface Serial0

  ip address 192.1.1.1 255.255.255.0

  !

  router bgp 100

  no synchronization

  bgp log-neighbor-changes

  network 1.1.1.0 mask 255.255.255.0

  neighbor 192.1.1.2 remote-as 200

  no auto-summary

  !

  RB#sh run

  !

  interface Loopback0

  ip address 2.2.2.2 255.255.255.0

  !

  interface Ethernet0

  ip address 193.1.1.1 255.255.255.0

  !

  interface Serial0

  ip address 192.1.1.2 255.255.255.0

  clockrate 64000

  !

  router ospf 1 //在RB上启动OSPF

  network 0.0.0.0 255.255.255.255 area 0 //宣告所有与RB相连的网络

  !

  router bgp 200

  no synchronization

  network 2.2.2.0 mask 255.255.255.0

  neighbor 192.1.1.1 remote-as 100

  neighbor 193.1.1.2 remote-as 200

  no auto-summary

  !

  RC#sh run

  !

  interface Loopback0

  ip address 3.3.3.3 255.255.255.0

  !

  interface Ethernet0

  ip address 193.1.1.2 255.255.255.0

  !

  interface Serial0

  ip address 194.1.1.1 255.255.255.0

  clock rate 64000

  !

  router ospf 1

  log-adjacency-changes

  network 0.0.0.0 255.255.255.255 area 0 // 同RB

  !

  router bgp 200

  no synchronization

  bgp log-neighbor-changes

  network 3.3.3.0 mask 255.255.255.0

  neighbor 193.1.1.1 remote-as 200

  neighbor 194.1.1.2 remote-as 200

  no auto-summary

  !

  RD#sh run

  interface Serial0

  ip address 194.1.1.2 255.255.255.0

  !

  router ospf 1 //同RB

  log-adjacency-changes

  network 0.0.0.0 255.255.255.255 area 0

  !

  router bgp 200

  no synchronization

  bgp log-neighbor-changes

  neighbor 194.1.1.1 remote-as 200

  no auto-summary

  !

  二 检查BGP

  RA#sh ip bgp

  Network Next Hop Metric LocPrf Weight Path

  *> 1.1.1.0/24 0.0.0.0 0 32768 i

  *> 2.2.2.0/24 192.1.1.2 0 0 200 i

  *> 3.3.3.0/24 192.1.1.2 0 200 i

  可以看到RA已经通过BGP学习到了各个虚拟接口,这两条路由下一跳均为192.1.1.2。这里需指出当AS边界路由器通过EBGP转发路由信息时,总是将这些路由信息的下一跳设定为自己。

  ***************************************************

  RB#sh ip bgp

  Network Next Hop Metric LocPrf Weight Path

  *> 1.1.1.0/24 192.1.1.1 0 0 100 i

  *> 2.2.2.0/24 0.0.0.0 0 32768 i

  *>i3.3.3.0/24 193.1.1.2 0 100 0 i

  可以看到RB也学习到了这些虚拟接口

  ***************************************************

  RC#sh ip bgp

  Network Next Hop Metric LocPrf Weight Path

  *>i1.1.1.0/24 192.1.1.1 0 100 0 100 i

  *>i2.2.2.0/24 193.1.1.1 0 100 0 i

  *> 3.3.3.0/24 0.0.0.0 0 32768 i

  RC也学习到了这些路由

  ****************************************************

  RD#sh ip bgp

  Network Next Hop Metric LocPrf Weight Path

  *>i3.3.3.0/24 194.1.1.1 0 100 0 i

  我们注意到这时RD并没有学习到1.1.1.0/24和2.2.2.0/24两个网段。这是因为在一个BGP域中,RC并不会将它通过RB学习到的路由转发给RD。这是我们需要将RC配置成路由反射器。配置如下:

  RC(config)# router bgp 200

  RC(config)#neighbor 193.1.1.1 route-reflector-client

  RC(config)#neighbor 194.1.1.2 route-reflector-client

  这两条命令是将RB和RD设为RC的路由反射器客户端

  我们再次在RD上进行验证,之前用 clear ip bgp * 重启BGP进程,稍等一会儿在RD上进行查看;

  RD#sh ip bgp

  Network Next Hop Metric LocPrf Weight Path

  *>i1.1.1.0/24 192.1.1.1 0 100 0 100 i

  *>i2.2.2.0/24 193.1.1.1 0 100 0 i

  *>i3.3.3.0/24 194.1.1.1 0 100 0 i

  这时RD已经学习到了所有的虚拟接口,至此我们的路由反射器配置成功。下面我们将通过查看路由表来追踪这些路由信息。在这之前我们再次进入所有路由器的 BGP进程,输入: no synchronization 来取消BGP与IGP的同步关系,使得IGP能学到BGP中的路由信息,再次 clearip bgp * 和 clear ip route * 稍等片刻,等待BGP邻接关系再次建立后,我们在RB,RC,RD 分别用 sh iproute 就都能得到完整的路由信息了。以RC为例;

  RC#sh ip route

  Gateway of last resort is not set

  1.0.0.0/24 is subnetted, 1 subnets

  B 1.1.1.0 [200/0] via 192.1.1.1, 02:08:19

  2.0.0.0/8 is variably subnetted, 2 subnets, 2 masks

  O 2.2.2.2/32 [110/11] via 193.1.1.1, 02:08:58, Ethernet0

  B 2.2.2.0/24 [200/0] via 193.1.1.1, 02:08:43

  3.0.0.0/24 is subnetted, 1 subnets

  C 3.3.3.0 is directly connected, Loopback0

  C 193.1.1.0/24 is directly connected, Ethernet0

  O 192.1.1.0/24 [110/74] via 193.1.1.1, 02:08:58, Ethernet0

  C 194.1.1.0/24 is directly connected, Serial0

  到现在为止,所有路由器的BGP表都已经完整,RB,RC,RD的IP路由表也已经完整,现在我们来看RA的路由表。

  RA#sh ip route

  Gateway of last resort is not set

  1.0.0.0/24 is subnetted, 1 subnets

  C 1.1.1.0 is directly connected, Loopback0

  2.0.0.0/24 is subnetted, 1 subnets

  B 2.2.2.0 [20/0] via 192.1.1.2, 02:18:43

  3.0.0.0/8 is variably subnetted, 2 subnets, 2 masks

  B 3.3.3.3/32 [20/11] via 192.1.1.2, 02:12:30

  B 3.3.3.0/24 [20/0] via 192.1.1.2, 02:18:43

  C 192.1.1.0/24 is directly connected, Serial0

  我们可以看到在RA的路由表中并没有193.1.1.0/24和194.1.1.0/24这两个网段的路由,这是因为这两条路由是在AS200中通过OSPF发布的,因此R1当然无法学到。我们需要在AS边界路由器RB上将OSPF的路由信息重发布到BGP中;配置如下:

  RB(config)#router bgp 200

  RB(config)#redistribute ospf 1

  再次来到RA中,

  RA#sh ip route

  Gateway of last resort is not set

  1.0.0.0/24 is subnetted, 1 subnets

  C 1.1.1.0 is directly connected, Loopback0

  2.0.0.0/24 is subnetted, 1 subnets

  B 2.2.2.0 [20/0] via 192.1.1.2, 02:26:51

  3.0.0.0/8 is variably subnetted, 2 subnets, 2 masks

  B 3.3.3.3/32 [20/11] via 192.1.1.2, 02:20:39

  B 3.3.3.0/24 [20/0] via 192.1.1.2, 02:26:51

  B 193.1.1.0/24 [20/0] via 192.1.1.2, 02:20:38

  C 192.1.1.0/24 is directly connected, Serial0

  B 194.1.1.0/24 [20/74] via 192.1.1.2, 02:20:38

  我们可以看到这两条路由已经被RA学习到了。
