BL-WR1230G路由器拨号设置图解

2021年2月15日 18:54 • 路由器设置

原标题："BL-WR1230G路由器拨号设置教程"相关路由器设置经验分享。 – 来源:【路由器之家】

概述：拨号网络，就是我们常见的电脑连网，需要点“宽带连接”的拨号式上网，它有一固定的上网用户名和密码（也可称之为上网账号和密码）

一、线路的连接。我们常见的几种拨号网络连接情况如下：

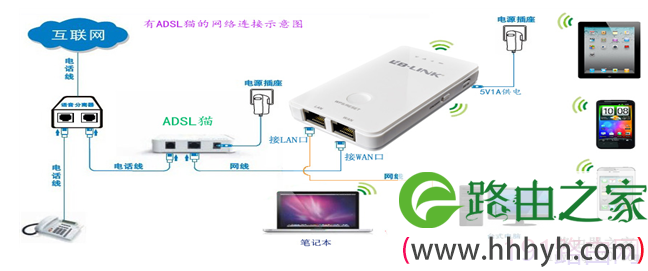

①：有“ADSL猫”的宽带网络。比如直接从电信、联通等运营商所接电话线入户网络，配有“猫”。如下图：

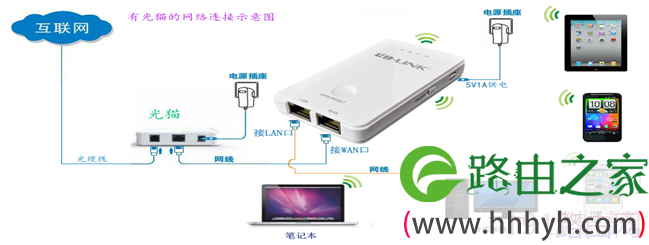

②：有“光猫”的光缆入户光纤网络。用如下图：

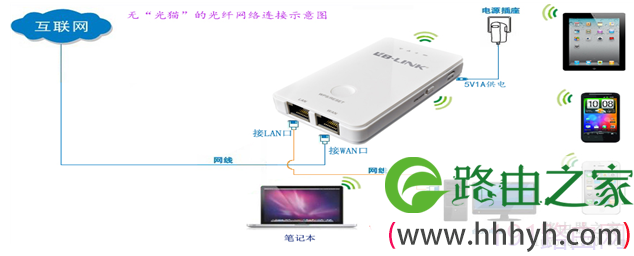

③：无“光猫”的网线入户光纤网络。如下图：

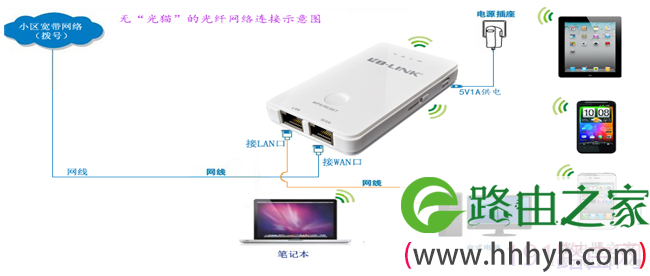

④：“小区宽带拨号”的网线入户网络。如下图：

注：从上述四种方案，虽接入网络（入户网络）不同，但都有个共同特性：那就是都需要点“宽带连接”，电脑才能上网。

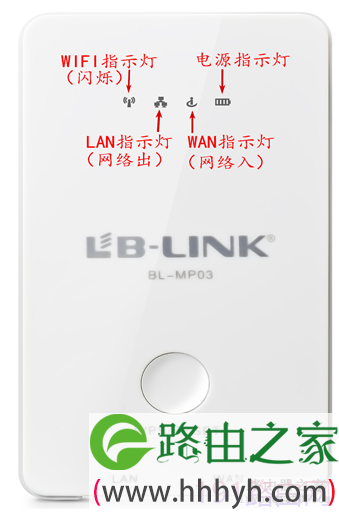

接入电源到WR1230G后，路由器上WIFI指示灯是否有闪烁（大约1秒闪烁一次）。当网线接入WAN口和LAN口后，路由器上WAN和LAN指示是否有亮或闪烁，若不亮，则表示为线路不通，请重新接入网线或更换网线或重作水晶头。指示灯状态及模式选择说明如下图：

二、配置电脑网卡。（包含XP系统、WIN7系统下的配置，详细如下）
注：第二步和第四步，目的只有一个，就是让电脑“本地连接”网卡能获取到WR1230G由器的IP地址，为设置WR1230G路由器做准备。因此您若懂这两步，可以跳过这两大步，直接到第四步

A、XP系统下网卡的配置：
①、在桌面上右击“网上邻居”，选择属性，如下图：

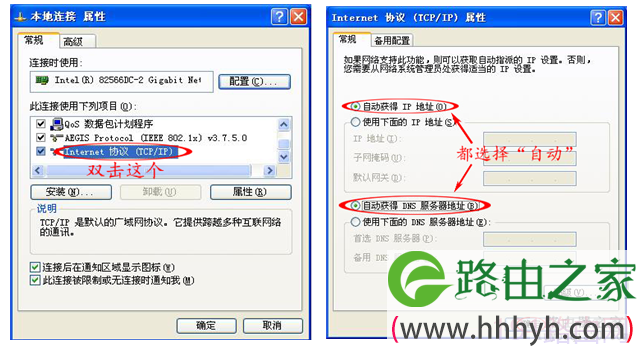

③、双击“TCP/IP协议”，两项都选择“自动获得”，如下图：

B、WIN7系统下网卡配置：

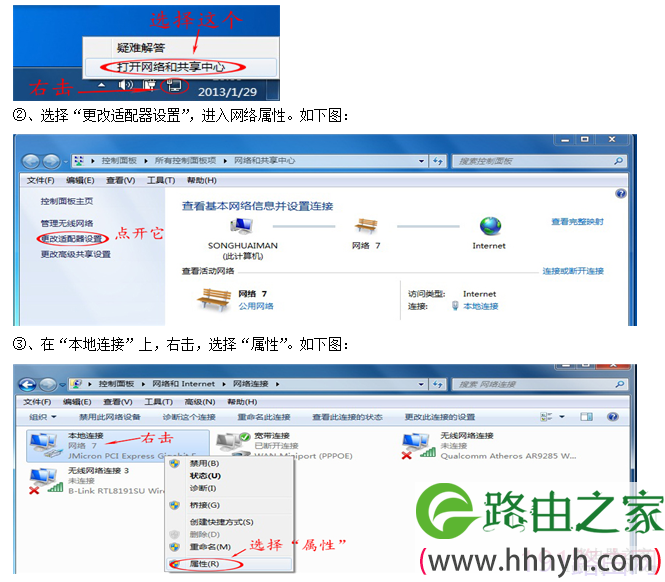

①、在桌面上右下角网络标志上右击，选择“打开网络和共享中心”，如下图：

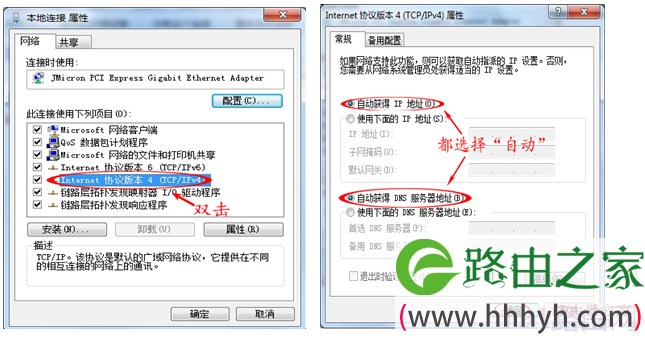

④、双击“TCP/IP协议”，两项都选择“自动获得”，如下图：

三、查看本地连接获取的IP地址。（包含XP系统、WIN7系统下，详细如下）
（注，此步是为了更准确的确定电脑是否与路由器连接，进一步为设置WR1230G路由器做准备。因此您若懂，此步可以跳过，直接到第四步）

A、XP系统下网卡的配置：
①、在“无线网络连接”上，双击。如下图：

A、WIN7系统下网卡的配置：
①、在“无线网络连接”上，双击。如下图：

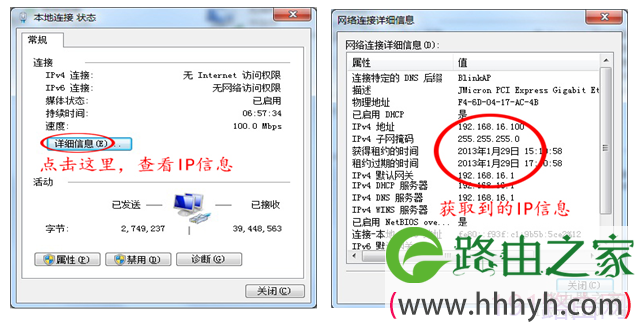

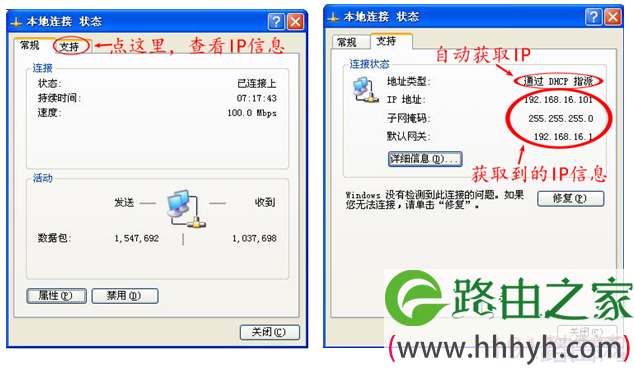

②、点“支持”选项卡，查看获得的IP地址是否为192.168.16.X（只有获取这类IP，才能做第五步）。如下图：

五、登录路由器WEB页面。

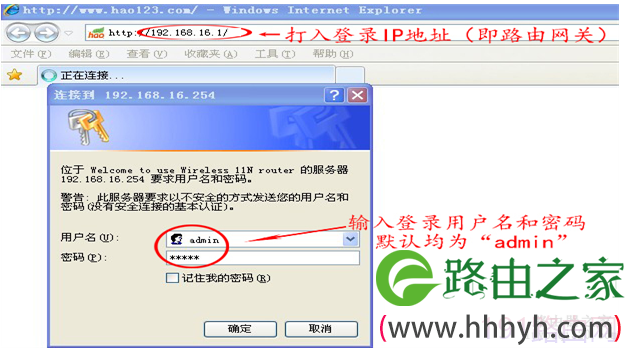

打开电脑的IE浏览器，在地址栏里输入“192.168.16.1”，输入登录用户名和密码（默认均是admin）。如下图：

六、设置路由器。
找到“网络设置”－“广域网”，在广域网模式中选择“ADSL虚拟拨号（PPPOE）”这项，在下面填入自己宽带上网帐号和密码（也就是原电脑上网时“宽带连接”里的用户名和密码），此处一定要填入正确，否则，路由器不可能拨上号。如下图：

小提示：路由器中的“ADLS虚拟拨号”或“PPPOE”就相当于电脑中的“宽带连接”，这几个是一个意思，即路由器的“PPPOE”＝电脑中的“宽带连接”。不同的是，电脑“宽带连接”需要手动去点击连接，而路由器中的这个，是通上电（在线路接入正确的情况）自动连接上。

七、无线密码的设置。

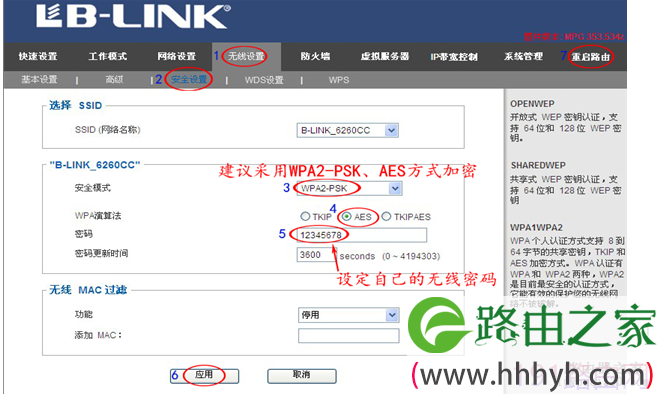

找到“无线设置”－“安全设置”，安全模式选“WPA2-PSK”，WPA算法选“AES”，密码在8-15位之间（密码太长，在无线连接时容易出错），设置好后，先点“应用”，再点“重启路由”让路由器生效。如下图：
（注：当点“重启路由”后，表示当前路由器正在重启生效中，若是无线连接的，无线必定会断开，只需等待1分钟后，无线重新搜索，并输入设定的无线密码，再次连接）
