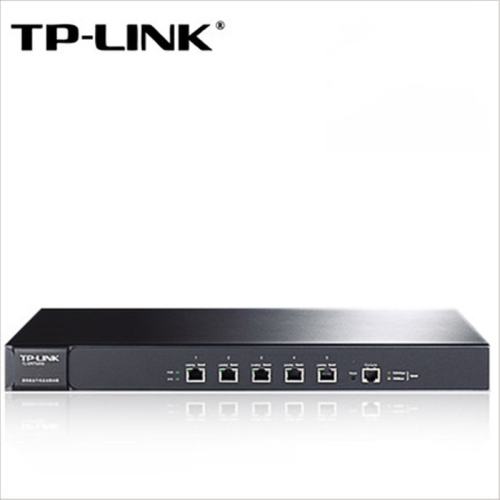

TP-Link TL-ER7520G 单接口设置多网段对接二层交换机设置方法

1、设置TL-ER7520G

[1]登录路由器界面

TL-ER7520G在恢复出厂的状态下,电脑通过网线务必连接到路由器的5口,本地连接手动配置192.168.1.X(X位于2-254之间)的IP地址,登录到192.168.1.1的管理界面,登录用户名及密码默认均为admin。

[2]对5口设置多网段

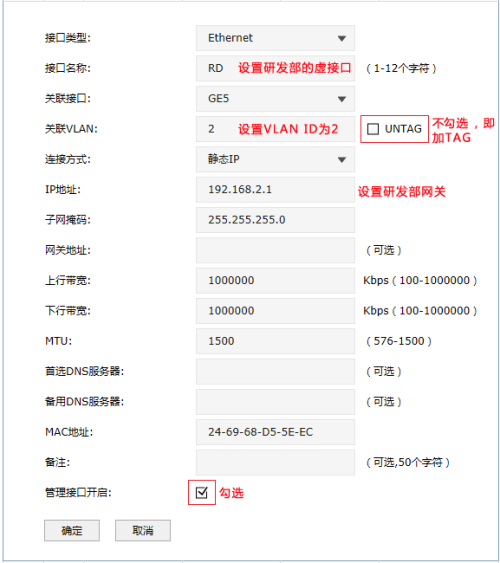

点击“基本设置>接口设置>接口设置”,物理接口选择GE5,并点击+新增,添加研发部的虚拟接口,如下图。

1486978033879933

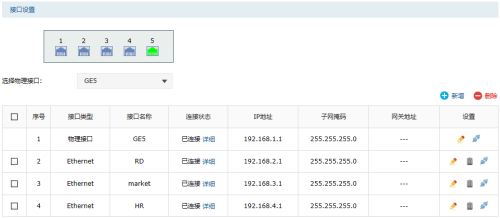

同样的方法,依次点击+新增,添加市场部和人事部的虚拟接口。市场部关联VLAN为3、IP地址为192.168.3.1,人事部关联VLAN为4、IP地址为192.168.4.1。添加完成后,接口列表如下:

1486978259485319

[3]设置WAN口参数

点击“基本设置>接口设置”,选择物理接口为GE1,若宽带上网方式为静态IP/动态IP,请点击现有条目铅笔,进行对应设置。

1486978379192335

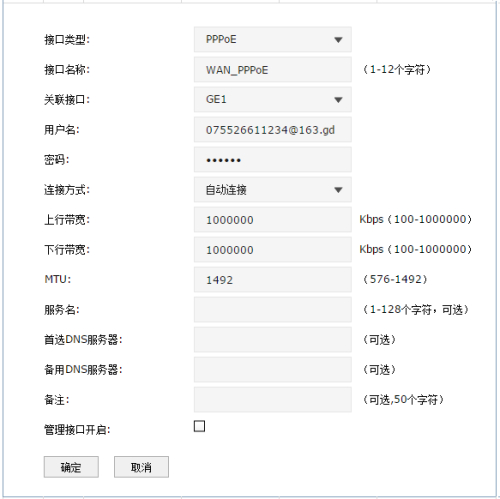

若宽带上网方式为PPPoE拨号上网,请点击+新增, 设置如下:

1486978447387617

[4]设置DHCP服务器

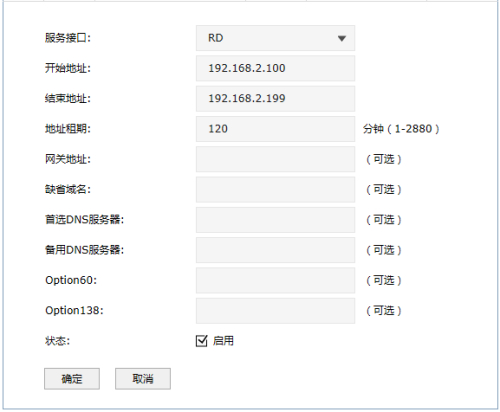

点击“基本设置>DHCP服务”,点击+新增,设置研发部的DHCP服务器,如下图:

1486978463556939

同样的方法,分别为市场部和人事部配置DHCP服务器。

[5]设置NAPT规则

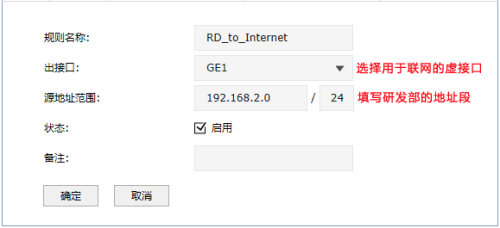

点击“传输控制>NAT设置>NAPT”,点击+新增,NAPT规则设置如下:

1486978501132397

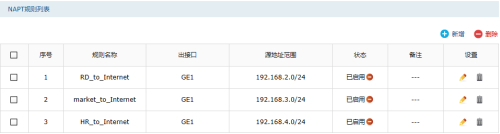

同样的方法,添加市场部和人事部的NAPT规则。添加完成后,NAPT规则列表如下:

1486978514466460

[6]设置DNS代理

点击“系统服务>DNS代理”,点击+新增,DNS代理规则设置如下:

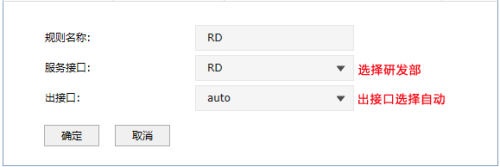

1486978547480462

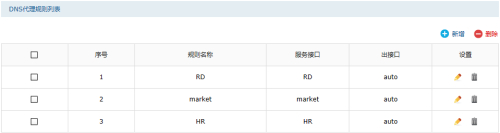

同样的方法,添加市场部和人事部的DNS代理。添加完成后,DNS代理规则列表如下:

1486978557105509

设置完成,点击右上角“保存配置”。

2、设置交换机

[1]将级联端口26设置为TRUNK

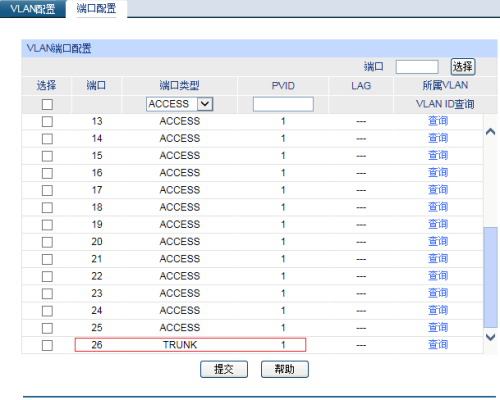

进入交换机管理界面,在“VLAN>802.1Q VLAN>端口配置”,设置26号端口的端口类型为TRUNK,如下图:

1486978572579031

[2]配置802.1Q VLAN

在“VLAN>802.1Q
VLAN>VLAN配置”,添加VLAN2,端口为1-8、26;VLAN3,端口为9-16、26;VLAN4,端口为17-24、26。

至此,TL-ER7520G的单个接口设置多网段多VLAN对接二层交换机的设置完成。

1486978581258107
