TP-Link TL-ER6520G 无线路由器同时向多条ADSL线路进行拨号方法

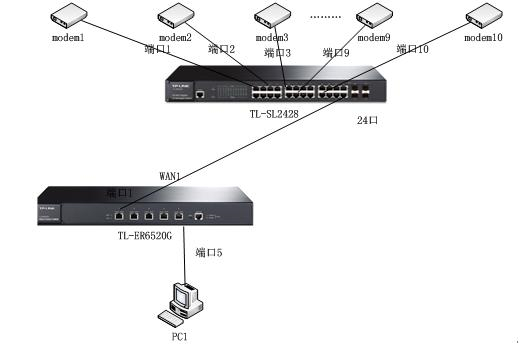

1489393109714643

TP-Link TL-ER6520G 无线路由器同时向多条ADSL线路进行拨号方法

一、TL-ER6520G里的设置

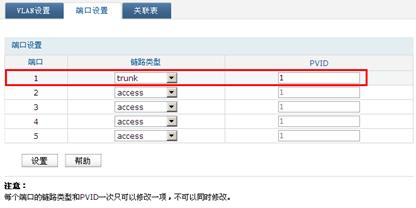

1、复位路由器,手动配置PC1的IP地址、网关、子网掩码等参数,进入路由器管理界面。在基本设置–端口设置里设置端口1的链路类型为trunk。

1489393121955656

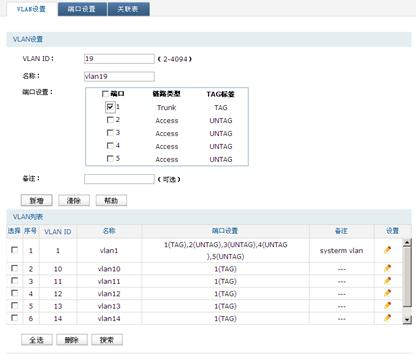

2、在基本设置—VLAN设置里添加VLAN10-20,端口都设置为1。

1489393128922651

3、在基本设置—区段设置里添加区段WAN1。

1489393135328901

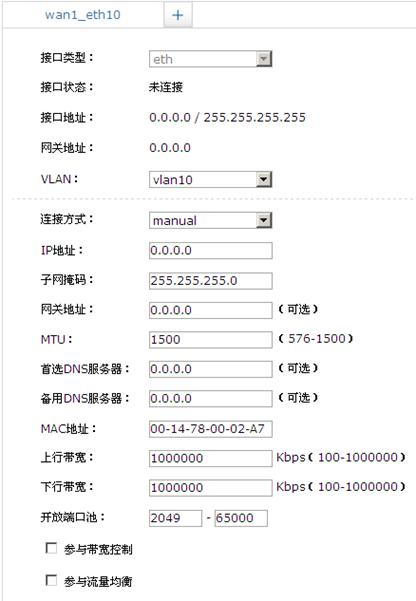

4. 在区段WAN1里添加eth接口wan1_eth10,vlan ID为10。

1489393141117089

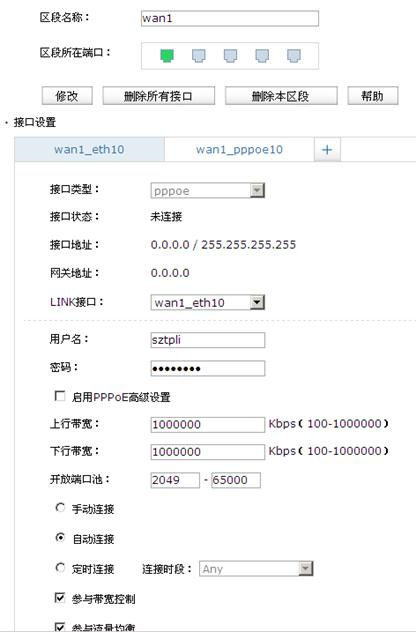

5、在WAN1区段新建pppoe接口wan1_pppoe10,LINK接口为wan1_eth10,输入宽带运营商提供的用户名和密码,点击保存。

1489393276664091

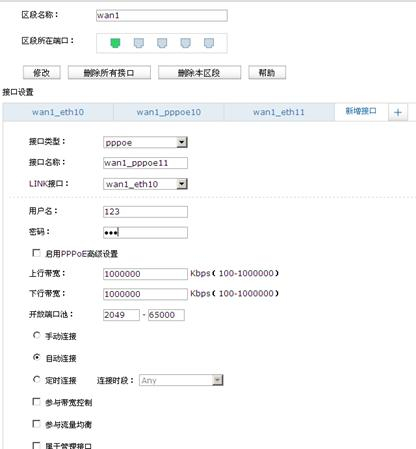

6、依次新建eth端口wan1_eth11—wan1_eth19,vlan
ID依次为11—19。新建pppoe接口wan1_pppoe11—wan1_pppoe19,link接口依次为wan1_eth11—wan1_eth19,分别输入运营商提供的用户名和密码,点击保存。

1489393281114094

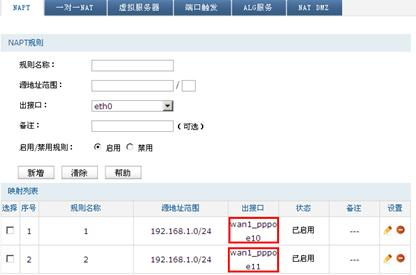

7、在传输控制—NAT设置里添加10条NAPT条目,源地址都是LAN地址段,出接口依次为wan1_pppoe10—wan1_pppoe19。

1489393285737213

二、交换机设置

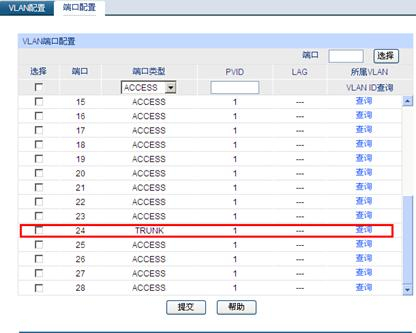

1、进入TL-SL2428管理界面,在VLAN—端口设置里设置24号端口的端口类型为TRUNK。

1489393290197046

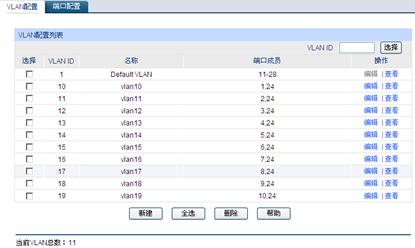

2、在VLAN—VLAN配置里添加vlan10,端口为1、24;vlan11,端口为2、24;vlan12,端口为3、24;vlan13,端口为4、24;vlan14,端口为5、24;vlan15,端口为6、24;vlan16,端口为7、24;vlan17,端口为8、24;vlan18,端口为9、24;vlan19,端口为10、24。

1489393298955956

此时,就可以在路由器的WAN1口正常进行拨号了。

以上内容来源于网络,由“路由分享”整理收藏!

本文来自投稿,不代表路由百科立场,如若转载,请注明出处:https://www.qh4321.com/237692.html
