华硕(ASUS)路由器 RT-AC86U设置IPTV单线复用方法

导读:华硕(ASUS)路由器 RT-AC86U 简单图形界面方式设置IPTV单线复用光猫设置因为光纤进户也只有一条光缆却可以同时承载电话语音、IPTV和上网的通信服务。本身就是使用了VLAN”

导读:华硕(ASUS)路由器 RT-AC86U 简单图形界面方式设置IPTV单线复用

华硕(ASUS)路由器 RT-AC86U 简单图形界面方式设置IPTV单线复用

华硕(ASUS)路由器 RT-AC86U设置IPTV单线复用方法

光猫设置

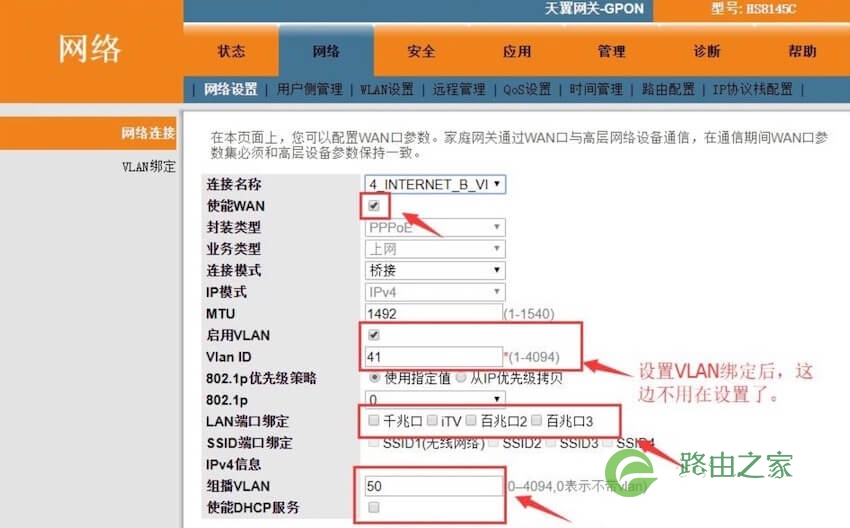

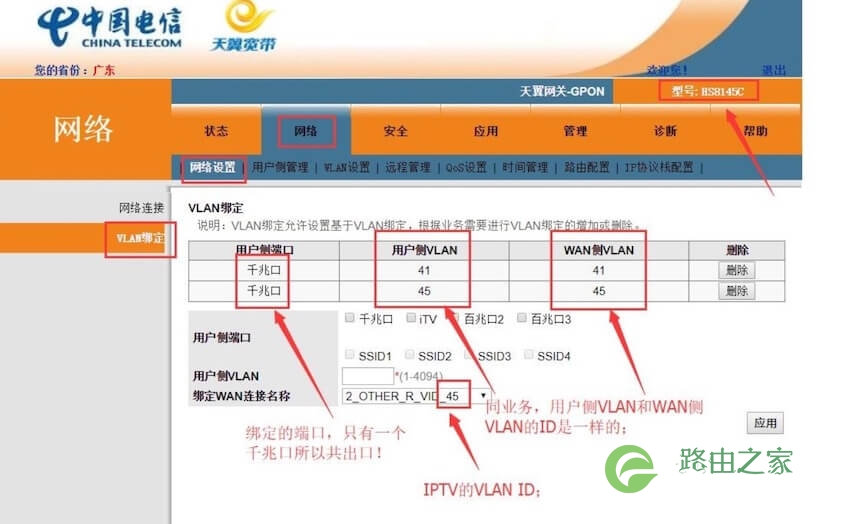

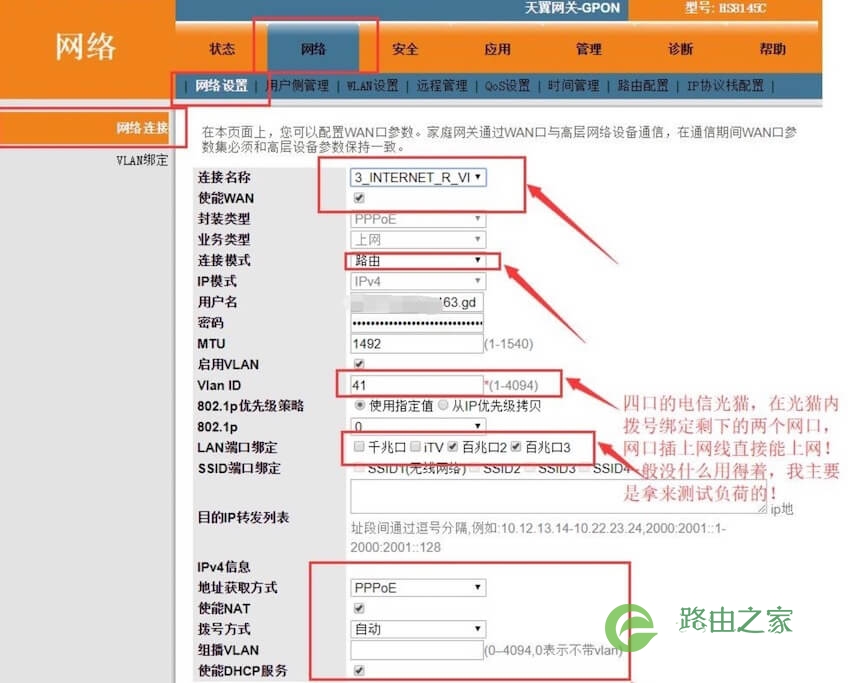

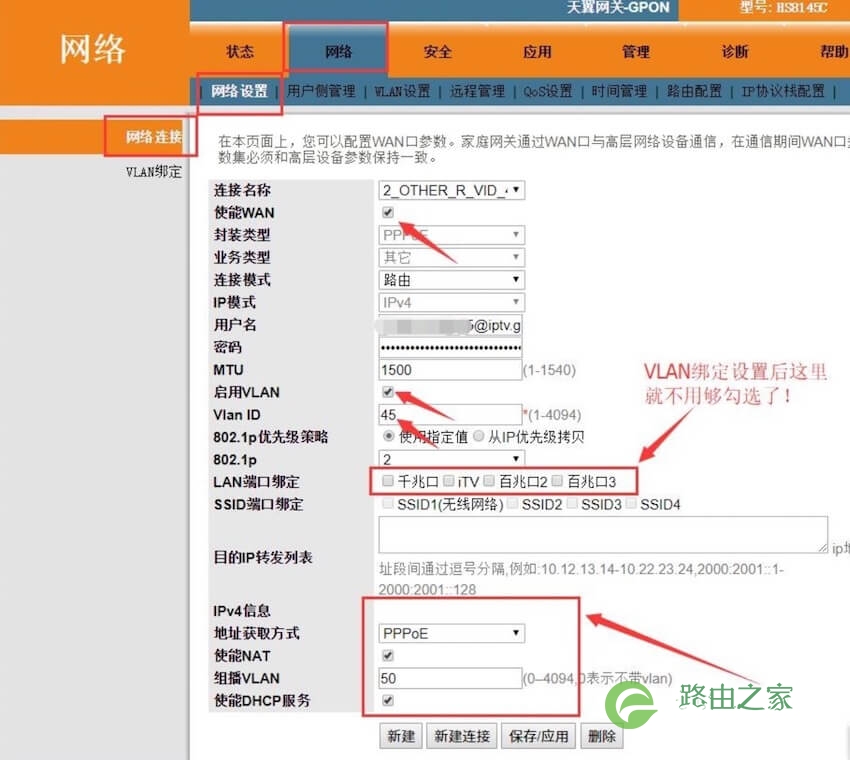

因为光纤进户也只有一条光缆却可以同时承载电话语音、IPTV和上网的通信服务。本身就是使用了VLAN技术。每个地区上网、电话语音和IPTV的VLAN ID划分都是不同的,VLAN划分有许多种策略的。光猫一般都是采用VLAN ID绑定端口(网线口)的方式实现VLAN划分。下面就以电信光猫华为HG8145C为例,讲解设置光猫一个端口绑定两个VLAN ID实现单线复用。 第一步:进入光猫后台登录页面 l  光猫桥接,自备路由器拨号方式上网:自备路由器设置网段不要在192.168.1.xxx,浏览器进入http://192.168.1.1/cgi-bin/luci(注意:就算光猫是桥接上网模式,默认也是开启DHCP的,连上路由器的设备可以直接访问光猫后台) l  光猫拨号,自备路由器作为AP使用:浏览器进入http://192.168.1.1/cgi-bin/luci第二步:以超级管理员的身份登录光猫后台使用超级管理员登录,用户名:telecomadmin密码:nE7jA%5m(注意:不同型号的光猫后台超级密码不同,自己上网百度一下很容易找到的,是在不行打电话问电信的师傅) 第三步:设置VLAN和端口的绑定,按下图所示设置就行了;我这边的VLAN划分情况如下,只要千兆口绑定两个VLAN就行:VLAN ID 41:上网VLAN ID 45:IPTVVLAN ID 46:电话语音华硕(ASUS)路由器 RT-AC86U 简单图形界面方式设置IPTV单线复用下图是设置IPTV业务连接的,由于已经绑定了千兆口,所以不能再勾选千兆口;但是可以勾选其他三个端口,勾选了的端口插上IPTV也是可以看的,对于上网业务设置也是同理。华硕(ASUS)路由器 RT-AC86U 简单图形界面方式设置IPTV单线复用华硕(ASUS)路由器 RT-AC86U 简单图形界面方式设置IPTV单线复用

我这里的图是设置成了光猫进行IPTV拨号,IPTV盒子端就选择“有线网络 ”- “DHCP”获得即可,这是为了截图说明这样设置是走的光猫CPU处理数据,路由器只走流量。

建议设置成桥接,让IPTV盒子拨号更好。

华硕(ASUS)路由器 RT-AC86U 简单图形界面方式设置IPTV单线复用

注意:

深圳这边的IPTV每个机器都会有个业务账号,有了业务账号后,其实只要连上网能都看IPTV,直播、会看、点播都是正常的,只是会消耗你的网络带宽。

如果是200M的带宽,8M的上传速度,基本不会影响一般的上网活动,IPTV目前都是100M的网口,单线拨号也是100M以下的速度)

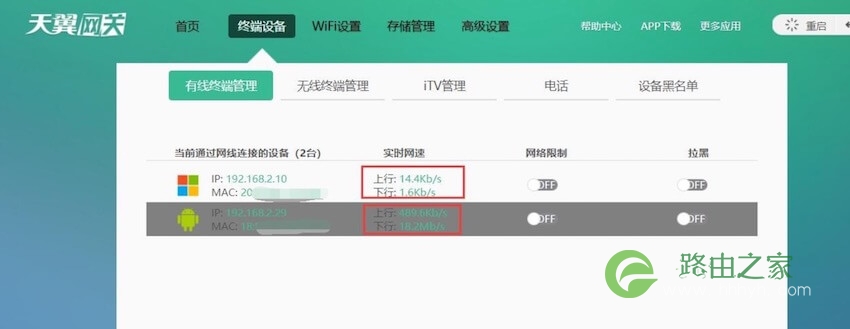

默认的情况下,光猫是会有三个连接业务,分别是语音、IPTV和上网。当然,你也可以像我一样新建多几个业务,绑定端口。这个我不多熬诉,自行探索。

华硕(ASUS)路由器 RT-AC86U 简单图形界面方式设置IPTV单线复用

自此,光猫的设置部分就完成了。

RT-AC86U设置

这个设置不仅限于86U这个路由器,绝大部分华硕的路由器应该都是可以做到的。

官方固件和梅林固件都是支持的:

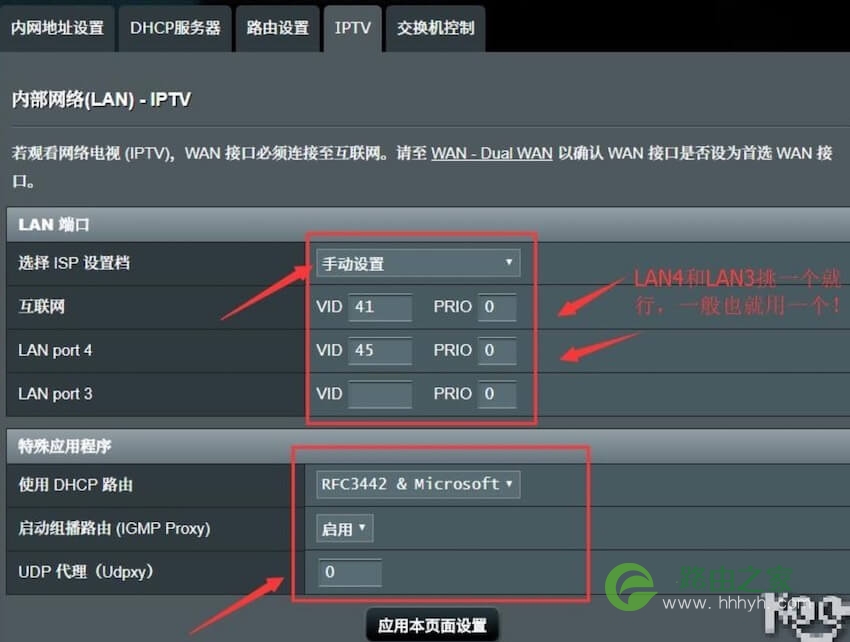

路由器后台左边的《高级设置》 – 《内网设置》 – 《IPTV》,就能到下图的界面了。

华硕(ASUS)路由器 RT-AC86U 简单图形界面方式设置IPTV单线复用

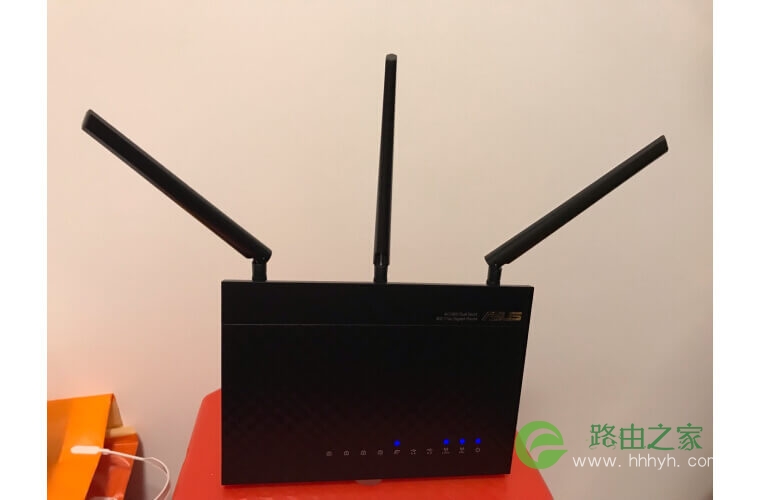

PRIO是优先级的意思,可以不填,填的话,是IPTV业务的802.1P的值,我这个光猫的默认值是“2”。填上2就行,也可以直接改个值,光猫上和路由器上要尽量一致吧。LAN port4,第四个网口走VLAN 45,这个网口和IPTV盒子用网线(试了不同的网线,网线对IPTV拨号连接速度有影响,建议整条好点的超五类线)连起来就行了。设置完成后,路由器需要重启,重启完成后就可以了。 优点:1.    单线复用,不占用路由器的性能。整体体验除了开机拨号连接速度上,基本和走单线是一样的。2.    设置完成后,路由器就算是断电重启,设置都还会继续生效。3.    相对命令行设置和挂载重启运行VLAN设置脚本,这个方法更简单,图形化设置。 缺点:1.    网线不好的情况下,IPTV拨号连接速度较慢。拨号的速度也远远不及走单线。2.    路由器进行某些设置的时候,会短暂造成IPTV也跟着断掉(所有的单线复用应该都会有这种情况)。如果路由器崩了,IPTV也跟着用不了。。。 3.尾巴:  家装通线,对于使用电信全家桶、房间网线全走信息箱,路由器放客厅的人来说,建议是从信息箱到客厅通三条网线。六类线由于有鱼骨的结构的存在,又硬又粗,一条堪比两条超五类线,一条弱电管刚刚好能走三条六类线,超五类的话走上个5条应该是没问题的。加之有可能会需要有线电视(IPTV和有线电视需求不确定下),还要单通一条同轴电缆,所以是需要两个弱电管的。  AC86U放客厅有两条网线,一条会传交换机实现内网组件,一条通WAN和单线复用IPTV,按之前的设置,在承重墙布局合理(没有太多整面遮挡)的情况下,覆盖新家。小米6能接收所有地方的5G信号,在某些情况(主人房厕所两个门关上)下打游戏会卡,还有某些设备信号接收能力不强的,加了一个原来的路由当AP,设置无线漫游后,完美覆盖,游戏也不会有问题了。
