在使用CAD时,我们常常需要修改标注的文字大小和标注线,下面我们就来看看是如何设置的吧。
操作方法 01

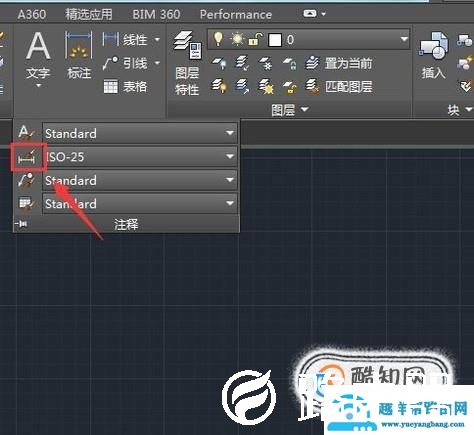

打开CAD之后我们在注释里找到标注样式选项,如图所示:
02

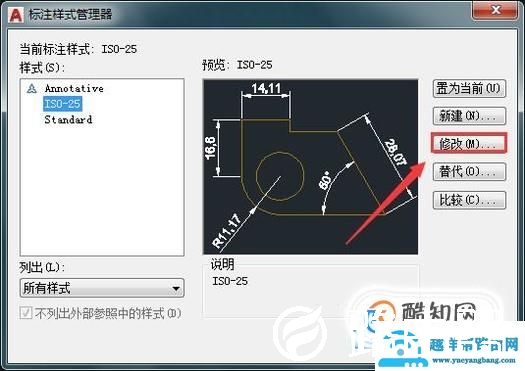

点击标注样式选项,在弹出的对话框内找到修改选项,如图所示:
03

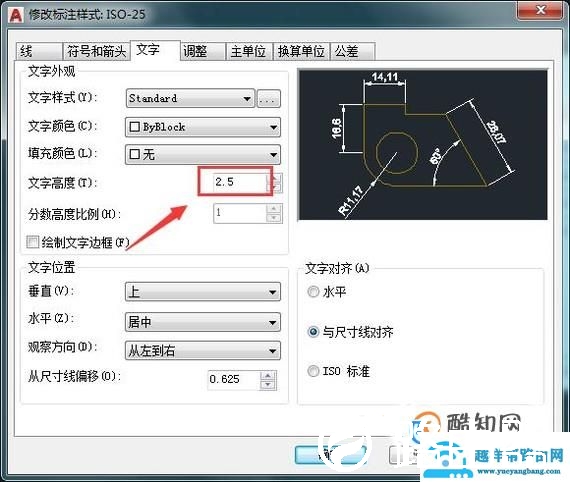

点击修改选项在弹出的对话框内找到文字选项,点击该选项在其内找到文字高度选项,在这里我们就可以修改文字大小了如图所示:
04

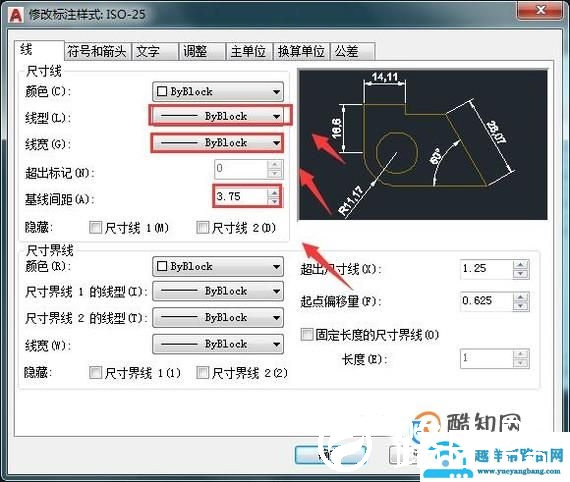

再在修改标注样式里找到线选项,点击该选项我们在这里就可以设置线的线型,线宽和基线间距了,如图所示:
以上就是关于“CAD如何修改标注文字大小和标注线设置”希望能帮助到你!
