胶囊我们平常并不少见,那么,UG10.0中如何造一个胶囊模型?
工具/材料
电脑
UG10.0软件
操作方法 01

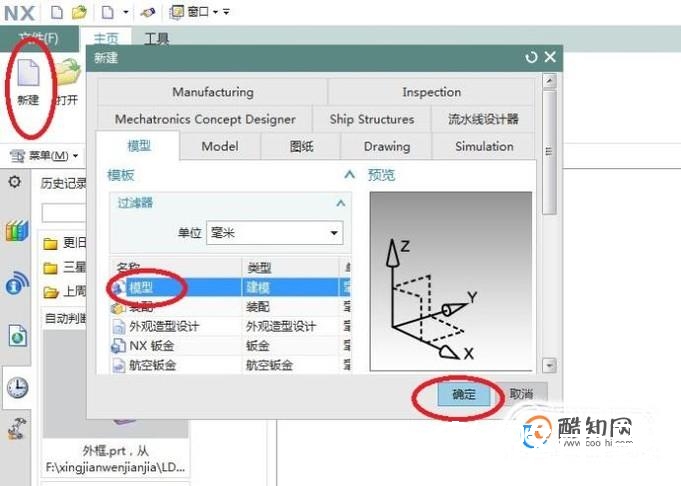

如下图所示,打开UG10.0软件,新建一个空白的模型文件。
02

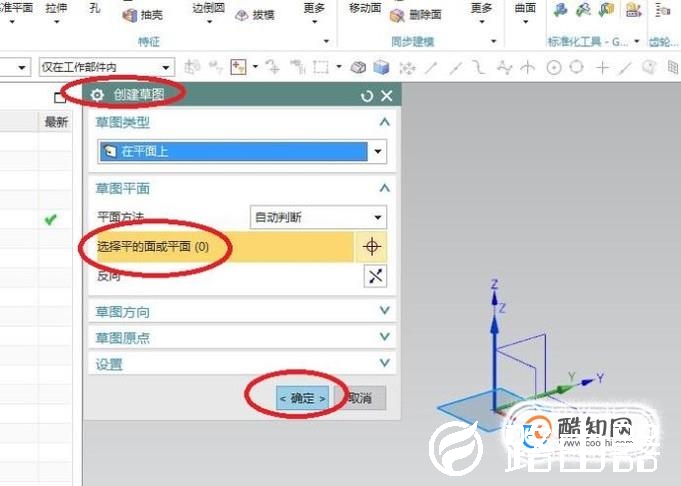

如下图所示,首选点击工具栏中的“草图”图标,然后弹出“创建草图”对话框,接着在基准坐标系中打点击“XY平面”为草图平面,最后点击“确定”。
03

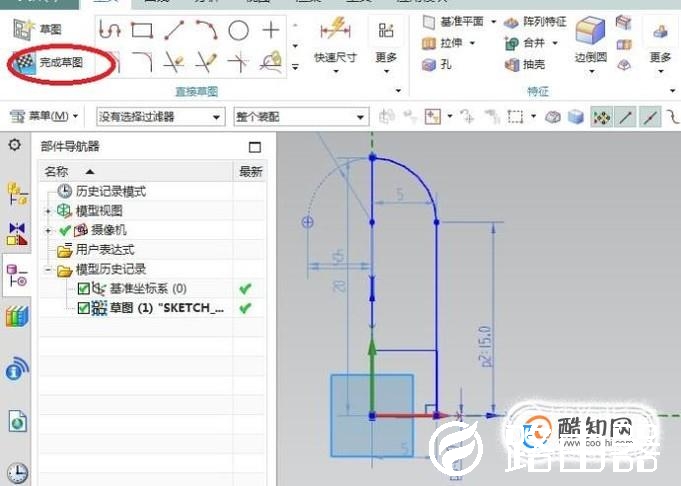

如下图所示,进入到草图状态,点击工具栏中的矩形图标,参照下图尺寸画一个矩形,点击工具栏中的圆图标画一个圆,位置约束参照下图,点击工具栏中的修剪图标,参照下图进行修剪,最后“完成草图”。
04

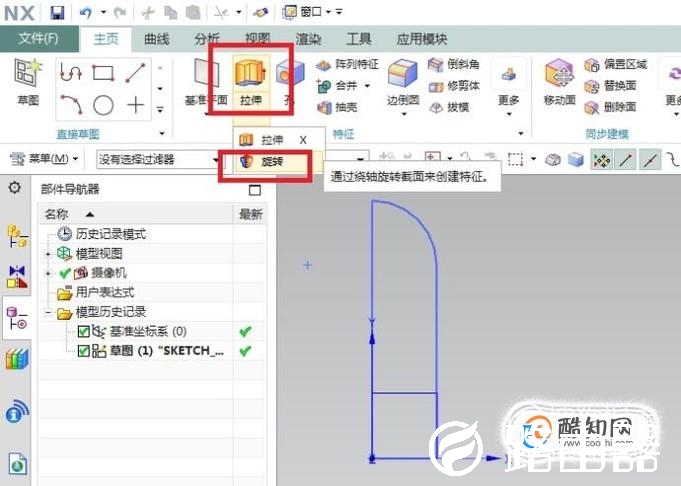

如下图所示,在工具栏中点击“拉伸”下方的三角形,在其展开的下拉菜单中点击“旋转”。
05

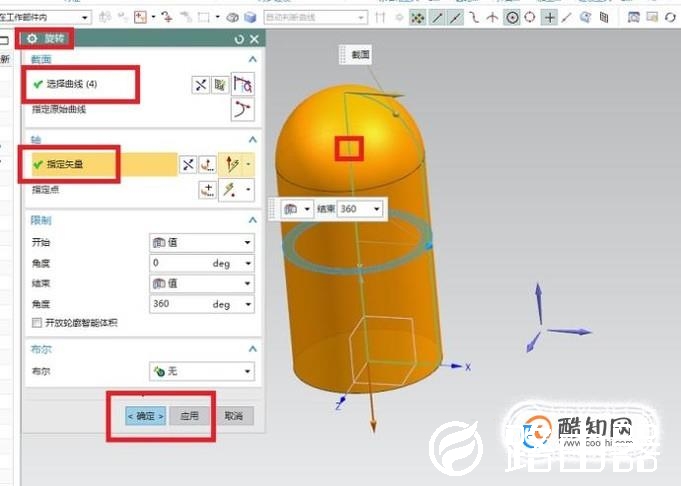

如下图所示,弹出一个“旋转”对话框,截面一栏选择刚刚画的草图,轴一栏选择小红色框选所在的那条直线,预览效果就出来了,最后点击“确定”按钮,至此,完成了胶囊实体的一半。
06

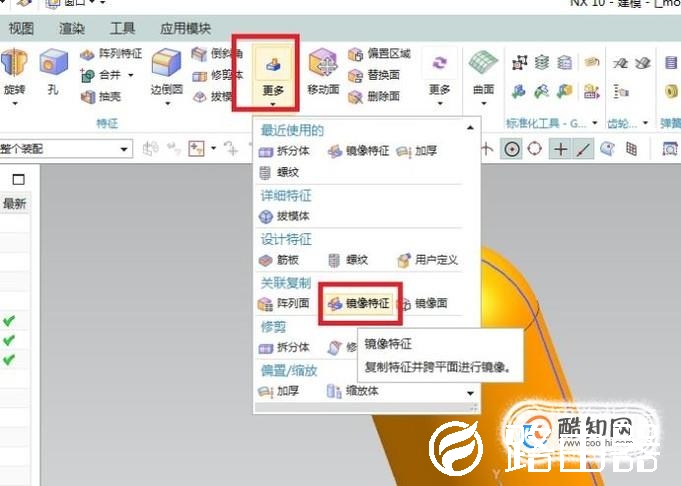

如下图所示,点击工具栏中的“更多”下方的三角形,在其展开的下拉菜单中点击“镜像特征”。
07

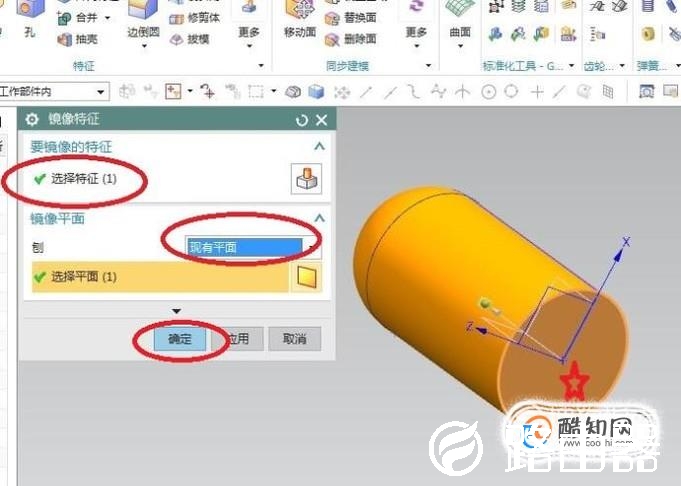

如下图所示,出现“镜向特征”对话框,要镜向的特征一栏选择刚刚旋转生成的实体,镜像平面一栏选择红色五角星所在的平面,最后别忘了点击“确定”就好。
08

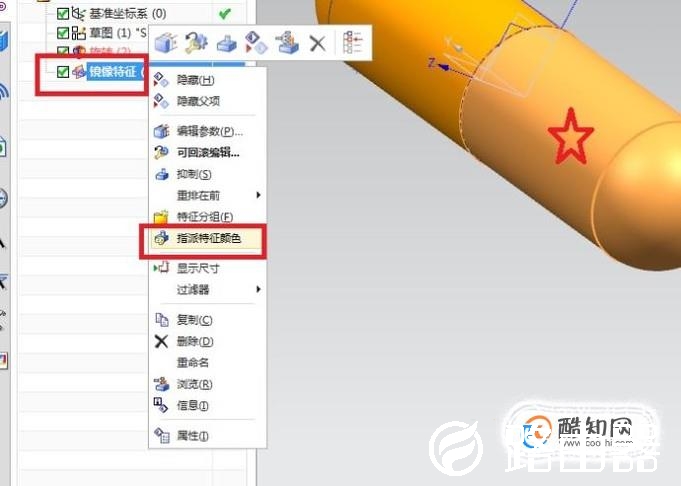

如下图所示,在设计树中用鼠标左键单击“镜向特征”,再单击鼠标右键,再在弹出的下拉菜单中点击“指派特征颜色”。
09

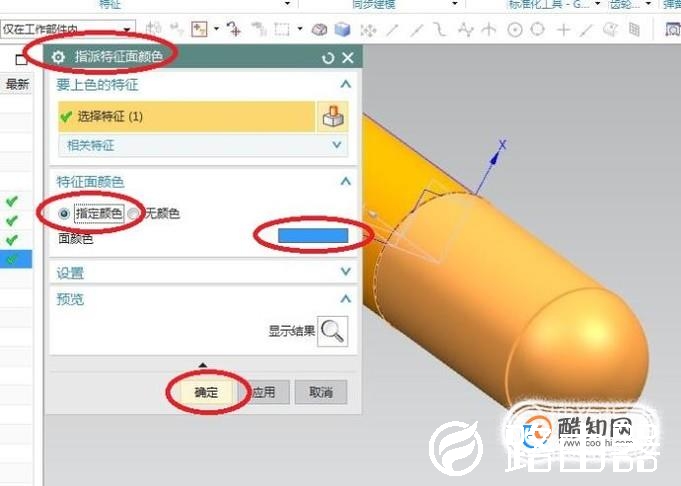

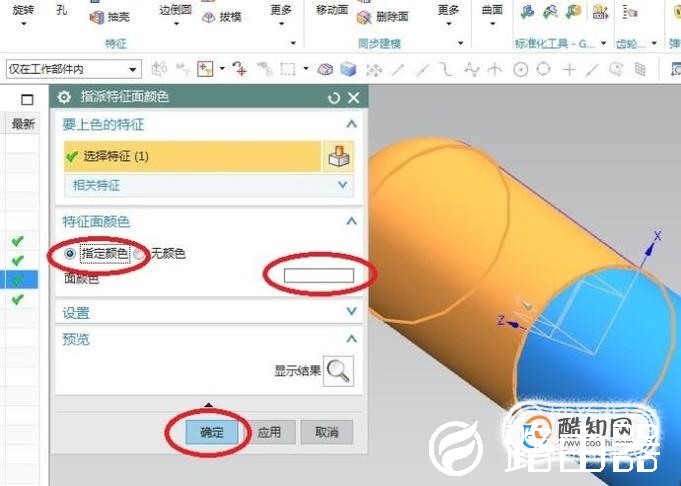

如下图所示,出现一个“指派特征面颜色”对话框,在特征面颜色一栏“指定颜色”为青色,最后点击“确定”。
10

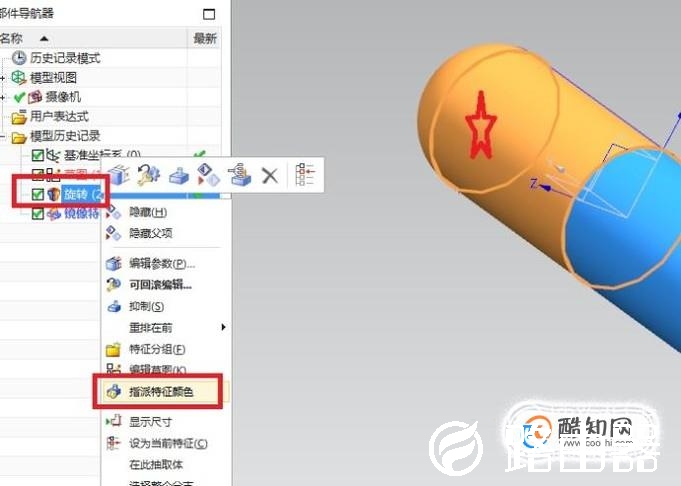

如下图所示,继续指派颜色。在设计树中鼠标左键单击“旋转”,再单击鼠标右键,再在弹出的下拉菜单中点击“指派特征颜色”。
11
如下图所示,有来到了“指派特征面颜色”对话框,这次指定颜色为白色。
12

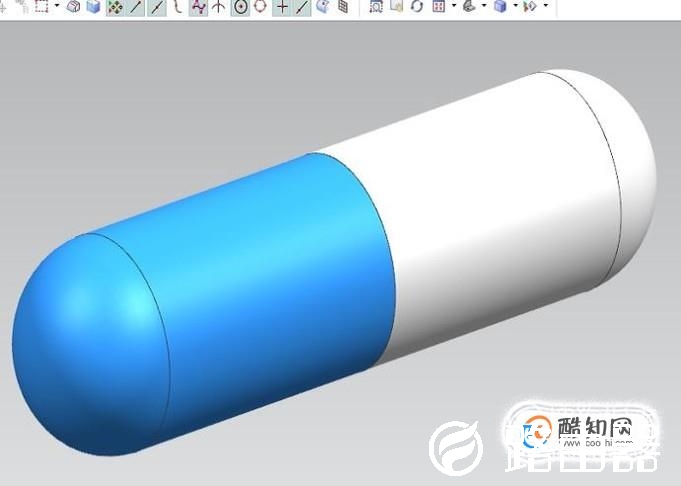

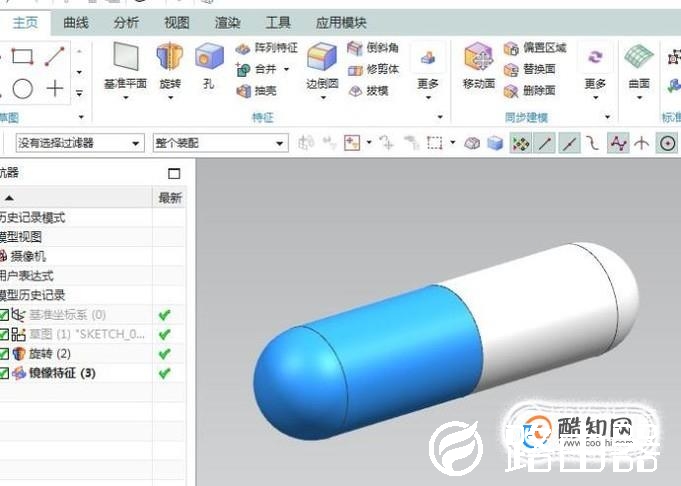

如下图所示,一个似模似样的胶囊三维模型就出现在UG10.0软件中。
