四棱台在立体几何中是很常见的一种几何体，别的三维软件中都有放样、拉伸拔模、扫描等方式可以直接创建这个几何体，那么，在Pro/e中又是如何创建四棱台的呢？而且还是红色的四棱台！
工具/材料
电脑
Pro/e5.0软件
操作方法 01

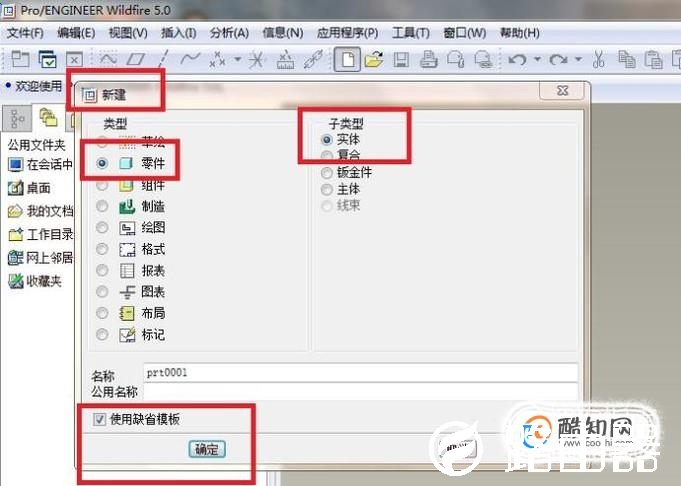

如下图所示，打开Pro/e5.0软件，新建一个实体零件文件，注意勾选使用缺省模板，这会省我们很多事，最后点击“确定”，完成文件的新建。
02

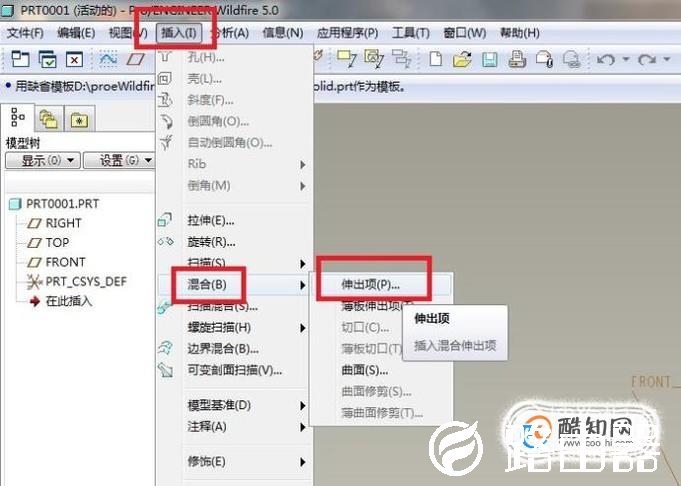

如下图所示，点击标题栏中的“插入”，在其弹出的下拉菜单中点击“混合”，接着在最后一层下拉菜单中点击“伸出项”。
03

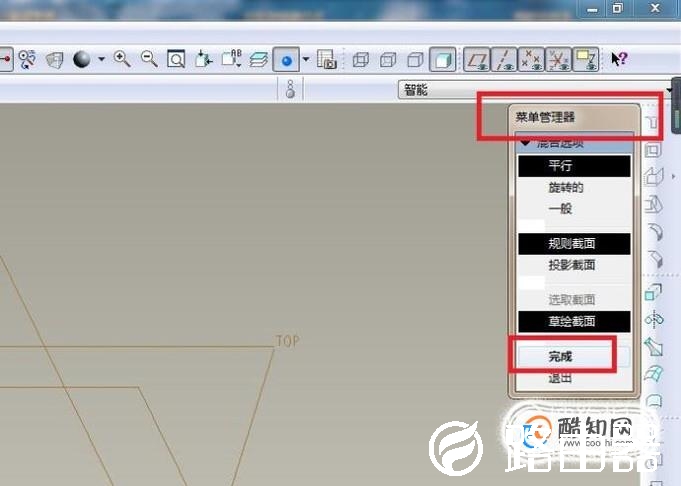

如下图所示，上一步执行完【插入——混合——伸出项】之后，这一步就出现了一个“菜单管理器”，看着菜单管理器中的信息，默认的设置已经很好了，不需更改了只需要点击最下面的“完成”。
04

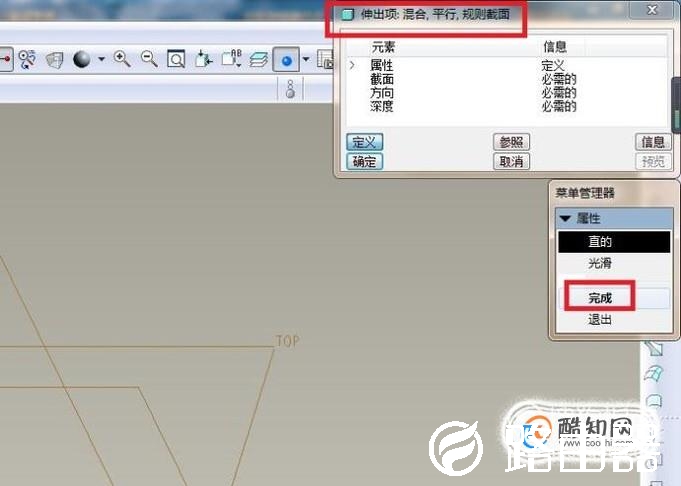

如下图所示，出现了“伸出项：混合，平行，规则截面”对话框和一个内容已经变化了的“菜单管理器”，看着默认的选择“直的”，笔者默默地点击了“完成”。
05

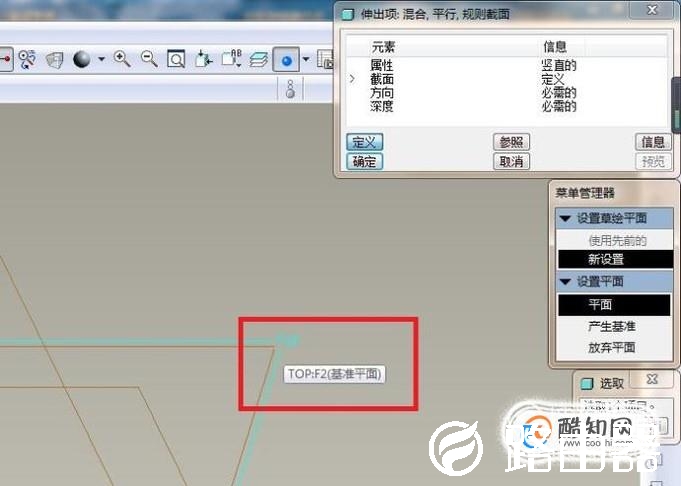

如下图所示，不变的对话框，变化的菜单管理器，根据菜单管理器的提示，需要我们选择平面，笔者看了看，选择了“TOP面”。
06

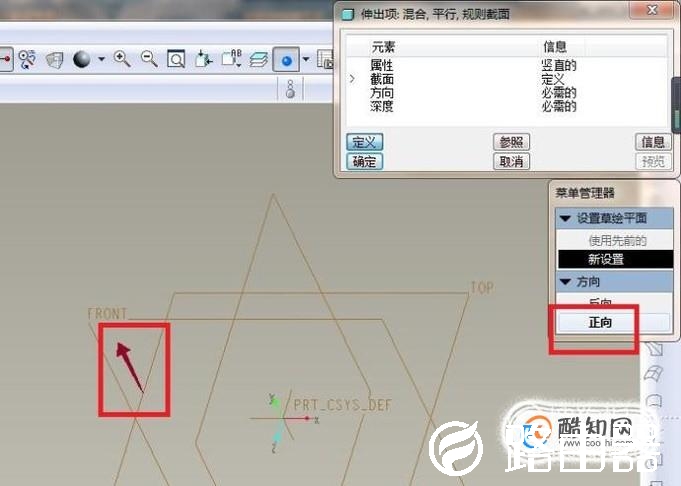

如下图所示，当我们选择完平面，又要去选择方向，软件这里没有强制默认，但是笔者还是习惯性的选择了“正向”。
07

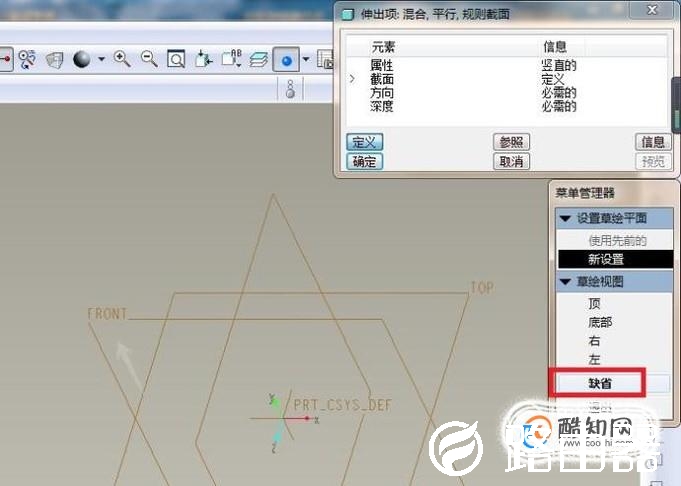

如下图所示，这一步很好选择，因为有“缺省”嘛，直接点击“缺省”就OK了。
08

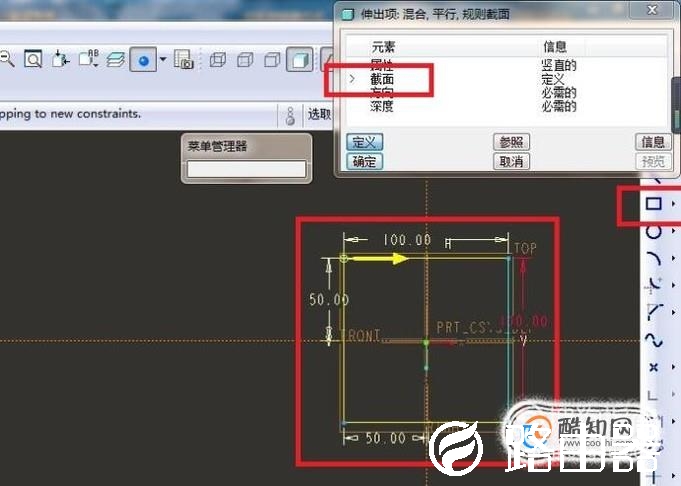

如下图所示，磨磨蹭蹭这么久，终于进入到草绘状态了，看着伸出项对话框可以知道：这是定义截面的地方。首先点击右边工具箱中的“矩形”图标，在草绘区域随手画一个矩形，然后修改矩形的尺寸，笔者修改成了100×100的正方形，并且矩形中心点与坐标原点重合。
09

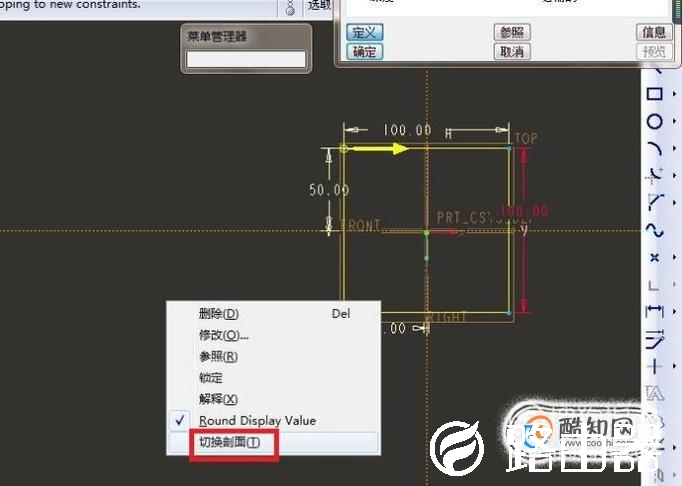

如下图所示，在草绘空白处长按鼠标右键至弹出下拉菜单为止，然后在下拉菜单中点击“切换剖面”。注意一下，一定有长按鼠标右键，不能快速单击一下就松开，否则有可能看不到出现下拉菜单。
10

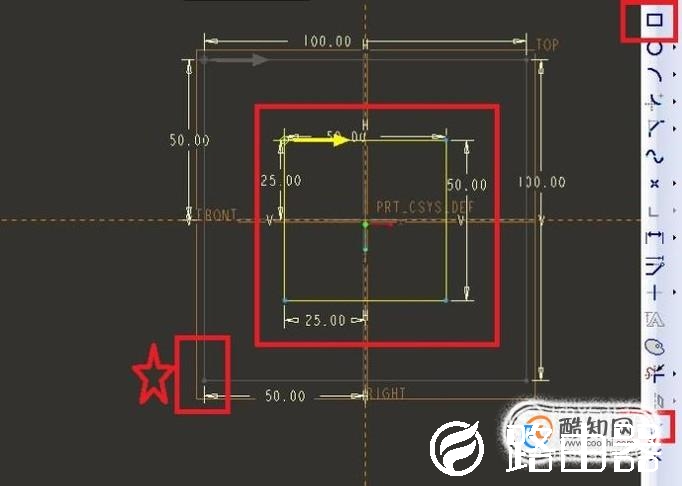

如下图所示，切换剖面之后，可以看到100×100的正方形线段都变暗淡了（见红色五角星处的正方形），然后继续第8步的操作：首先点击右边工具箱中的“矩形”图标，在草绘区域画一个矩形，修改矩形尺寸成50×50正方形，并使正方形中心点与坐标原点重合，最后别忘了点击右边工具栏中的“√”，至此，完成截面的定义。
11

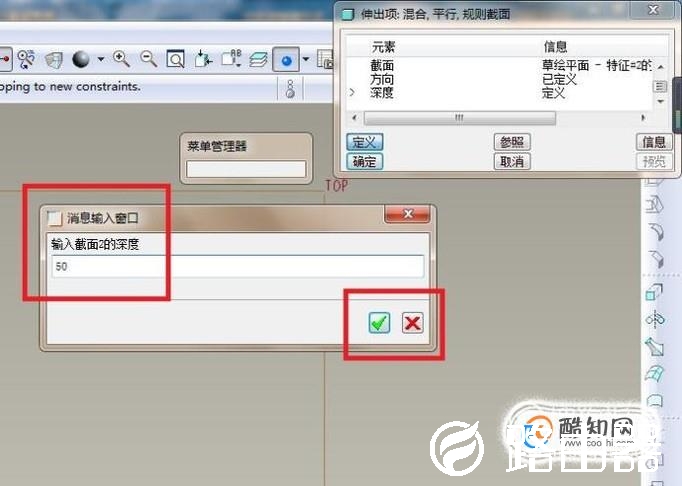

如下图所示，出现了一个“消息输入窗口”，根据窗口的信息提示：输入截面2的深度，笔者输入了50，最后点击右边绿色的“√”，完成深度的定义。
12

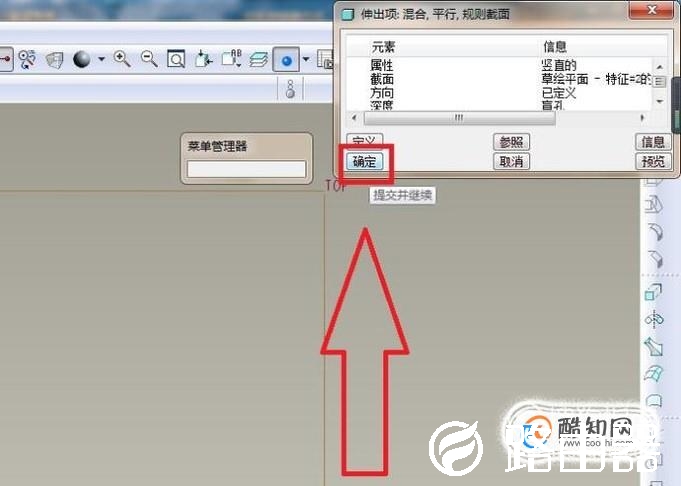

如下图所示，到了这一步，看着“伸出项：混合，平行，规则截面”对话框，各项元素都定义完成，我们只要点击“确定”就可以了。
13

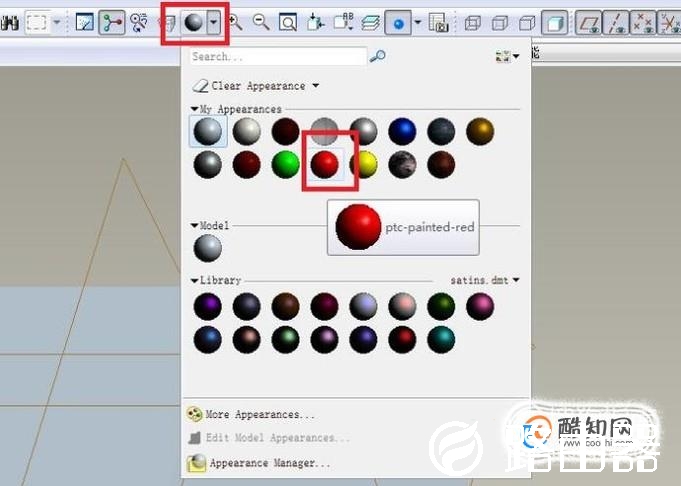

如下图所示，点击工具栏中的“颜色”图标右边的三角形，在其展开的下拉菜单中点击“红色”图标。
14

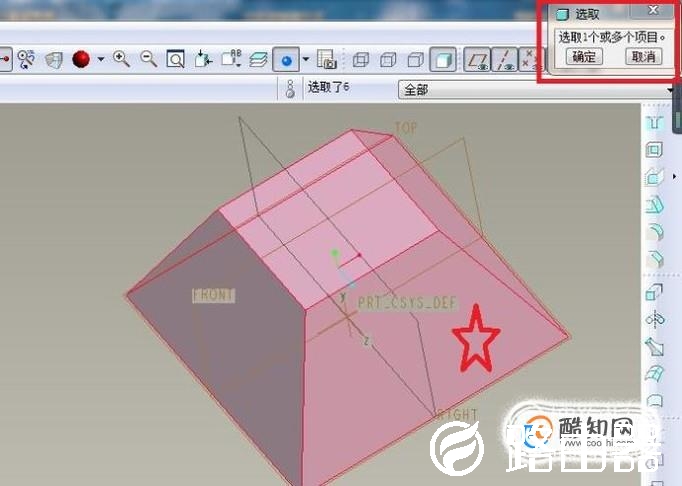

如下图所示，软件右上角出现了一个“选取”对话框，根据对话的提示：选取1个或多个项目，笔者将四棱台所有面都选中了（见下图红色五角星所在），最后点击“确定”
15

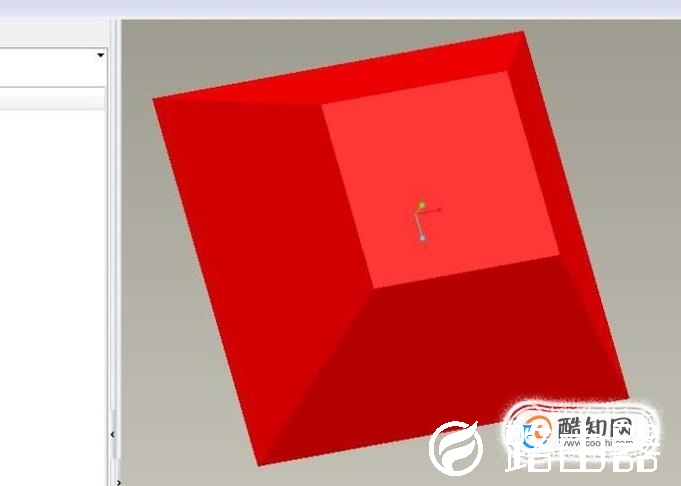

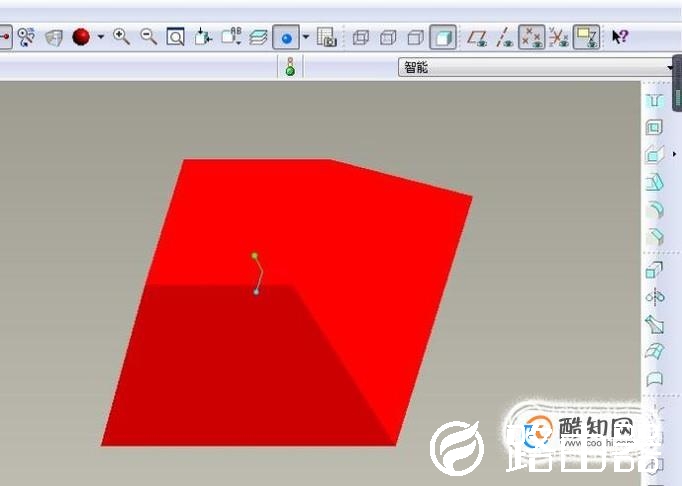

如下图所示，将多余的基准面、基准轴都隐藏起来，看着软件中一个红色的四棱台就这么简单的造出来了，是不是很有一种成就感呢？
以上就是关于“Pro/e如何造一个红色的四棱台？”希望能帮助到你！
