内六角扳手是笔者接触较多的一种工具，之前也写过一些其他三维软件造内六角扳手的指南，caxa实体设计是国产的三维软件，一直没怎么写，那么，今天就写一篇国产软件caxa造内六角扳手的指南，有兴趣的可以看看，没兴趣的请忽略。

工具/材料

电脑

caxa实体设计

操作方法 01

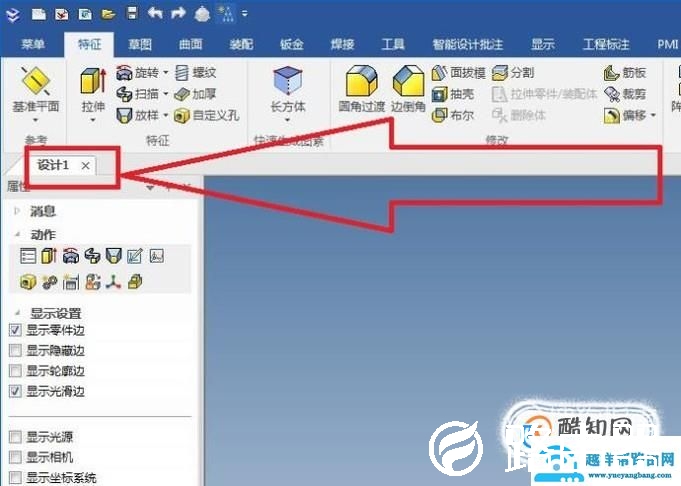

如下图所示，打开caxa实体设计软件之后，新建一个设计环境，软件默认的文件名为“设计1”。

02

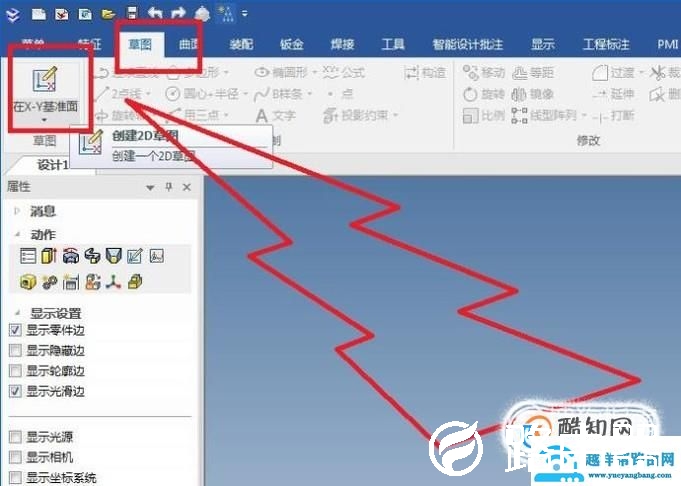

如下图所示，在标题栏中点击“草图”，然后在草图工具栏中点击“在X-Y基准面创建2D草图”。

03

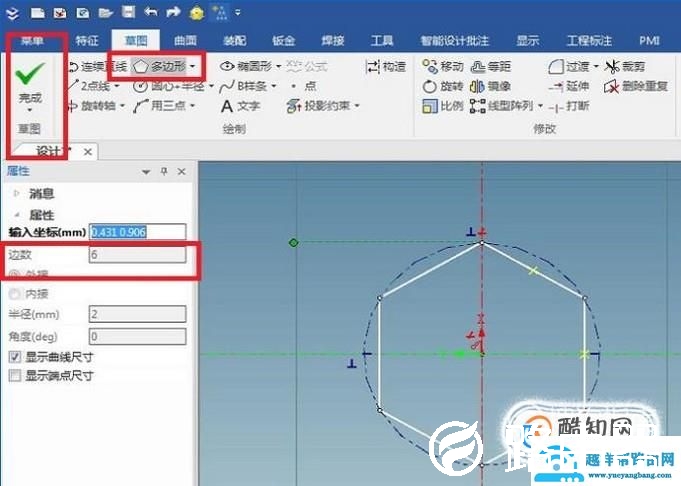

如下图所示，进入到2D草图界面，首先在工具栏中点击“多边形”图标，然后看左边的“属性”，然后在右边草图区域用鼠标左键点击坐标原点，然后在左边属性中设定边数为6，半径为2，回车，最后点击工具栏中的“完成”，退出草图。

04

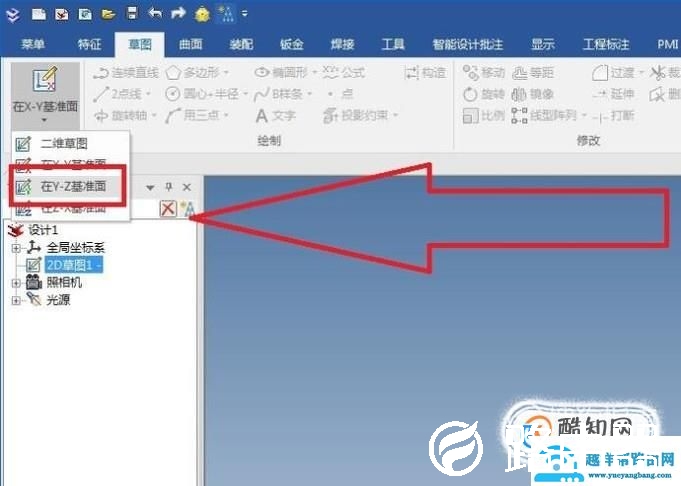

如下图所示，继续创建草图，这次是“在Y-Z基准面创建2D草图”。

05

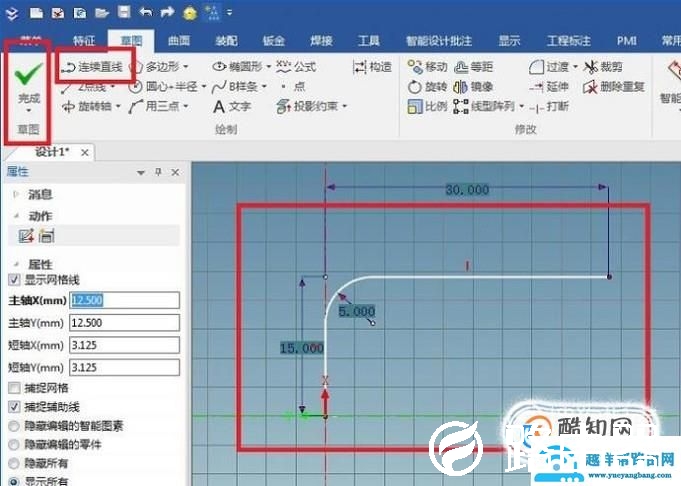

如下图所示，点击草图工具栏中的“连续直线”命令，以坐标原点为起点向上画一条长15的竖直线段，然后向右移动鼠标画一条长30的水平线段，再然后点击工具栏中的“圆角过渡”图标，在两条直线相交处画一个半径5的倒圆角，最后点击工具栏中的“完成”，退出草图。

06

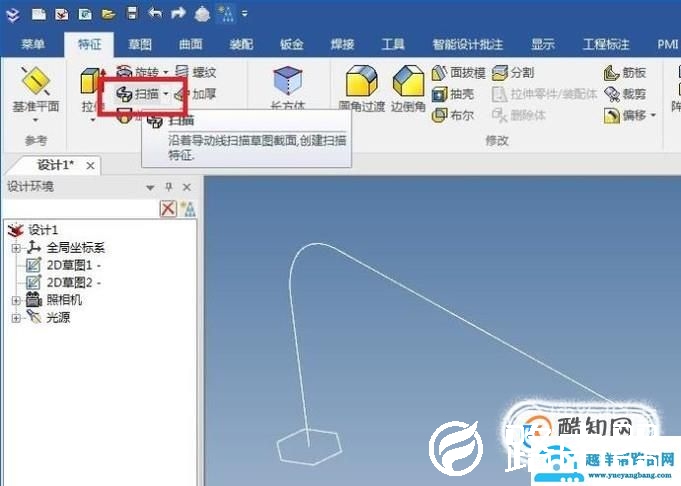

如下图所示，又回到了特征工具栏，在其中找到“扫描”图标，点击它。

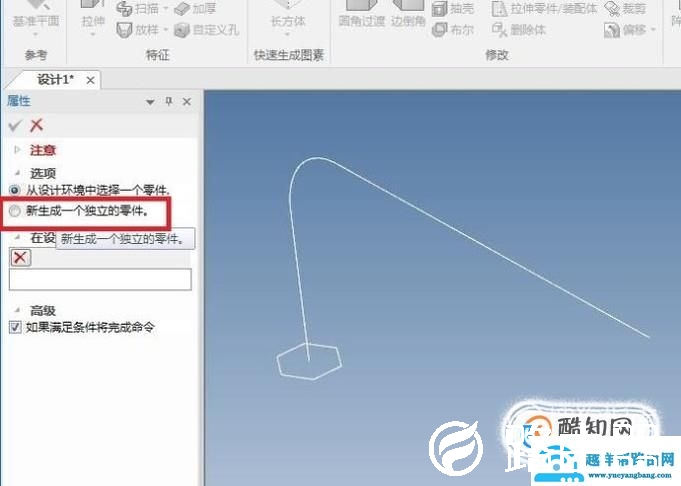

07

如下图所示，根据属性栏中的提示，我们点击“新生成一个独立的零件”。

08

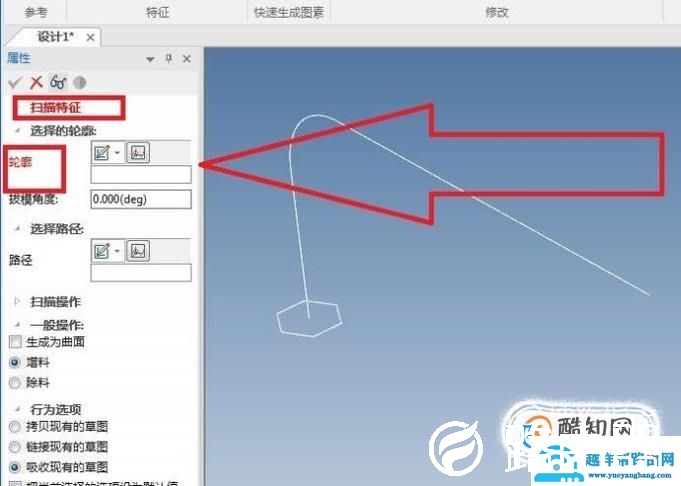

如下图所示，属性栏变了，出现了“扫描特征”，然后，首先要我们设置的是“轮廓”。

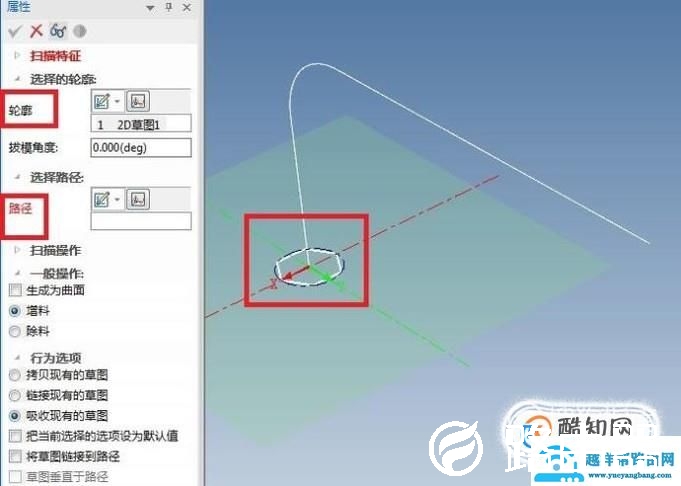

09

如下图所示，不出意外，轮廓一栏我们所选是“正六边形草图”，然后，属性中就提醒你，下一步要选择“路径”。

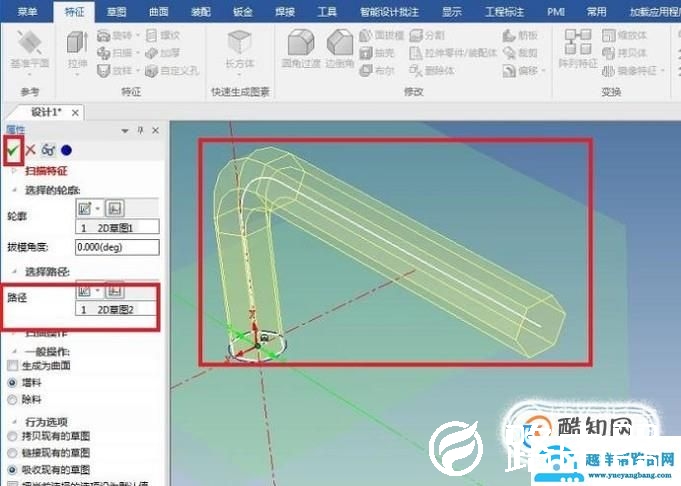

10

如下图所示，路径一栏我们就选择那个用“连续直线”命令画成的线段，然后预览效果就出来啦，然后我们就要打√了。

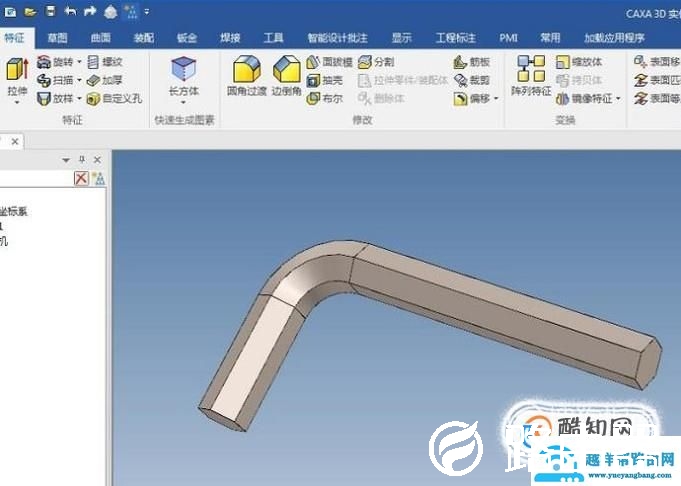

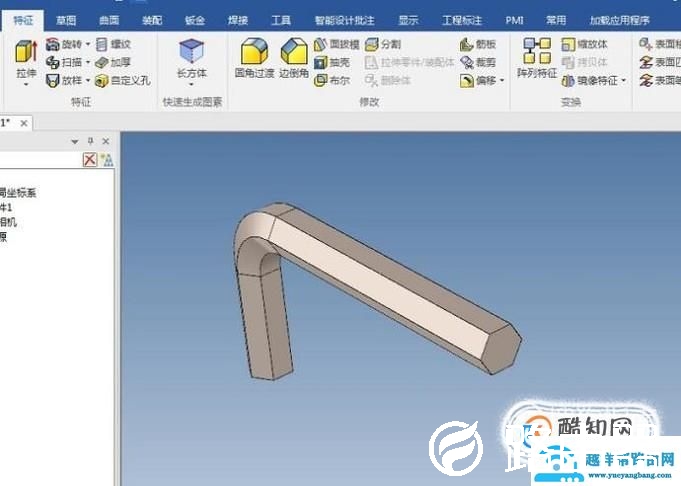

11

如下图所示，当我们上一步在属性中打√之后，一个内六角扳手就造出来了。

特别提示

这里免除了上色的步骤，如果有想法的同学，可以给它指定颜色
