还记得小学课本上的那个农民吗？春种秋收，粮食堆满仓，想起来了这个，就想用SolidWorks造一个简单的粮仓模型。
工具/材料
电脑
SolidWorks软件
操作方法 01

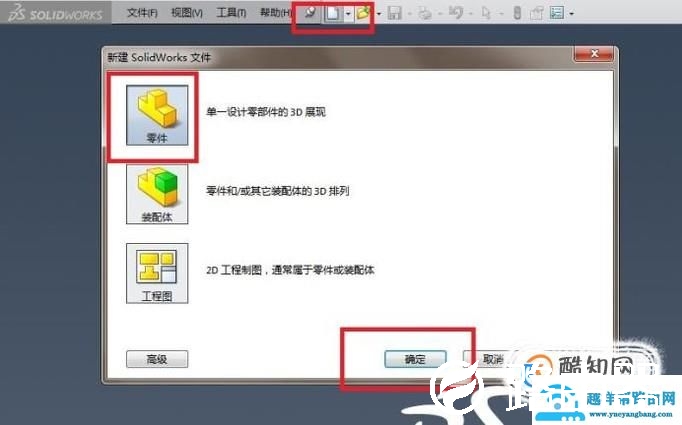

如下图所示，打开SolidWorks软件，新建一个空白的零件文件。
02

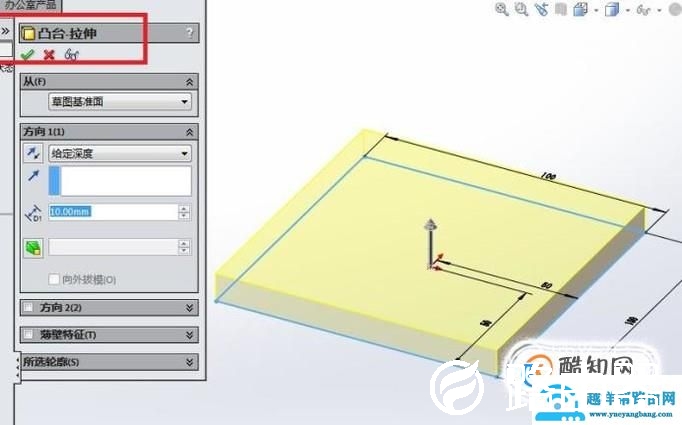

如下图所示，先用“拉伸凸台/基体”命令造一个100x100x10的长方体作为地面，放置粮仓。
03

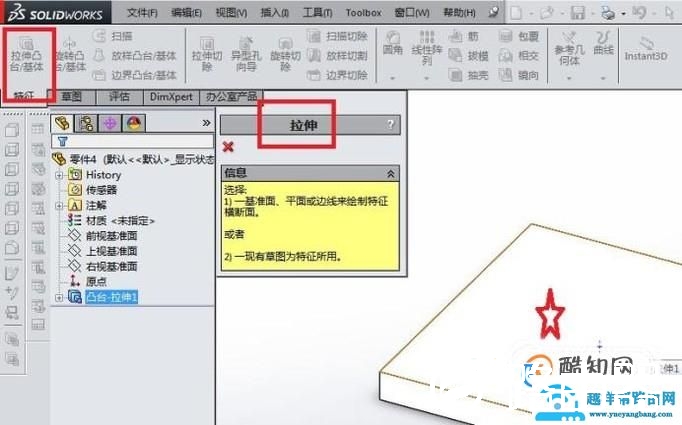

如下图所示，点击特征工具栏中的“拉伸凸台/基体”图标，弹出“拉伸”对话框，选择红色五角星所在的长方体的上表面为草绘平面。
04

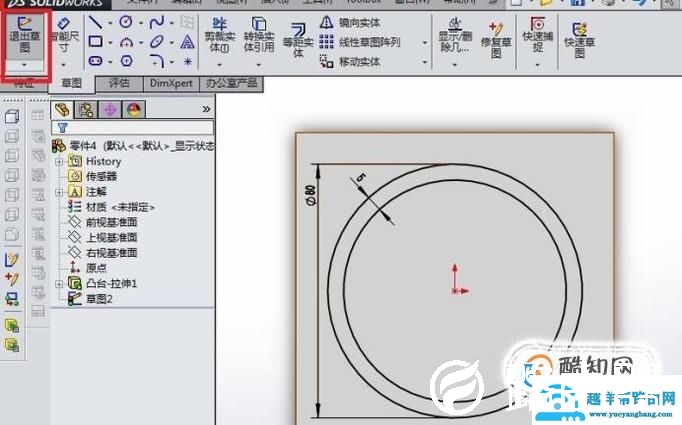

如下图所示，进入到草图工作状态，点击工具栏中的“圆”图标，画一个同心圆，点击工具栏中的“智能尺寸”图标，标注大圆直径ø80，两圆厚度5，别忘了“退出草图”。
05

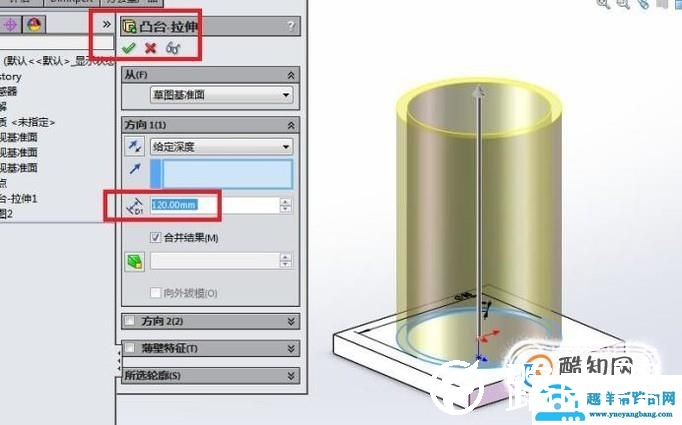

如下图所示，退出草图之后，回到了“凸台-拉伸”对话框，设置拉伸高度120，其余默认，打√，完成粮仓墙壁的创建。
06

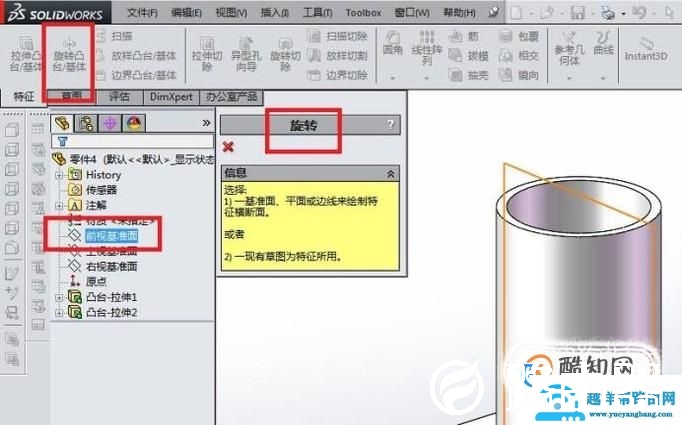

如下图所示，点击特征工具栏中的“旋转凸台/基体”图标，出现“旋转”对话框，在设计树中点击“前视基准面”。
07

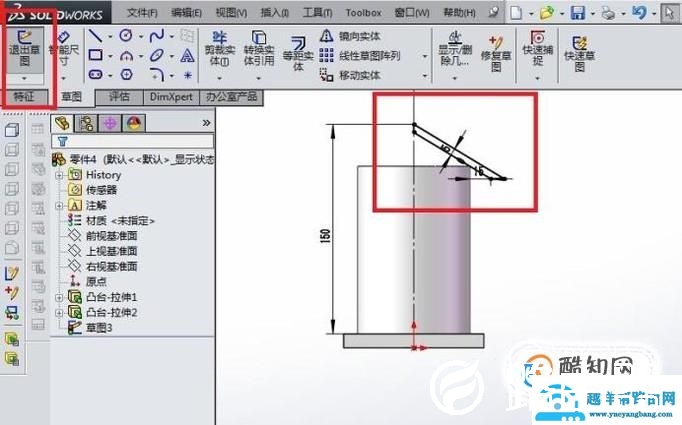

如下图所示，进入到草图界面，点击工具栏中的“直线”图标，勾线作为构造线，以坐标原点为起点画一条向上的中心线，点击工具栏中的“直线”命令，画四条实线，点击工具栏中的“智能尺寸”，参考下图尺寸进行标注，（也可以添加约束）最后的形状与下图类似即可，最后别忘了“退出草图”。
08

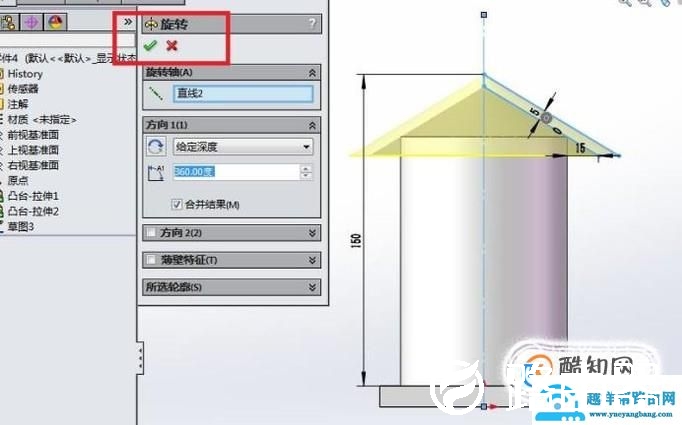

如下图所示，回到了“旋转”对话框，因为在草图中画了中心线，所以这里的旋转轴默认为那条在中心线，直接就有预览效果了，所以直接打√就好了，完成粮仓顶盖的创建。
09

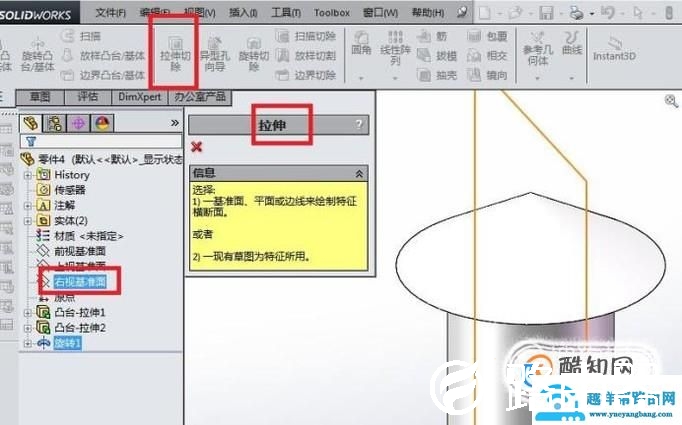

如下图所示，点击特征工具栏中“拉伸切除”图标，在弹出“拉伸”对话框之后再设计树中选择“右视基准面”。
10

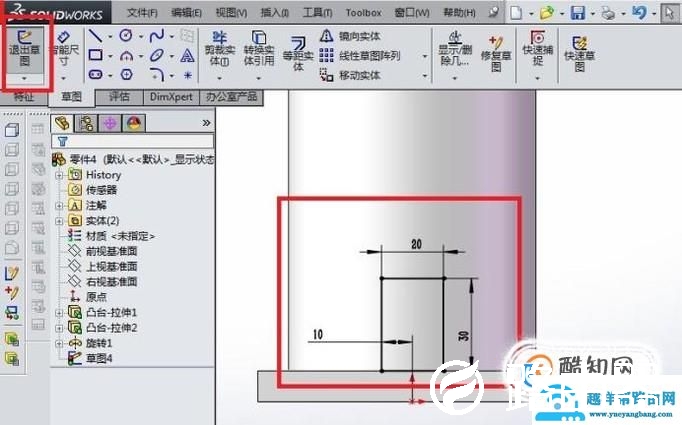

如下图所示，又进入到草图界面，点击工具栏中的“矩形”图标，画一个矩形，点击工具栏中的智能尺寸，参考下图尺寸进行尺寸标注，最后“退出草图”即可。
11

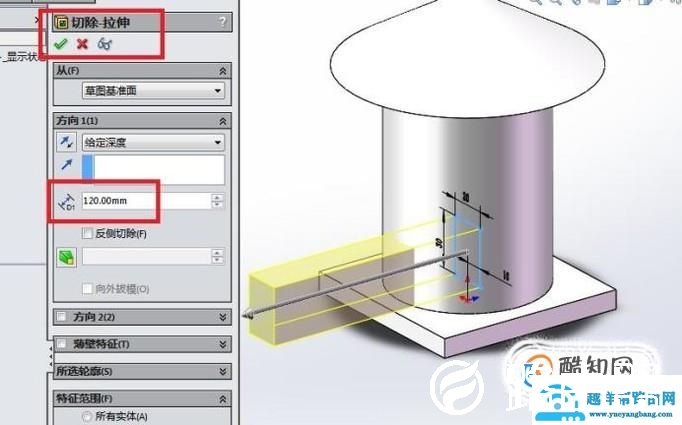

如下图所示，回到“切除-拉伸”对话框，看着预览效果还不错，直接点击√，完成粮仓门的创建。
12

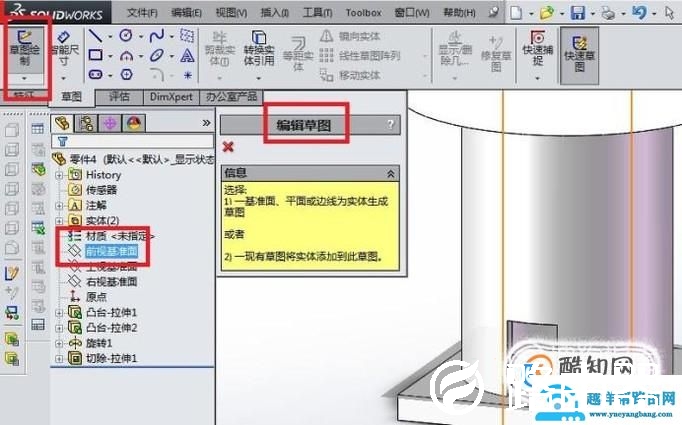

如下图所示，继续点击草图工具栏中的“草图绘制”命令创建草图，在出现“编辑草图”对话框之后，在设计树中点击“前视基准面”。
13

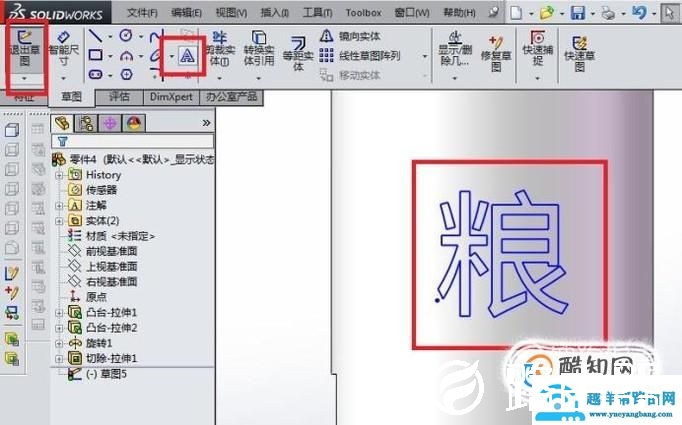

如下图所示，又一次进入到草图界面，这次点击工具栏中的“A”（文字图标），出现“草图文字”对话框，在文字一栏中输入“粮”字，取消默认勾选的“使用文档字体”，随后点击亮起来的“字体”按钮，弹出“选择字体”对话框，在其中设置字体为“黑体”，样式常规，高度看着给，感觉合适就行，点击“选择字体”对话框中的“确定”按钮，回到“草图文字”对话框，打√，然后用鼠标左键去拖动文字的定位点，给它找个合适的地方，最后就是“退出草图”了。这一步的具体操作有点多，最后需要的就是一个合适的“粮”字。
14

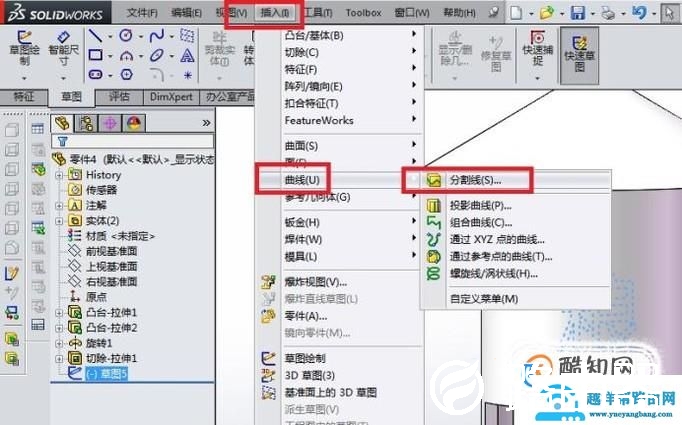

如下图所示，执行【插入——曲线——分割线】，激活“分割线”命令。
15

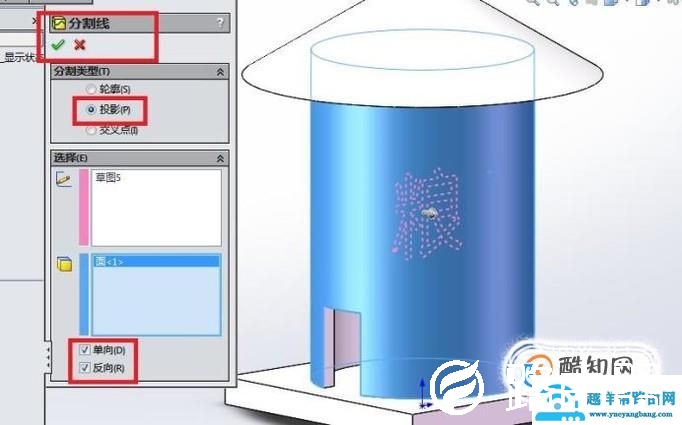

如下图所示，弹出“分割线”对话框，分各类型默认投影，草图默认文字|“粮”，我们要勾线“单向”和“反向”这两个选项，然后就是打√。
16

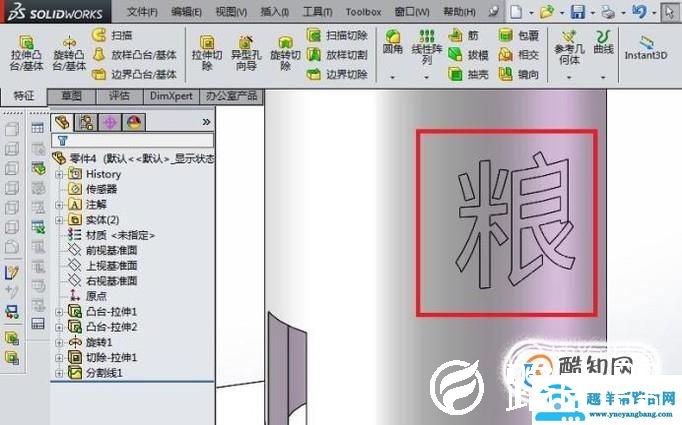

如下图所示，完成了分割线的创建，文字“粮”已经到了粮仓的墙壁上。
17

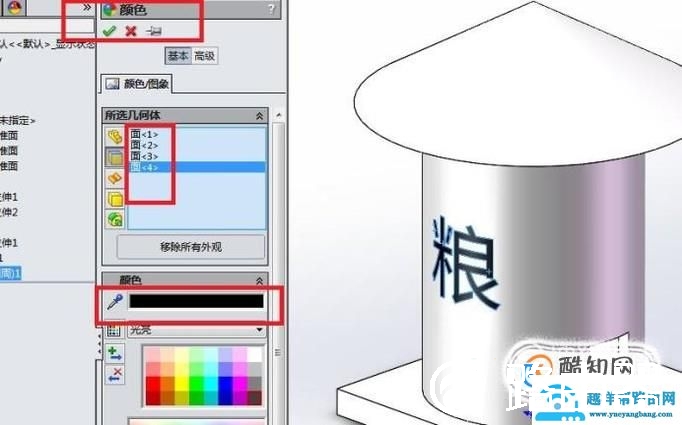

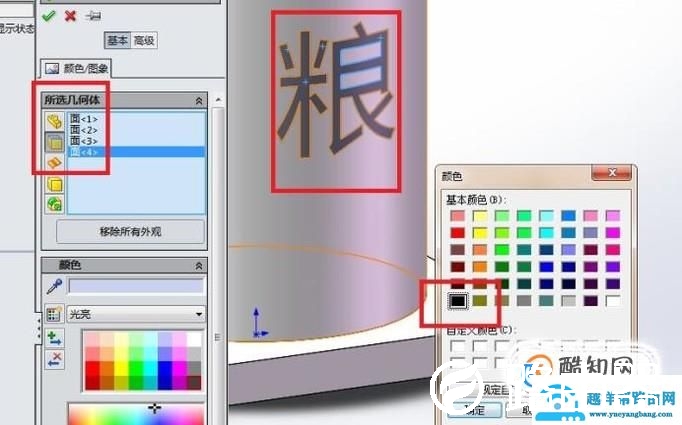

如下图所示，给“粮”字填充颜色，好与墙壁区分，笔者选择了填充“黑色”。
18

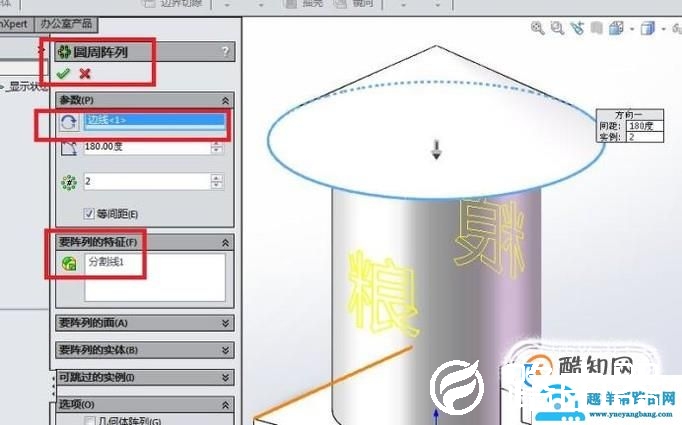

如下图所示，点击特征工具栏中的“线性阵列”下拉菜单中的“圆周阵列”，弹出“圆周阵列”对话框，要阵列的特征一栏选择“分割线”，角度180度，数量2个，方向选择“边线1”。
19
如下图所示，原以为阵列过来的会将颜色一起阵列过来，看来还是要再上一次颜色了。
20

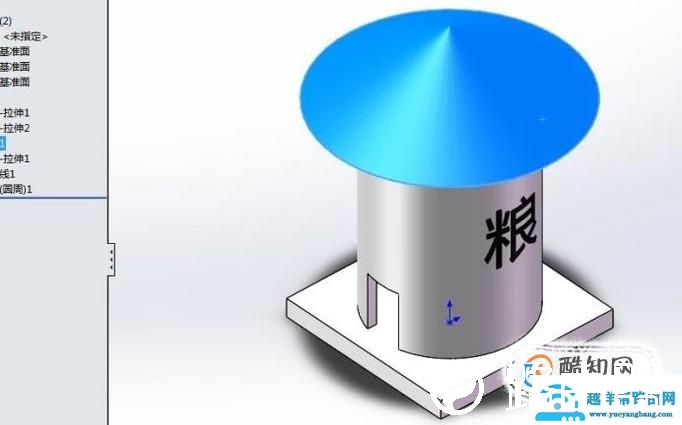

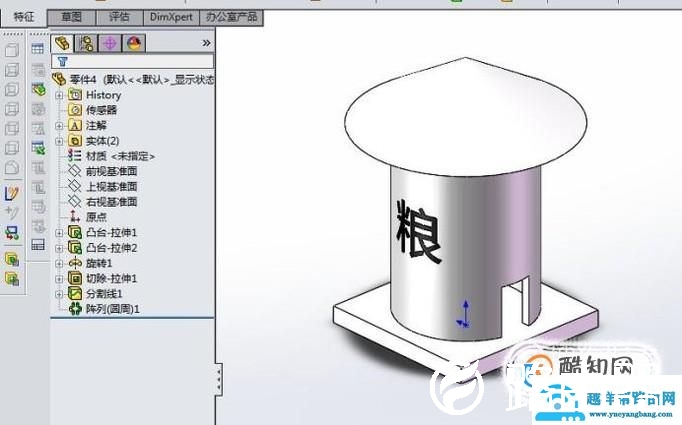

如下图所示，一个简单的粮仓模型就创建好了，虽然与实际上的粮仓有很大区别，但是与书上那简单到极致的图片比起来觉得还不错。
特别提示
如果对粮仓的外形颜色不满意，也可以单独给它们指定颜色，直到自己喜欢为止。
以上就是关于“如何用SolidWorks造一个粮仓模型？”希望能帮助到你！
