扭转弹簧是机械行业常用的标准件之一，那么，SolidWorks如何造扭转弹簧呢？有兴趣的可以继续往下翻！
工具/材料
电脑
SolidWorks软件
操作方法 01

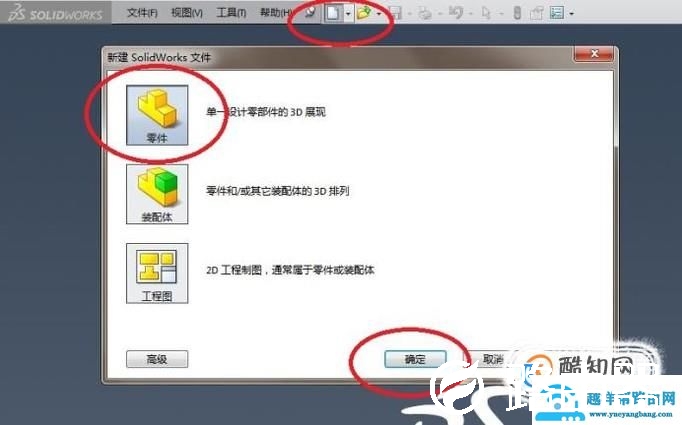

如下图所示，打开SolidWorks软件，点击标题栏中的“新建”图标，在随后弹出的“新建SolidWorks文件”对话框中选择“零件”，最后点击对话框下方的“确定”，至此，完成一个空白零件文件的创建。
02

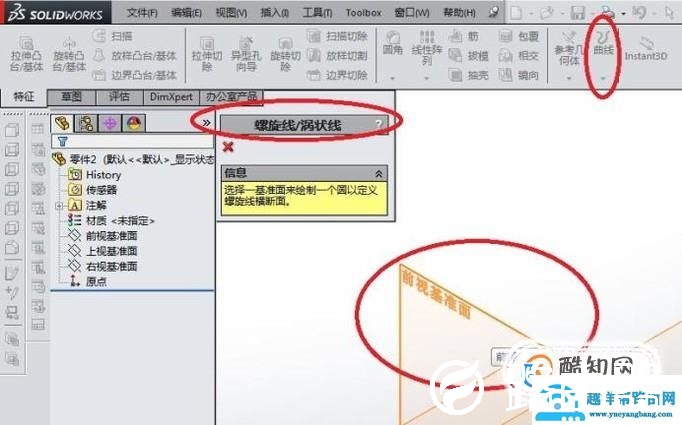

如下图所示，点击工具栏中的“曲线”图标，在其展开的下拉菜单中点击“螺旋线/涡状线”，随后弹出“螺旋线/涡状线”对话框和三个基准面，笔者选择“前视基准面”。
03

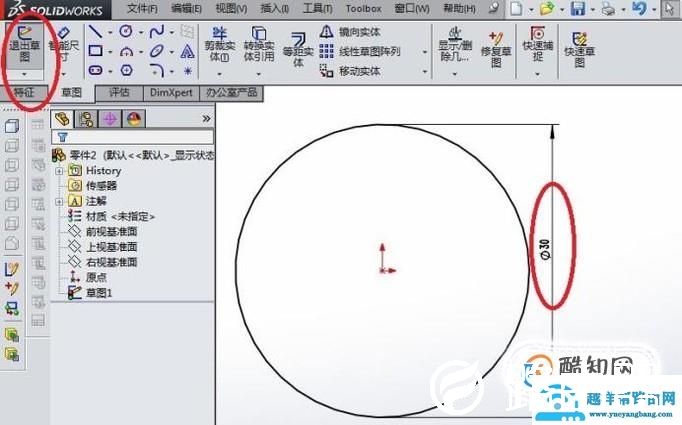

如下图所示，成功进入到草图状态，点击工具栏中的“圆”图标，以左边原点为圆心随手画一个圆，点击工具栏中的“智能尺寸”，标注圆直径为ø30，最后点击“退出草图”，完成草图的编辑。
04

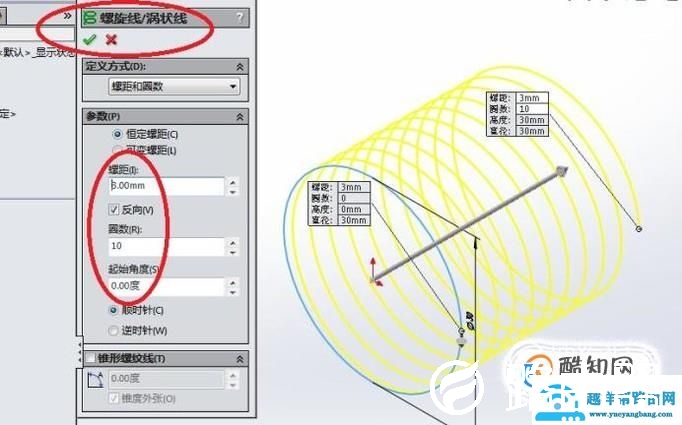

如下图所示，退出草图之后，回到了“螺旋线/涡状线”对话框，此时的对话框可不像开始那样简陋了，定义方式一栏，默认的是螺距和圈数，不用改，参数一栏恒定螺距不用变，其余的都要改，螺距改成3，勾选反向，圈数改成10，其实角度很重要，最好改成0，顺时针就不用动了，最后点击对话框左上角的√，完成螺旋线的创建。
05
如下图所示，点击草图工具栏中的“草图绘制”，随后弹出“编辑草图”对话框，再没有三个基准面出现，所以我们要在设计树中选择“上视基准面”。
06

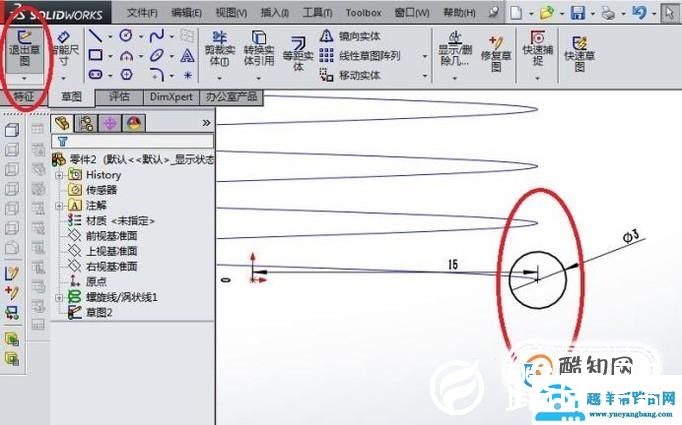

如下图所示，进入到草图状态，点击工具栏中的“圆”，在草图空表区域随手画一个圆，点击工具栏中ongoing的“智能尺寸”，主要标注三个尺寸，1、圆直径ø3，2、圆心与坐标原点横向距离15，3、圆心与坐标原点纵向距离0，完成这三个尺寸的标注就可以点击工具栏中的“退出草图”。
07

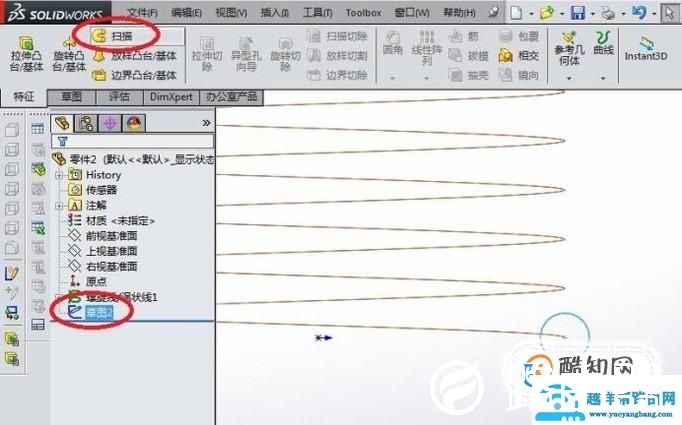

如下图所示先选中“草图”（圆），再点击特征工具栏中的“扫描”图标。

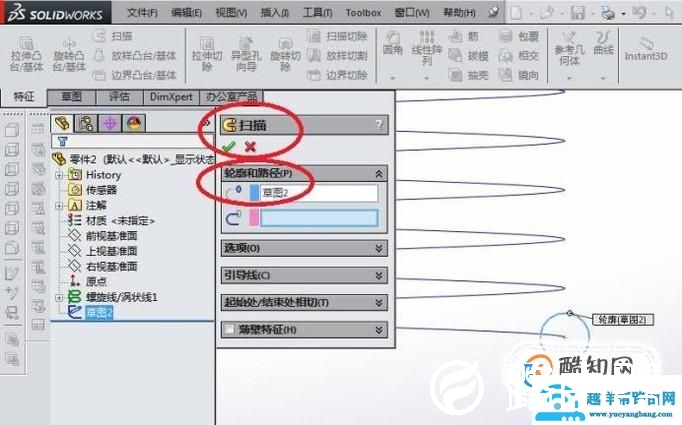

08
如下图所示，出现了“扫描”对话框，可以看到轮廓一栏默认的是之前选中的草图（圆），我们就只需要指定路径就可以了。
09

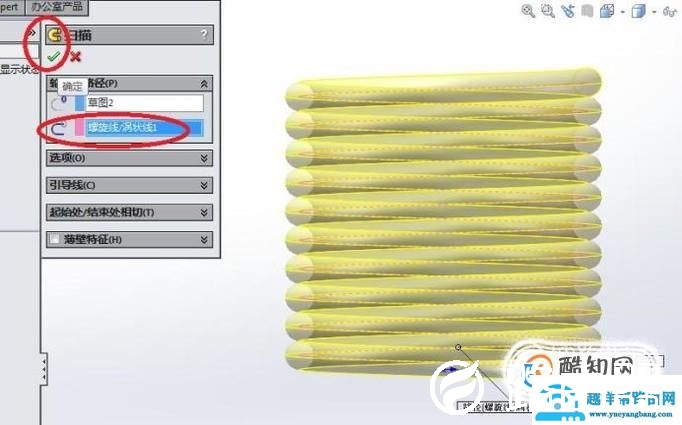

如下图所示，指定路径为之前画好的“螺旋线”，最后点击对话框左上角的√，完成扭转弹簧的主要部分。
10

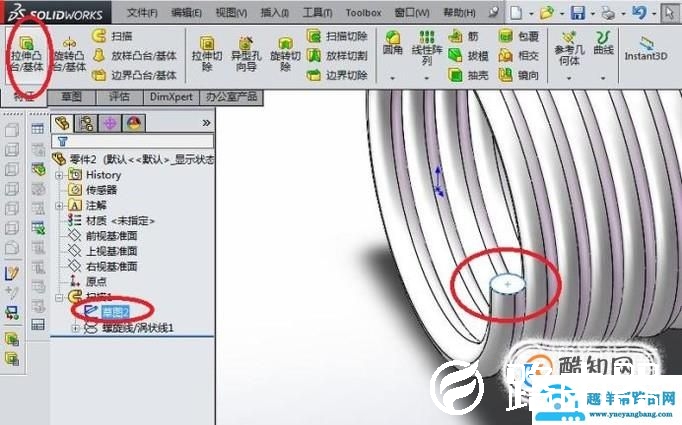

如下图所示，在设计树中选中之前的“草图2（圆）”再点击特征工具栏中的“拉伸凸台/基体”。
11

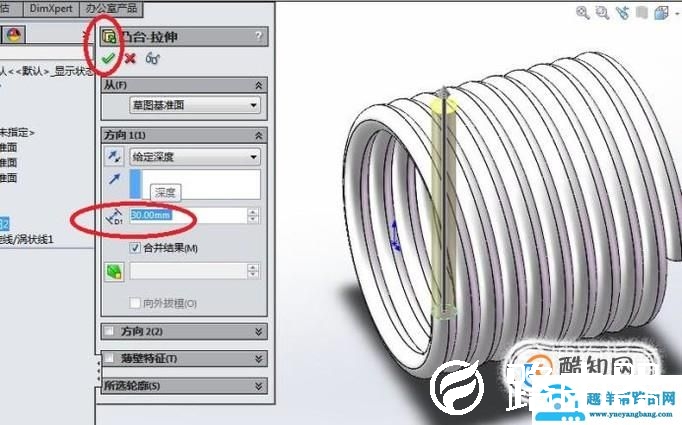

如下图所示，出现了“凸台-拉伸”对话框，设置拉伸高度为30，其余一切采用默认，直接点击对话框左上角的√，完成拉伸操作。
12

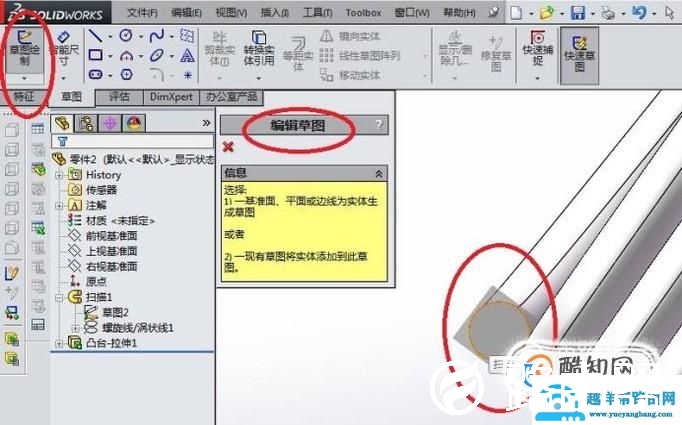

如下图所示，点击草图工具栏中的“草图绘制”，弹出“编辑草图”对话框，点击下图中红色框选中的平面，（也就是扫描实体的另一端的平面）。
13

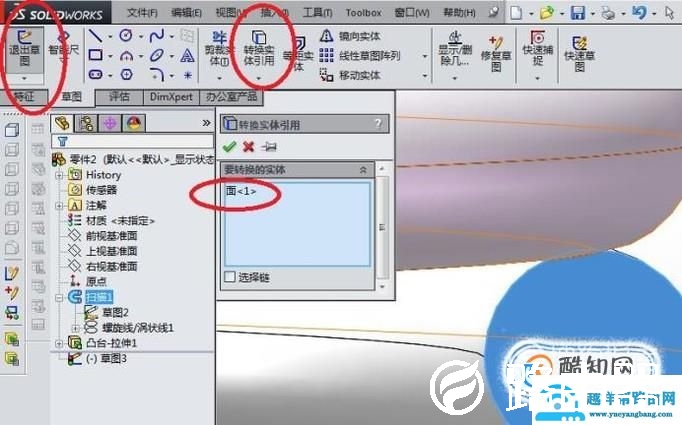

如下图所示，来到了草图工作界面，点击工具栏中的“转换实体引用”，弹出“转换实体引用”对话框，要转换的实体一栏选择“面<1>”，点击对话框左上角的√，完成实体引用，就会出现一个圆，这个圆的直径为ø3，且与实体重合，最后别忘了“退出草图”。
14

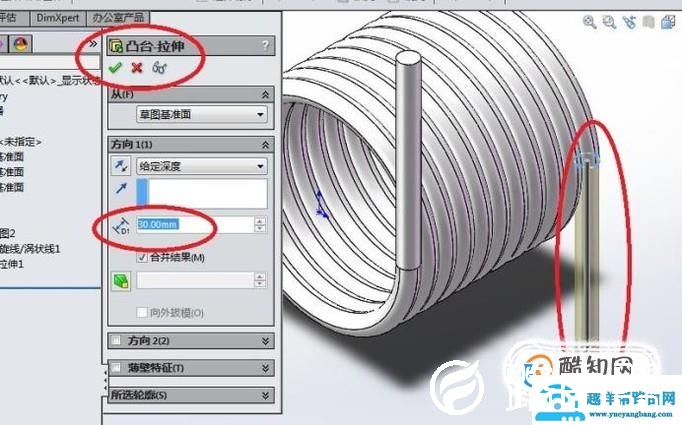

如下图所示，点击特征工具栏中的“拉伸凸台/基体”图标，弹出“凸台-拉伸”对话框，一如第11步，拉伸30mm就OK了。
15

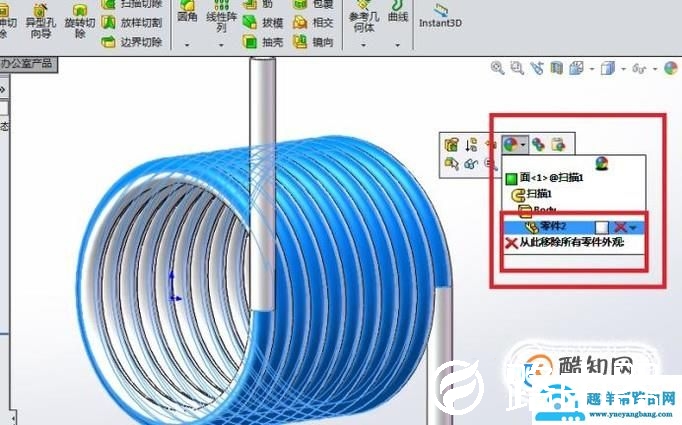

如下图所示，鼠标左键单击实体，在弹出的工具栏中点击“外观”图标，在它展开的下拉菜单中点击“零件”，这样就是给整个零件上色了。
16

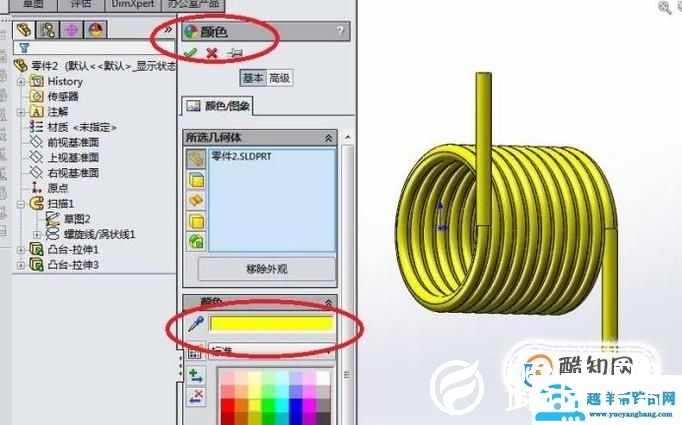

如下图所示，颜色一栏笔者选择了黄色，所以预览效果就是整个实体都变成了黄色。
17

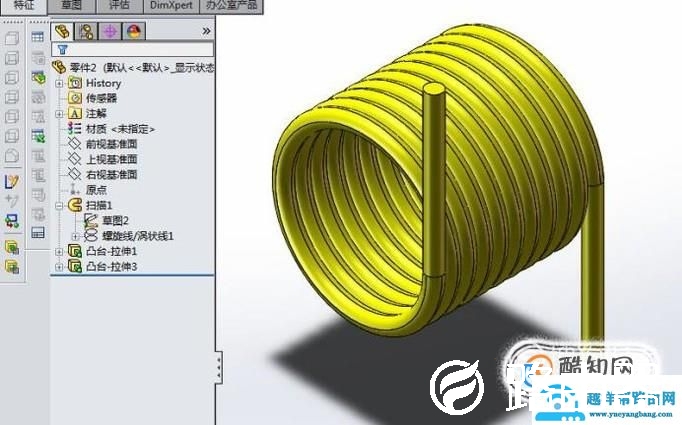

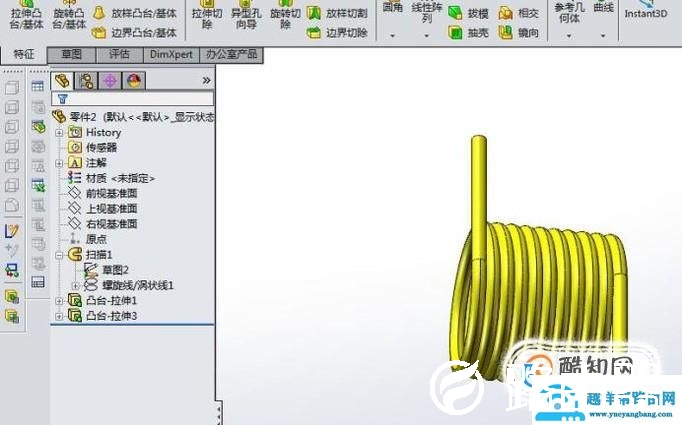

如下图所示，一个黄色的扭转弹簧就这样在SolidWorks中造出来了。
以上就是关于“solidworks如何造扭转弹簧？”希望能帮助到你！
