太极图是笔者最熟悉的道教符号，也是笔者最喜欢画的符号，之前用SolidWorks、CAD等都画过，这里再分享一下UG中的画法。
工具/材料
电脑
UG10.0软件
操作方法 01

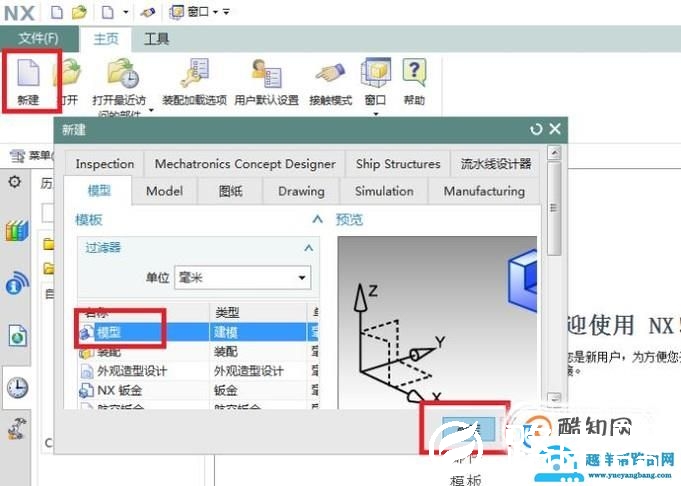

如下图所示，打开UG10.0软件，点击工具栏中的“新建”图标，然后在弹出的“新建”对话框中选择“模型”，最后点击“确定”，至此，完成一个空白模型文件的创建。
02

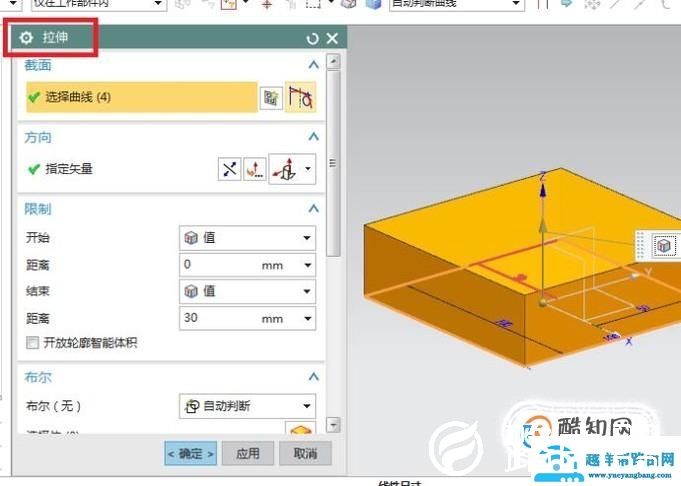

如下图所示，拉伸一个100x100x30的长方体作为演示所用。
03

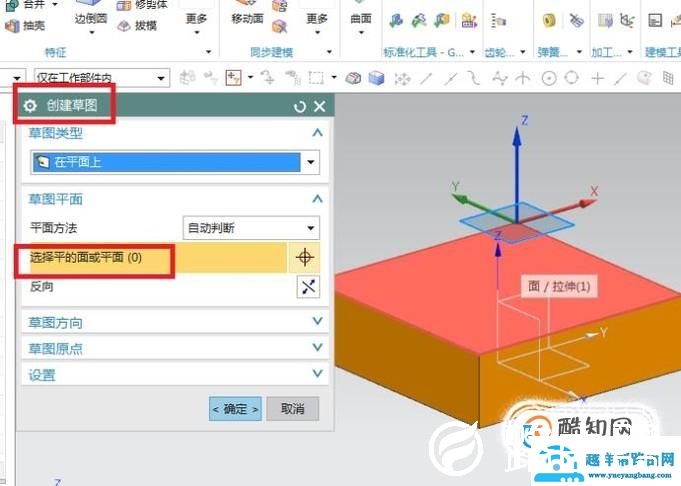

如下图所示，点击工具栏中的“草图”图标，弹出一个“创建草图”对话框，然后选择长方体的上表面作为草图平面。
04

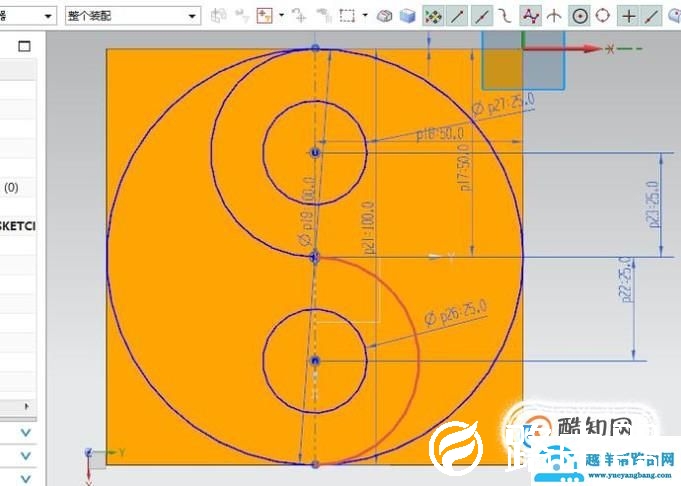

如下图所示，画一个太极图轮廓。点击工具栏中的直线图标，以正方形上下两边的中点为端点画一条竖直的辅助线（作为参考线），然后点击工具栏中的“圆”图标，先后画五个圆，一个大圆：直径100，两个中圆：直径50，两个小圆：直径25，它们的圆心都在辅助线上，正好将辅助线等分成四份。
05

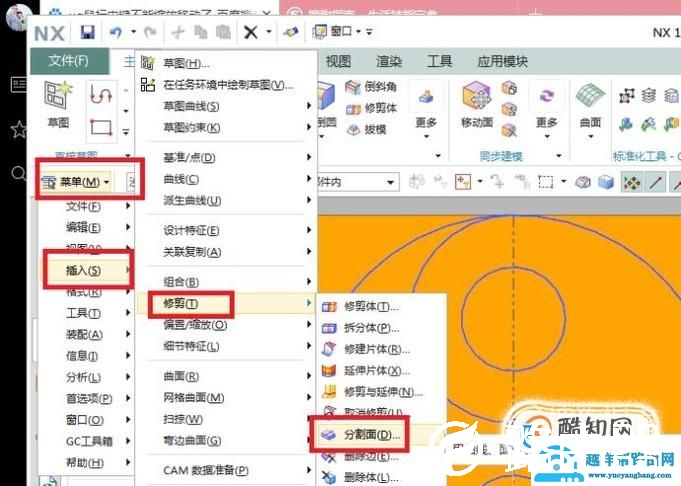

如下图所示，执行【菜单——插入——修剪——分割面】，激活分割面命令。
06

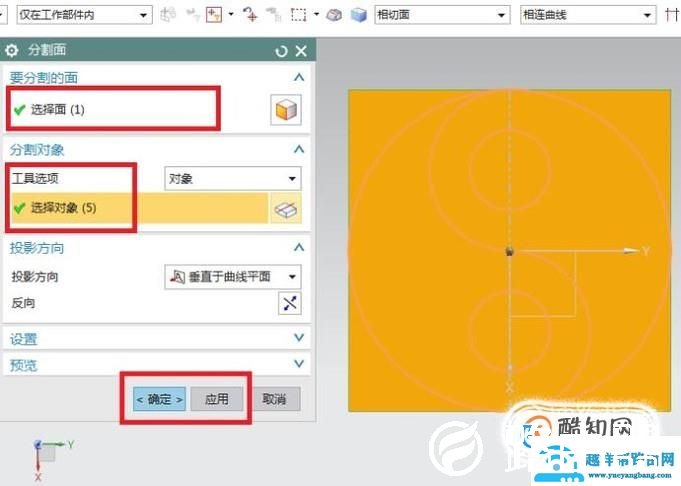

如下图所示，出现“分割面”对话框，要分割的面一栏选择长方体上表面（也就是太极图轮廓线所在的平面）工具一栏选择全部的太极图轮廓线，最后点击“确定”。
07

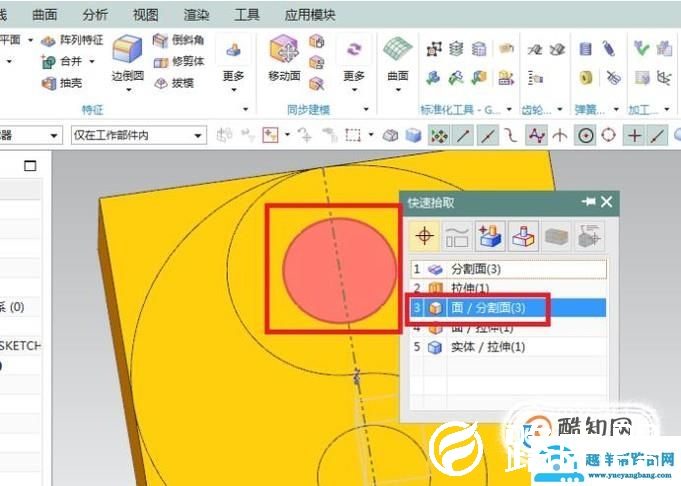

如下图所示，这个太极图的轮廓线成功的将长方体上表面分割成多份，将鼠标光标移动到下图中变色的那个小圆中，等到光标变成了十字形再单击鼠标左键，然后弹出“快速选取”对话框，然后在对话框中一个个面去选，当我们要选的这个小圆的颜色变的不同时，那个面就是我们要选择的面，然后点击它。
08

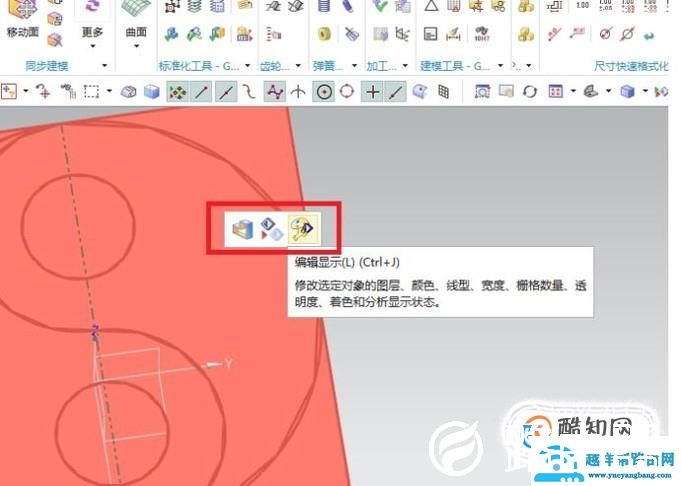

如下图所示，出现一个工具栏，有三个选项图标，我们选择最右边的“编辑显示”图标。
09

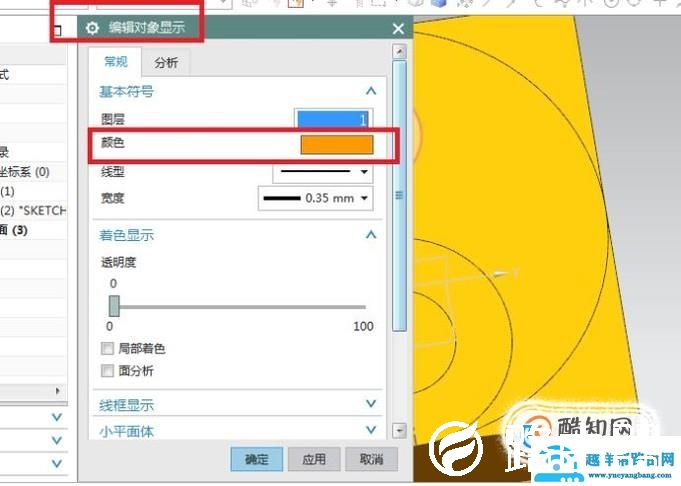

如下图所示，出现“编辑对象显示”对话框，注意颜色一栏，默认的颜色是橙黄色。
10

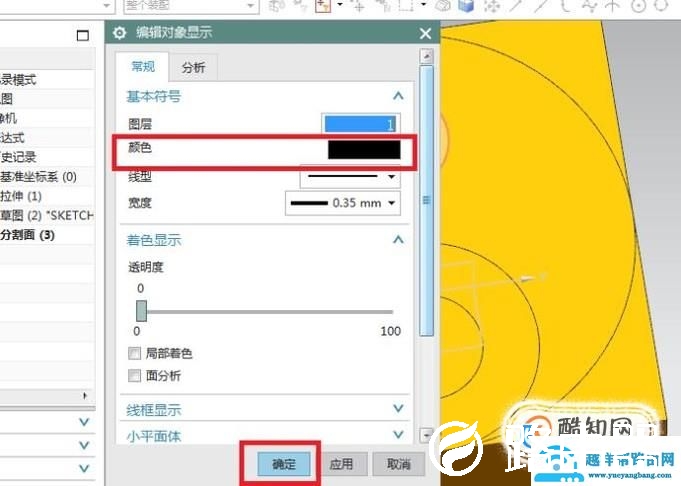

如下图所示，点击颜色一栏中的“橙黄色”部分，会弹出一个“颜色”对话框，我们选择其中的“黑色”，并点击“确定”，然后回到了“编辑对象显示”对话框，点击对话框下方的“确定”。
11

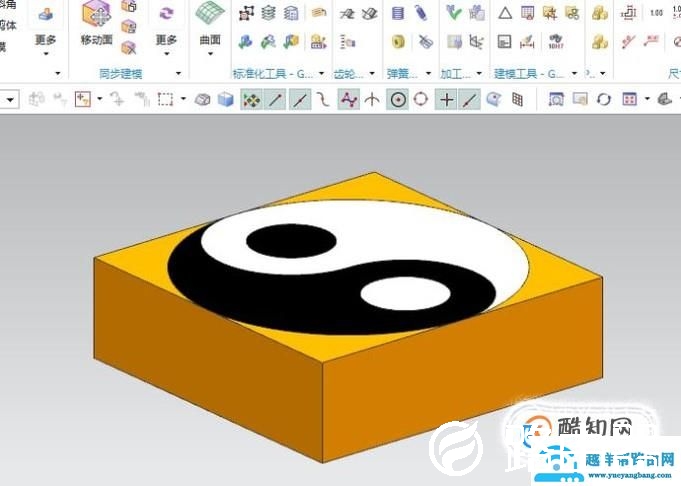

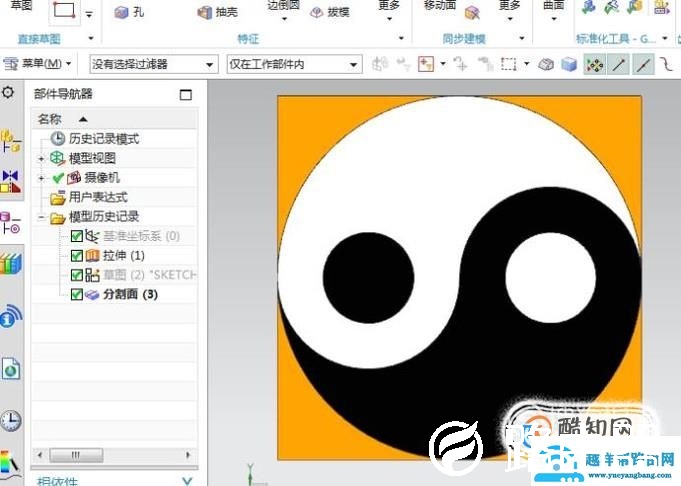

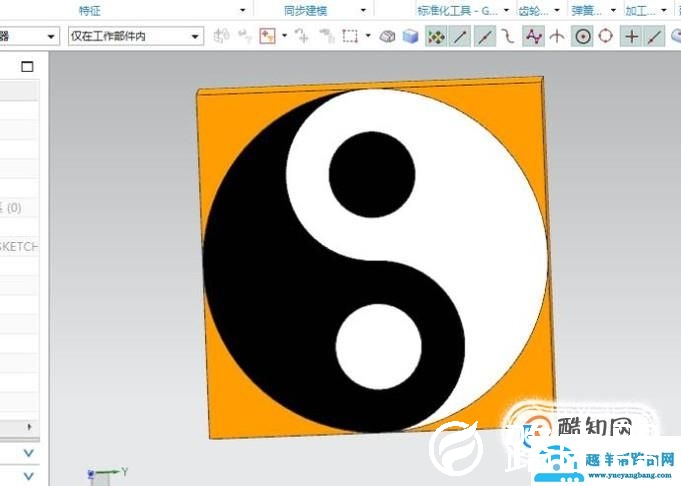

如下图所示，用第10步中的方法，继续去给太极图其余部分更换颜色，最后就成了我们需要的黑白太极图。
