SolidWorks如何创建一个香烟?

路由器网投稿:文章是关于”SolidWorks如何创建一个香烟?”的相关知识分享,希望可以帮到大家。 – 素材来源网络 编辑:小易。

SolidWorks如何创建一个香烟?

对于烟民而言,香烟是不可缺少的生活用品,那么,如何用SolidWorks创建一个香烟呢?

SolidWorks如何创建一个香烟? 工具/材料

电脑

SolidWorks软件

操作方法 01

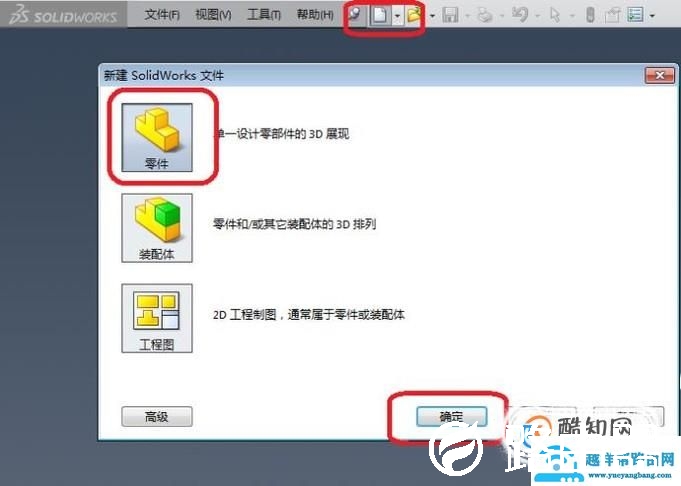

如下图所示,打开SolidWorks软件,新建一个空白的零件文件。

SolidWorks如何创建一个香烟? 02

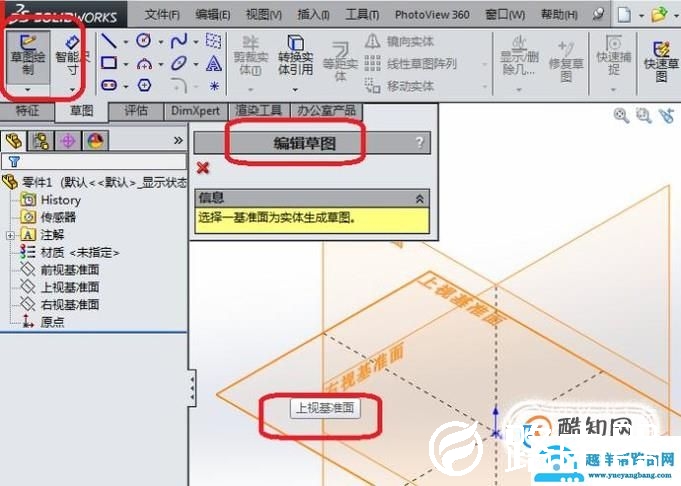

如下图所示,点击草图工具栏中的“草图绘制”图标,出现一个“编辑草图”对话框和三个基准面做成的坐标系,然后,我们选择一个基准面作为草图平面。(笔者选择了上视基准面)。

SolidWorks如何创建一个香烟? 03

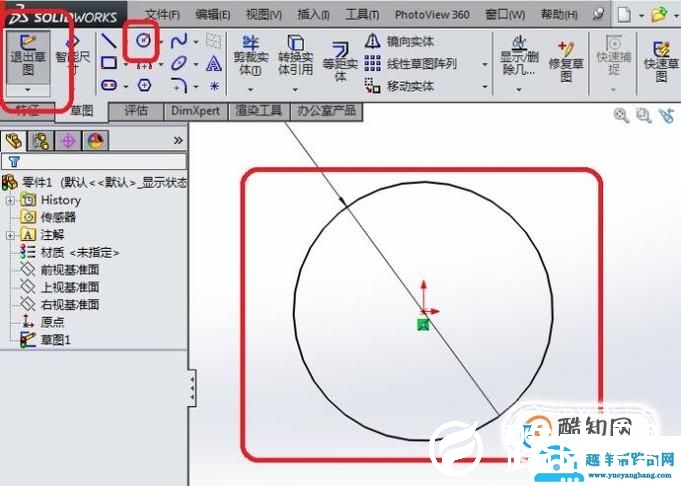

如下图所示,进入到草图状态,点击工具栏中的“圆”图标,以坐标原点为圆心画一个直径为10的圆,点击工具栏中的“智能尺寸”对圆进行标注(如果确定画的圆直径是10,那么这一步其实可以省略),最后点击工具栏中的“退出草图”,完成草图的编辑。

SolidWorks如何创建一个香烟? 04

如下图所示,先选中草图,然后点击特征工具栏中的“拉伸凸台/基体”图标,随后会出现一个“凸台-拉伸”对话框,注意方向是向下拉伸的,如果方向不对,可以调整,将拉伸深度修改为50,最后点击对话框左上角的√,完成香烟的烟草部分创建。

SolidWorks如何创建一个香烟? 05

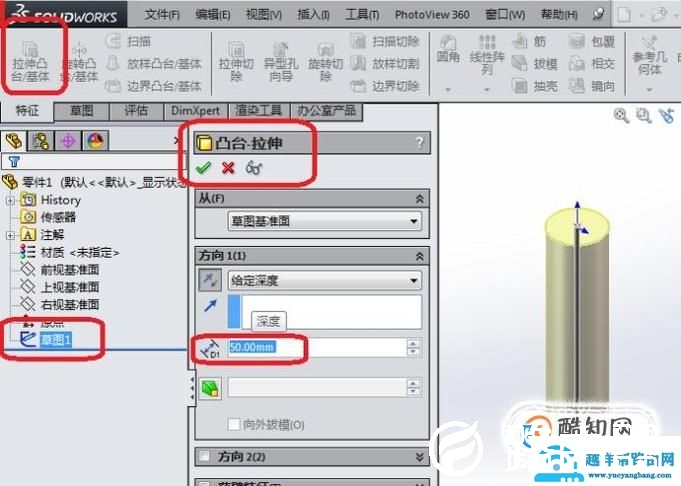

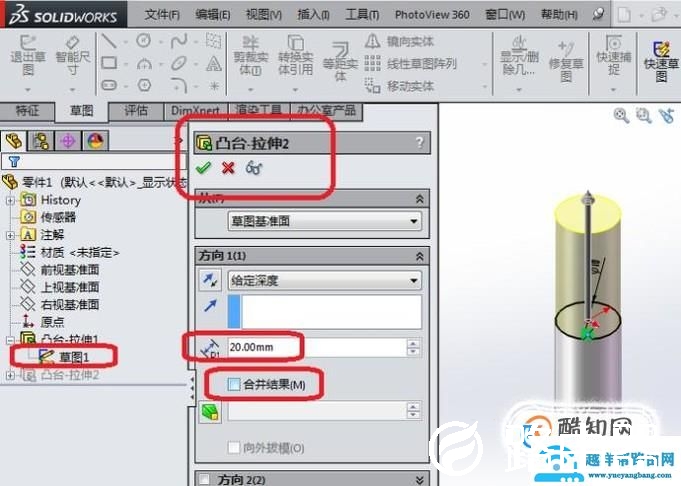

如下图所示,在设计树中先选中“草图1”,再点击特征工具栏中的“拉伸凸台/基体”图标,出现“凸台-拉伸”对话框,这次的拉伸方向是向上的,而软件一般也是默认向上,所以不用改,修改一下拉伸高度为20,最后取消勾选“合并结果”,最后的最后,点击对话框左上角的√,完成烟头部分的拉伸操作。

SolidWorks如何创建一个香烟? 06

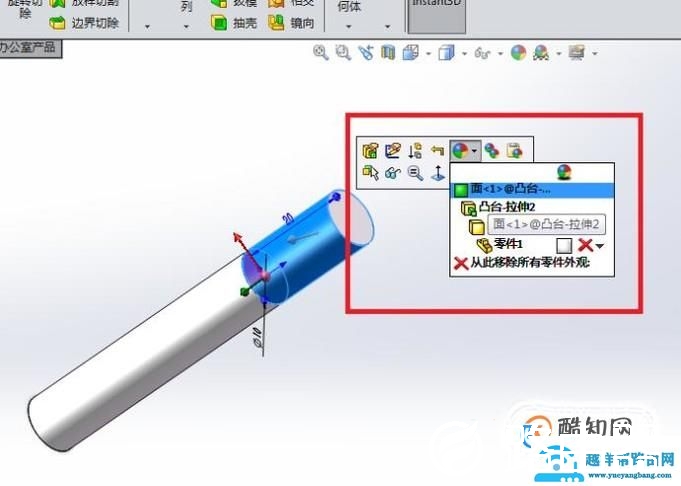

如下图所示,鼠标左键点击烟头部分的曲面,在弹出的工具栏中点击“外观”图标,在其展开的下拉菜单中点击第一项“面”。

SolidWorks如何创建一个香烟? 07

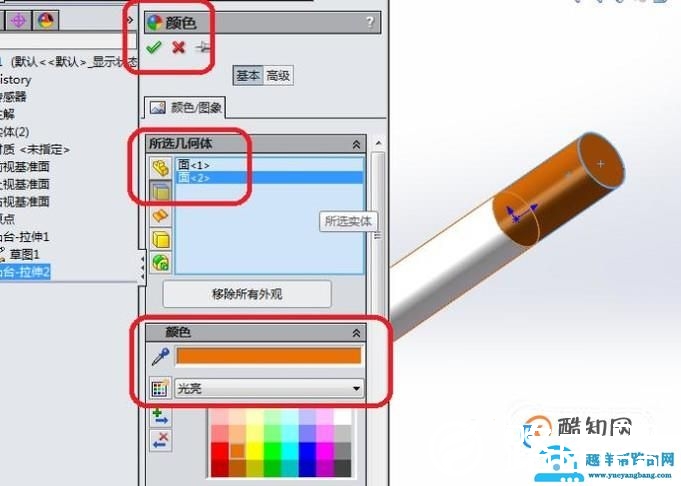

如下图所示,出现“颜色”对话框,所选几何体一栏中再点击一下香烟头部的平面,颜色一拉中先选择“光亮”,再选择橙色,最后点击对话框左上角的√,完成香烟头部的上色。

SolidWorks如何创建一个香烟? 08

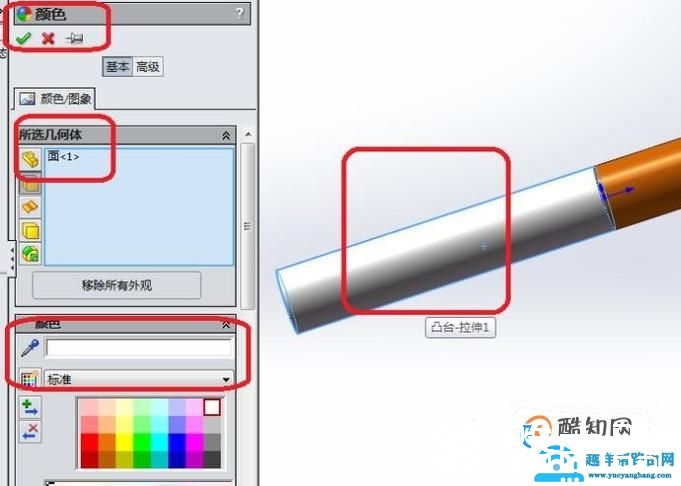

如下图所示,重复第6、7步的操作,对香烟烟草部分进行上色处理,颜色为标准白色。

SolidWorks如何创建一个香烟? 09

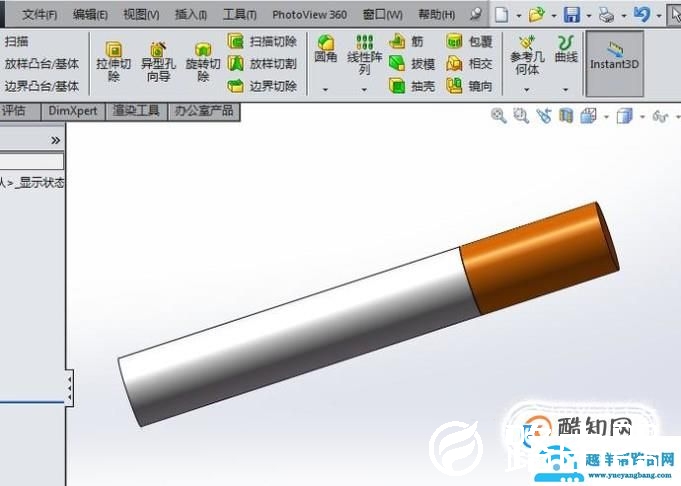

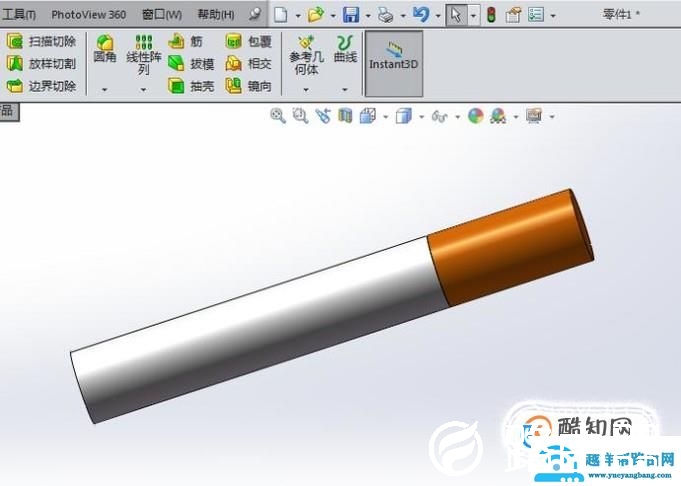

如下图所示,一个香烟模型就造好了。看起来跟实际的香烟大小有点不同哦,那是因为笔者不是烟民,对香烟的印象只能凭记忆加想象。
