手机充电器是现在日常生活中常见的日用品，UG10.0是三维建模软件，那么，用UG10.0软件如何创建一个手机充电器模型？
工具/材料
电脑
UG10.0软件
操作方法 01

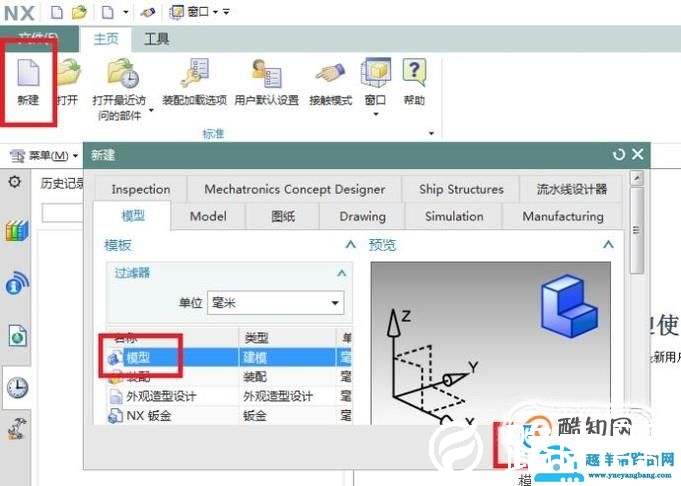

如下图所示，打开UG10.0软件，点击标题栏中的“新建”图标，在弹出的“新建”对话框中点击“模型”，再点击“新建”对话框下方的“确定”，至此，完成模型文件的创建。
02

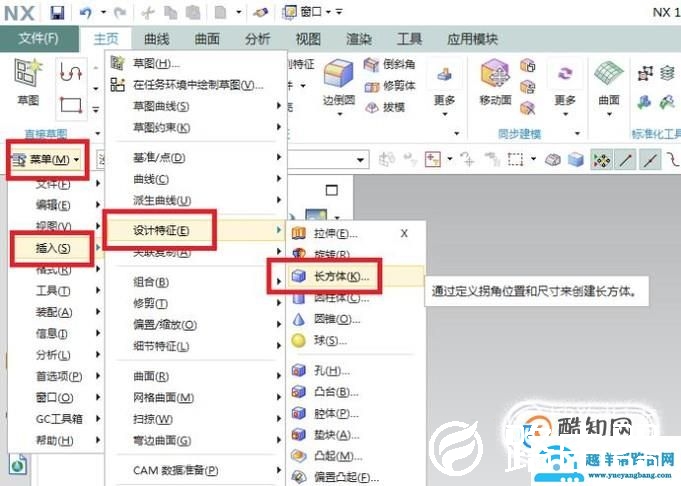

如下图所示，执行【菜单——插入——设计特征——长方体】，激活长方体命令。
03

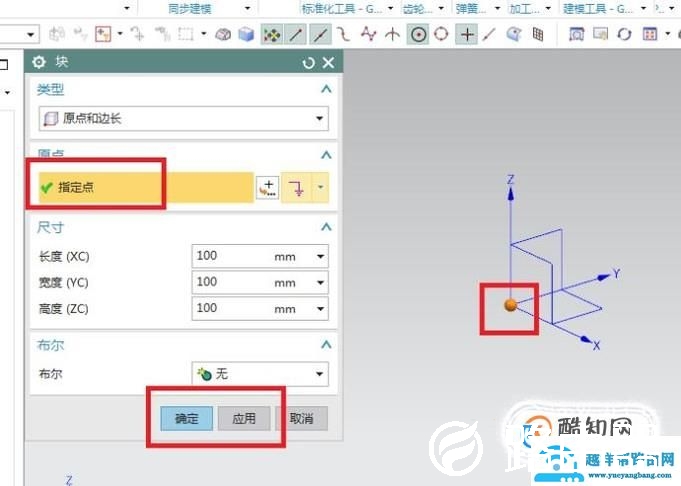

如下图所示，出现“块”对话框，指定点默认为原点（0，0，0）长宽高参数默认100x100x100，点击对话框下方的“确定”。
04

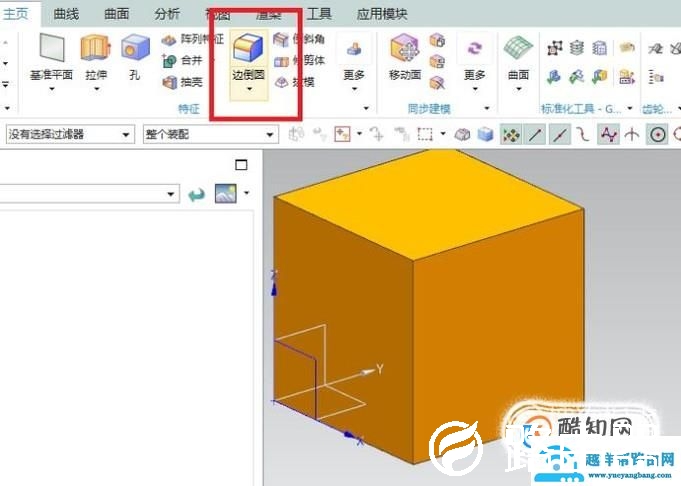

如下图所示，点击工具栏中的“边倒圆”图标，激活“边倒圆”命令。
05

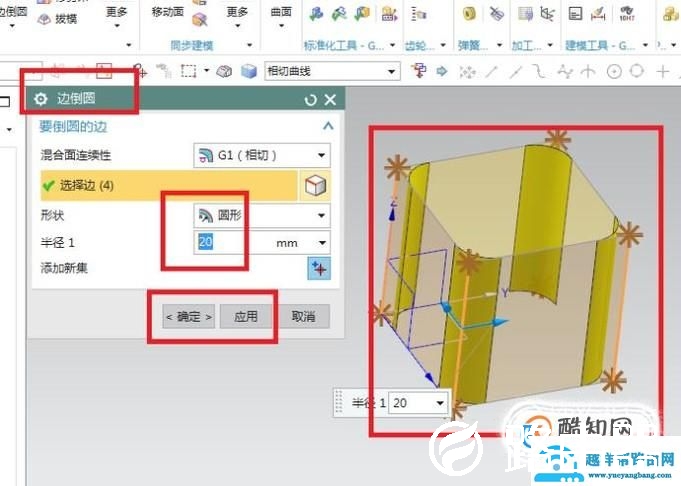

如下图所示，出现“边倒圆”对话框，选择的四条边如下图所示，半径1一栏设定为20mm，点击对话框下方的“确定”或者“应用”。
06

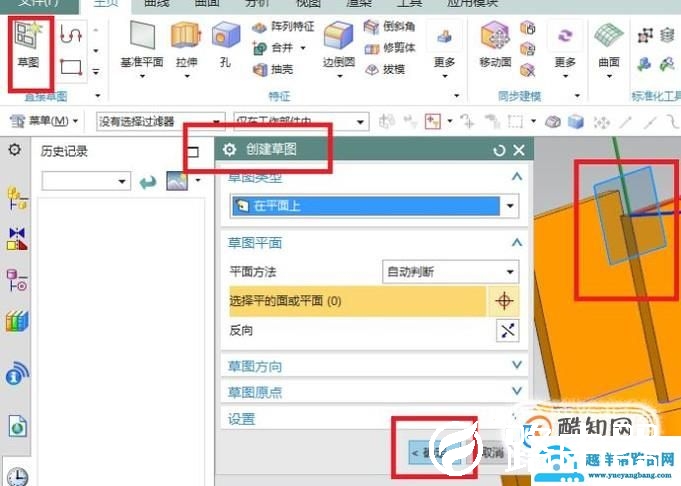

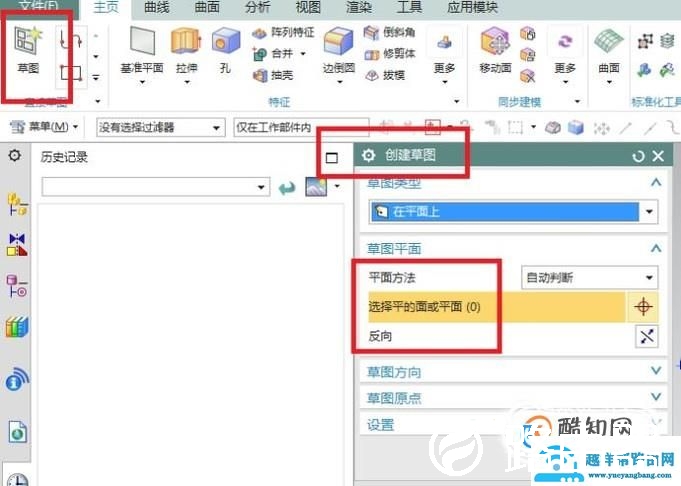

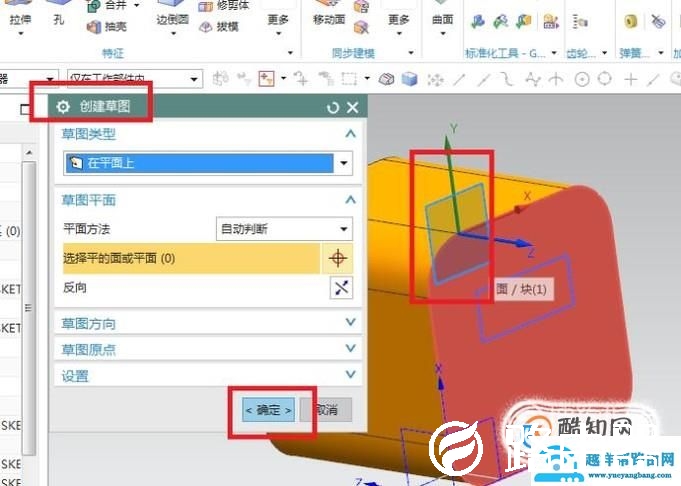

如下图所示，点击工具栏中的“草图”图标，出现一个“创建草图”对话框，然后按照操作提示：选择平的面或平面。
07

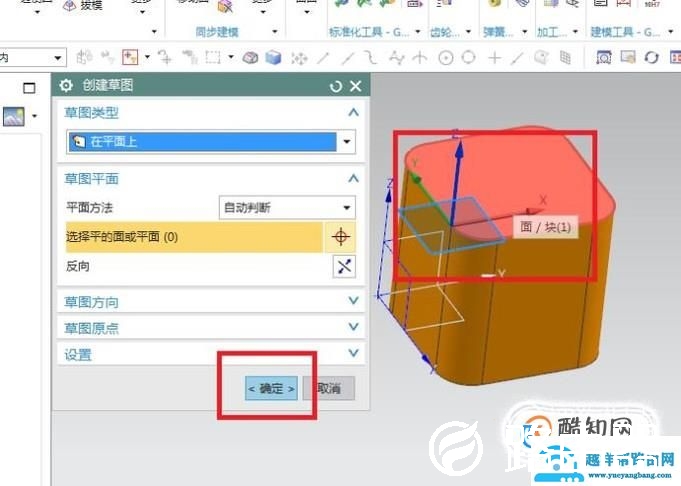

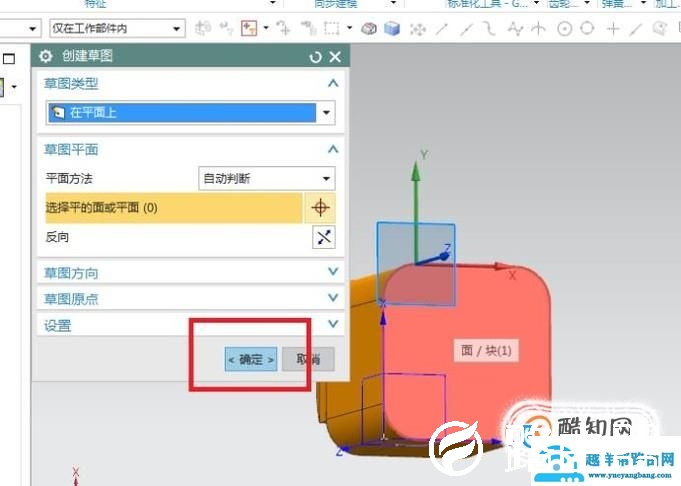

如下图所示，见红色框选款选中的红色表面，再点击对话框下方的“确定”，完成草图的创建。
08

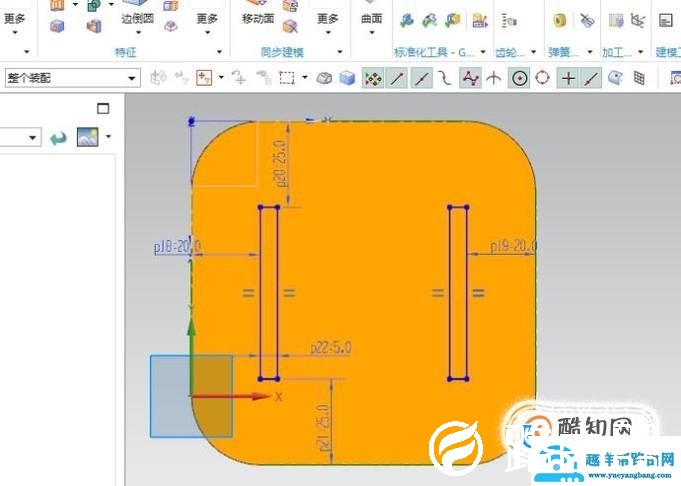

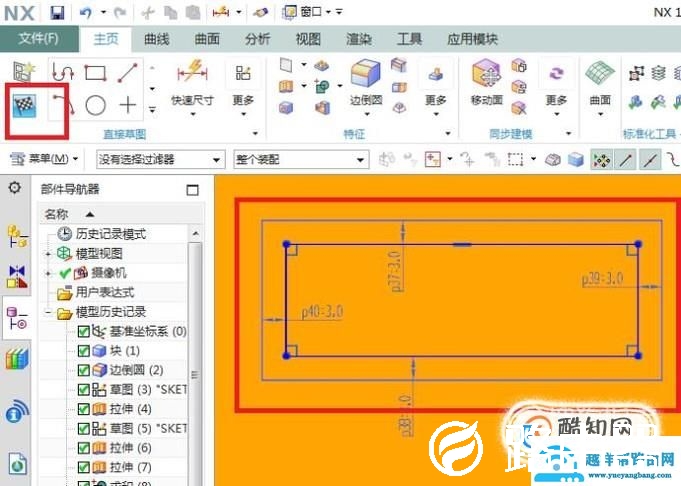

如下图所示，点击草图工具栏中的“矩形”图标，在平面上画两个矩形，点击草图工具栏中的“几何约束”，对两个矩形进行约束，点击草图工具栏中的“快速尺寸”，对两个矩形进行标注。
09

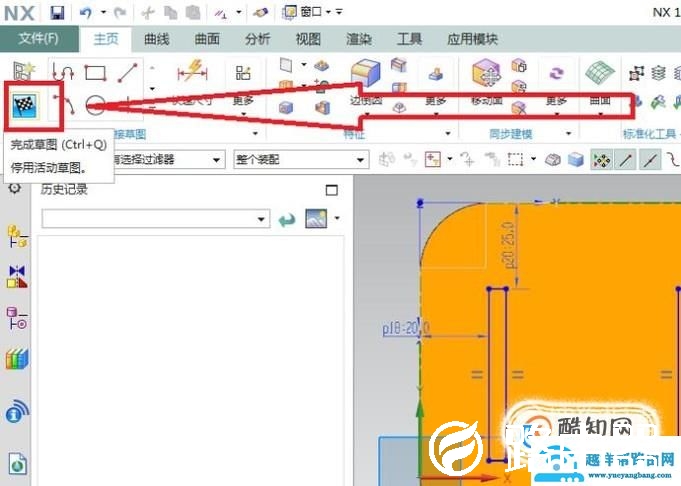

如下图所示，点击草图工具栏中的“完成”图标，完成并退出草图。
10

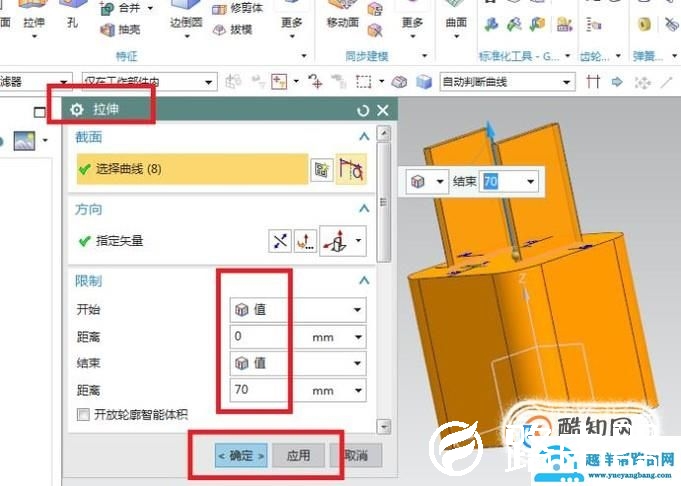

如下图所示，点击主页工具栏中的“拉伸”，出现“拉伸”对话框，截面一栏中选择刚刚画的草图，限制一栏中设定为从0开始，70结束，点击“确定”，完成拉伸。
11

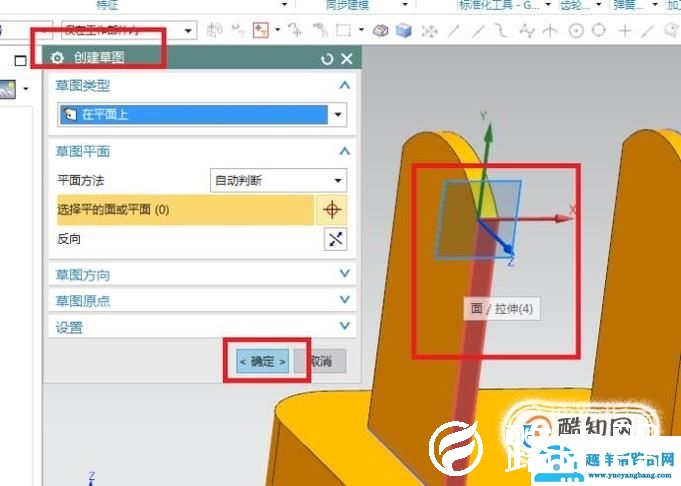

如下图所示，点击工具栏中的草图，出现“创建草图”对话框，选择如下图红色框选所示的平面为草图平面，点击“确定”，成功创建又一个草图。
12

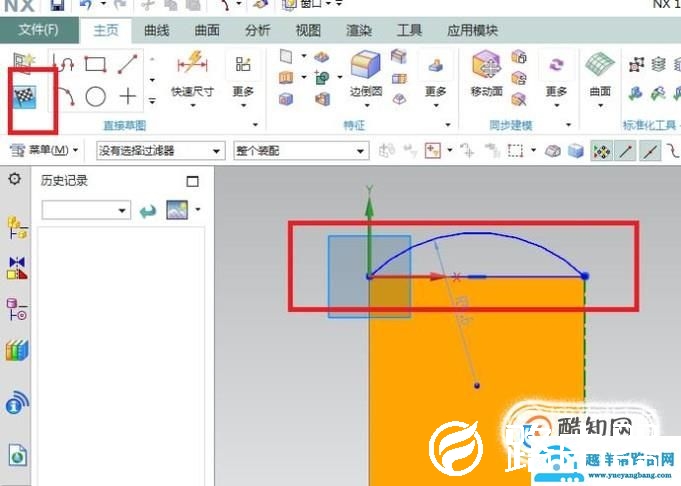

画一个如下图所示的草图，点击工具栏中的“完成”图标。
13

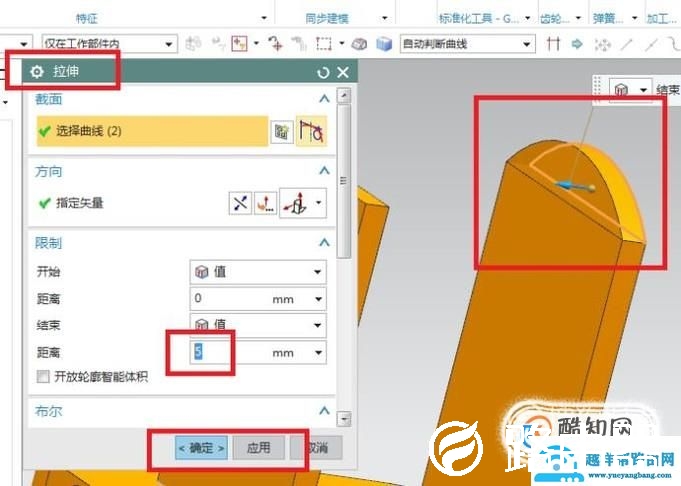

如下图所示，点击工具栏中的“拉伸”，出现“拉伸”对话框，截面一栏选择刚刚画的草图，限制一栏中设定为从0开始，到5结束，点击对话框下方的“确定”。
14

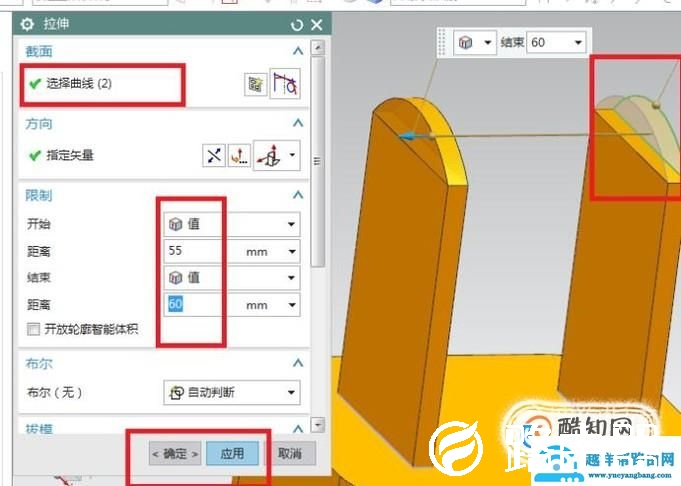

如下图所示，同样的拉伸操作，截面一栏选择同样的草图曲线，限制一栏要仔细设置，从55开始，到60结束。
15

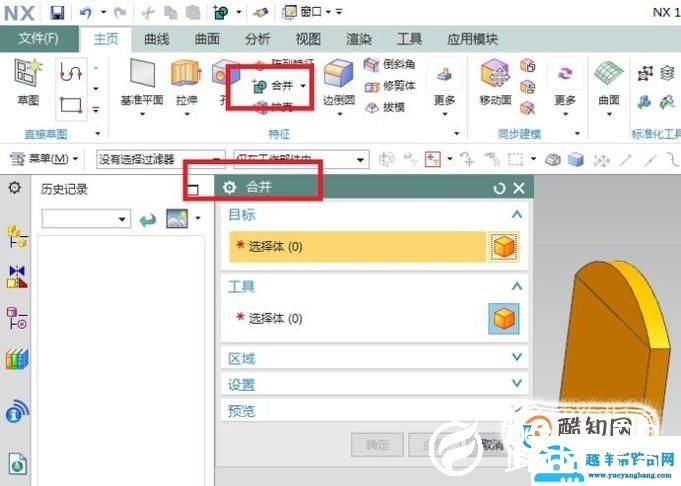

如下图所示，点击工具栏中的“合并”图标，软件出现“合并”对话框。
16

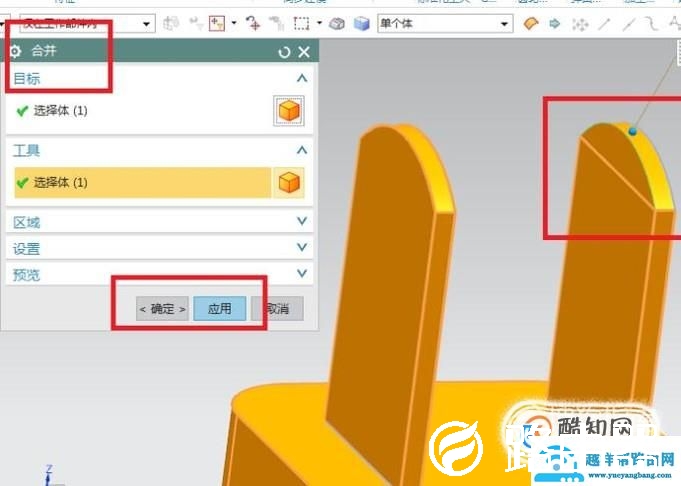

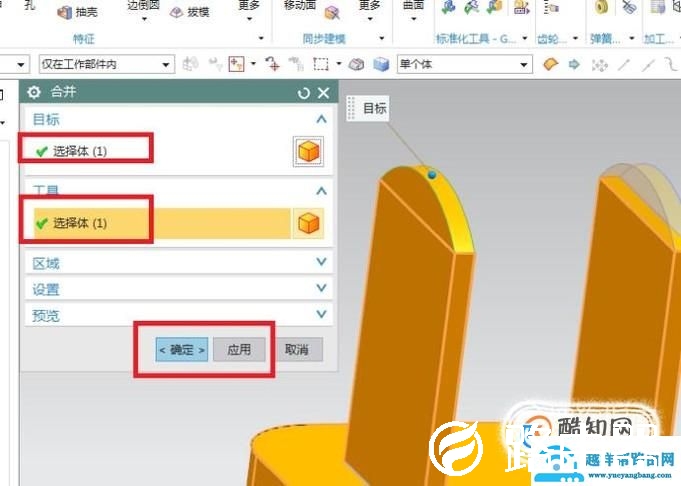

如下图所示，目标一栏选择刚刚拉伸的半圆体，工具一栏选择之前的主体，点击“确定”或者“应用”。
17
如下图所示，用同样的步骤对另外一个半圆体进行合并。
18
如下图所示，继续创建草图，草图平面选择如下图所示的红色平面。
19

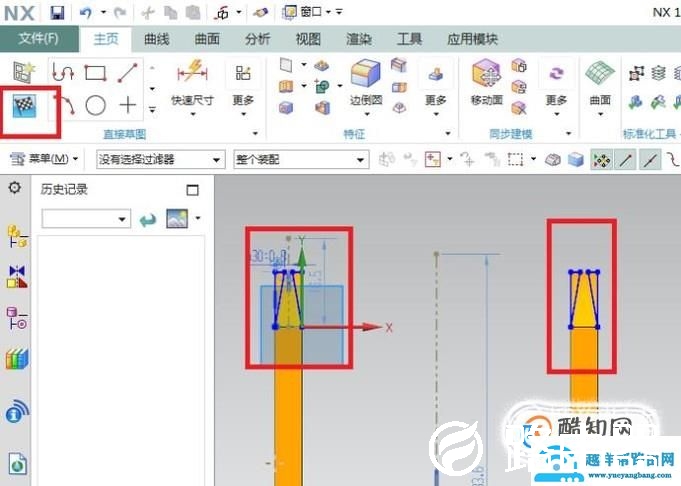

如下图所示，点击草图工具栏中的“直线”图标，画四个三角形，用尺寸来约束，点击草图工具栏中的“完成”图标，完成并退出草图。
20

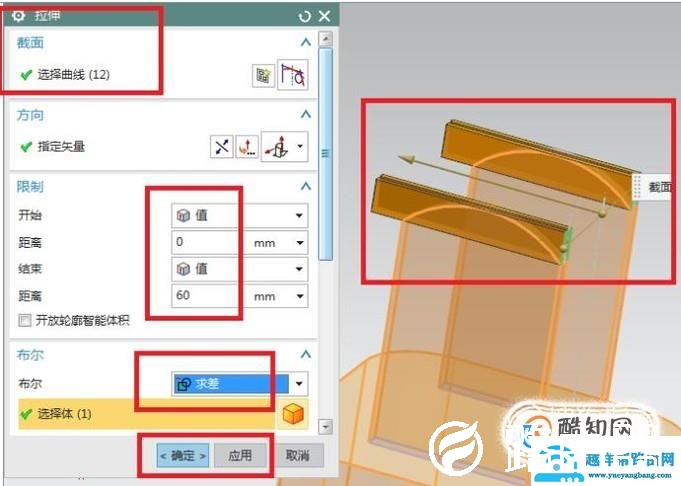

如下图所示，点击工具栏中的“拉伸”图标，出现的“拉伸”对话框，截面一栏选择刚刚画的四个三角形，限制一栏从0开始，尽可能拉伸长一点，（笔者就选择60），布尔一栏选择求差。
21

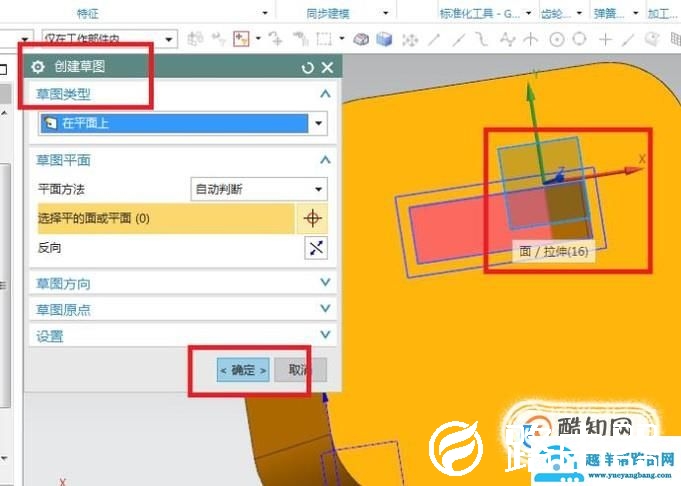

如下图所示，继续创建草图，选择如下图红色框选中的红色表面为草图平面。
22

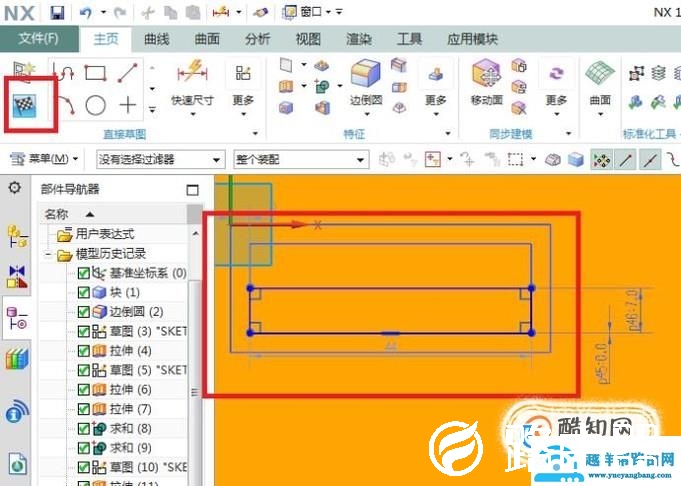

如下图所示，点击草图工具栏中的矩形图标，在平面上画一个矩形，点击草图工具栏中的快速尺寸，按下图所示的尺寸来标注，定位，点击工具栏中的完成图标，完成并退出草图。
23

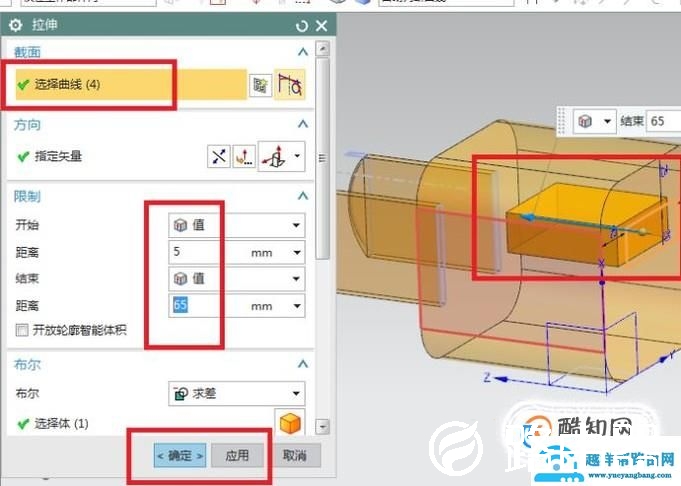

如下图所示，点击工具栏中的拉伸图标，出现的拉伸对话框截面一栏选择刚刚画的矩形草图，限制一栏选择从5开始，距离65结束，布尔一栏自动求差，不需设置。点击对话框下方的确定或者应用。
24

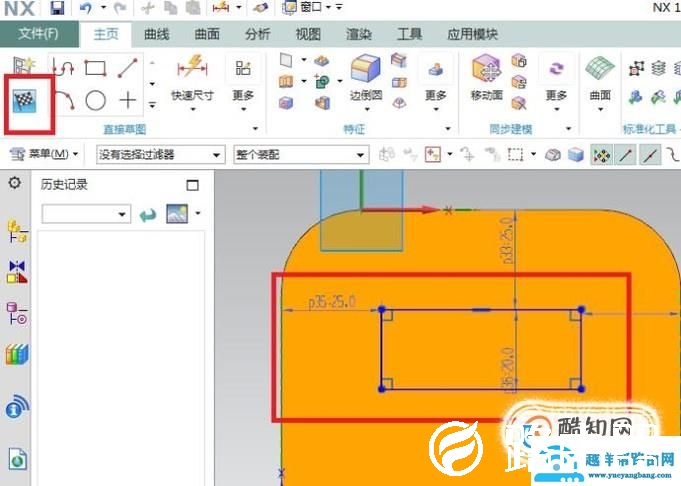

如下第一幅图所示，继续创建草图，与上一个草图选择相同的平面，如下图第二幅图所示，同样的激活矩形命令，在平面上画一个矩形，具体尺寸有变化（见下图）。
25

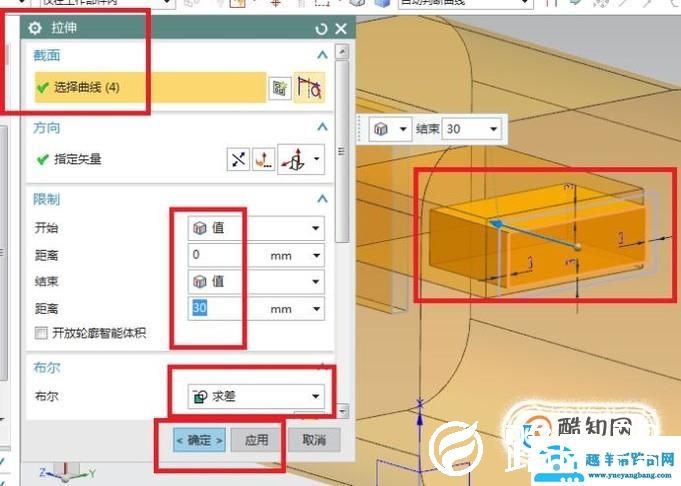

如下图所示，同样的点击拉伸图标，出现拉伸对话框，截面一栏选择刚刚画的矩形草图，限制一栏则是从0开始，到30结束，布尔一栏设定为求差。然后可以点击确定了。
26
如下第一幅图所示，继续创建草图，草图平面见红色平面，如下第二幅图所示，激活矩形命令，在草图中画一个矩形，具体尺寸可以参考下图。
27

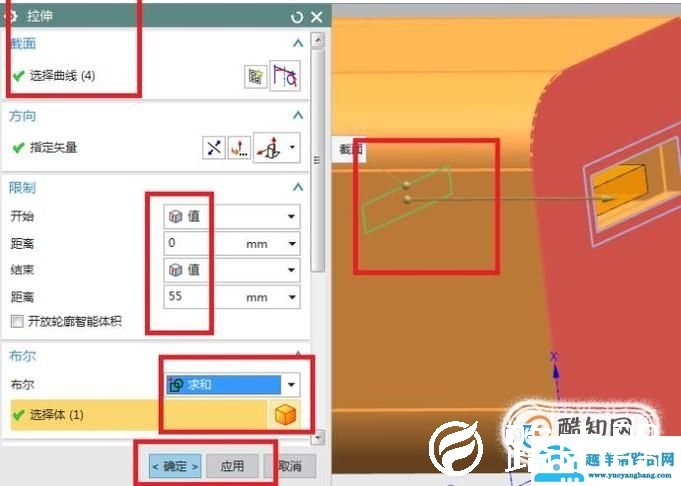

如下图所示，同样的激活拉伸命令，截面一栏选择刚刚画的矩形草图，限制一栏从0开始，到55结束，方向别搞错了，布尔一栏选择求和。至此，一个手机充电器的模型就创建完成了。
28

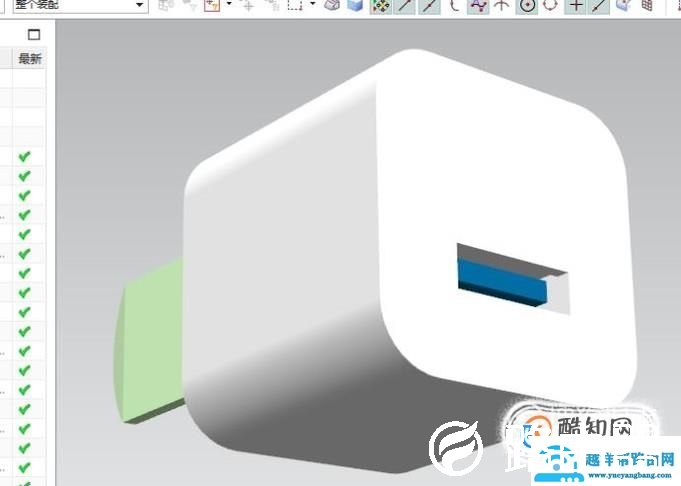

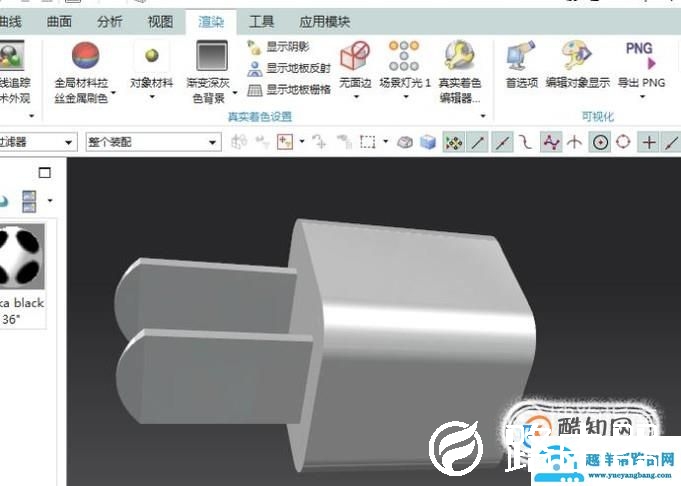

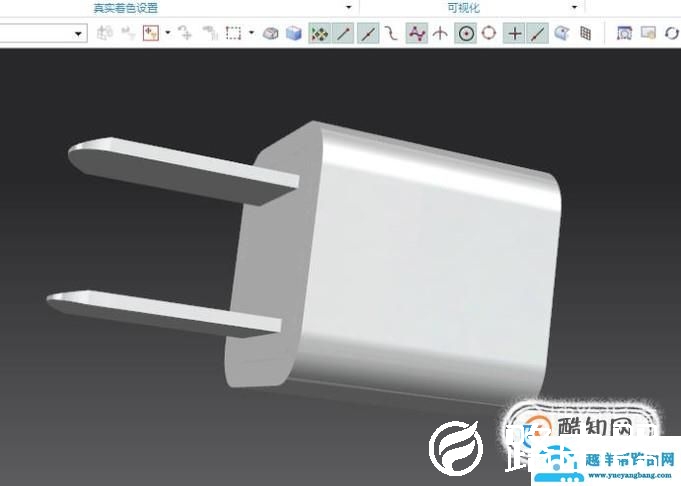

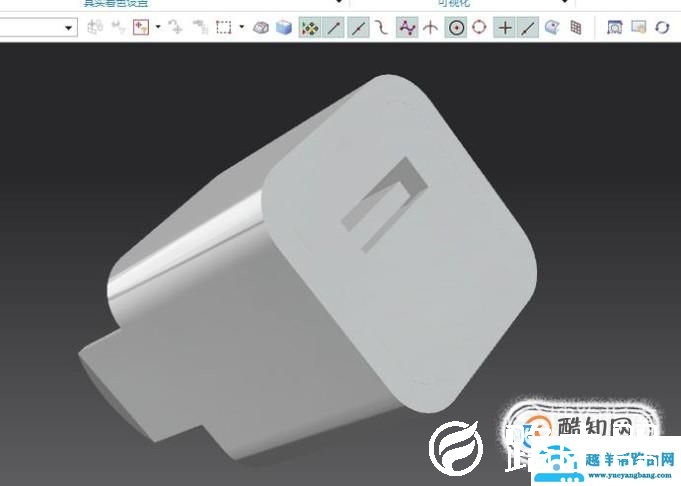

如下图所示，给实体指定特征颜色（第一幅图），然后渲染一下（第二幅图）。
以上就是关于“UG10.0中如何创建一个手机充电器模型？”希望能帮助到你！
