UG10.0软件中如何创建涡状线?

路由器网投稿:文章是关于”UG10.0软件中如何创建涡状线?”的相关知识分享,希望可以帮到大家。 – 素材来源网络 编辑:小易。

UG10.0软件中如何创建涡状线?

在SolidWorks中通过“螺旋线/涡状线”命令认识了涡状线,那么,在UG10.0中如何创建“涡状线”呢?下面是笔者摸索出来的具体步骤:

UG10.0软件中如何创建涡状线? 工具/材料

电脑

UG10.0软件

操作方法 01

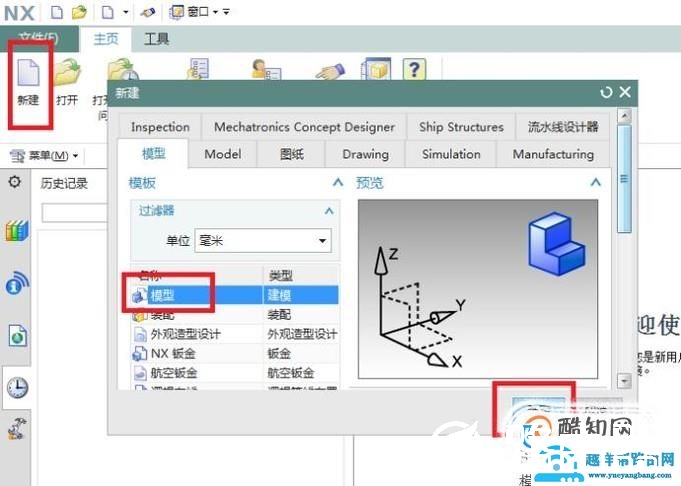

如下图所示,打开UG10.0软件,点击标题栏中的“新建”图标,在弹出的“新建”对话框中点击“模型”,再点击对话框右下角的“确定”。至此,一个UG模型文件创建成功了。

UG10.0软件中如何创建涡状线? 02

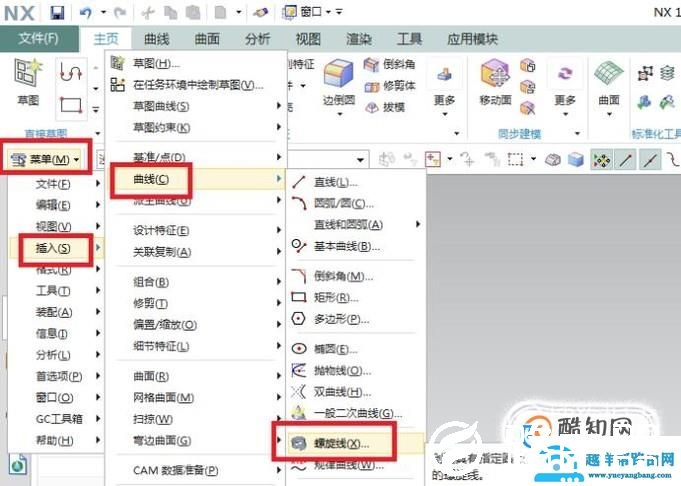

如下图所示,执行【菜单——插入——曲线——螺旋线】,激活“螺旋线”命令。

UG10.0软件中如何创建涡状线? 03

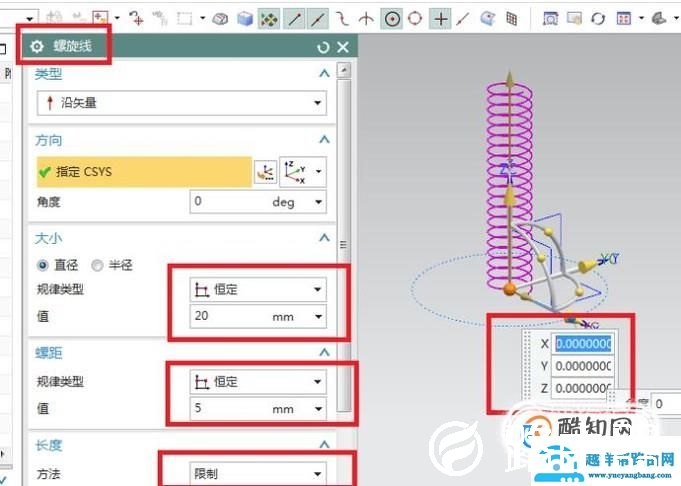

如下图所示,出现了“螺旋线”对话框,方向默认的是Z轴,中心点默认的是坐标原点,角度默认的是0度。然后,注意大小一栏和螺距一栏,它们的“规律类型”都是“恒定”。还有长度默认的“方法”是“限制”,之所以要你们注意,是因为后面要更改。

UG10.0软件中如何创建涡状线? 04

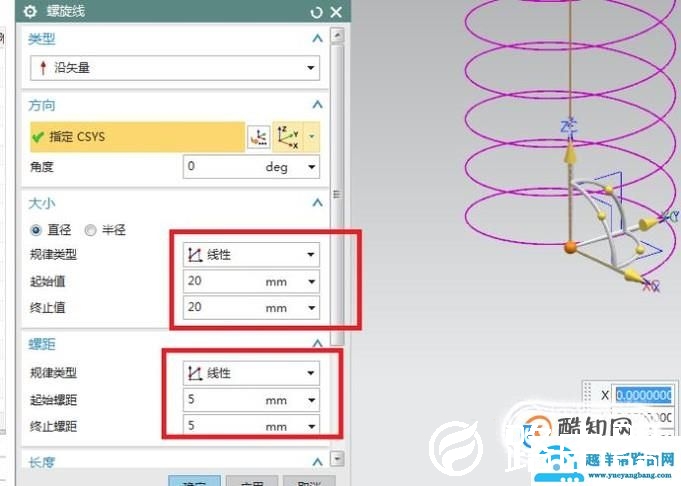

如下图所示,大小和螺距两栏中的“规律类型”都统一改成了“线性”,然后,它们的参数值就全部变了。大小一栏中变成了起始值和终止值,螺距一栏中变成了起始螺距和终止螺距,记住它们的值,后面也是要改的。

UG10.0软件中如何创建涡状线? 05

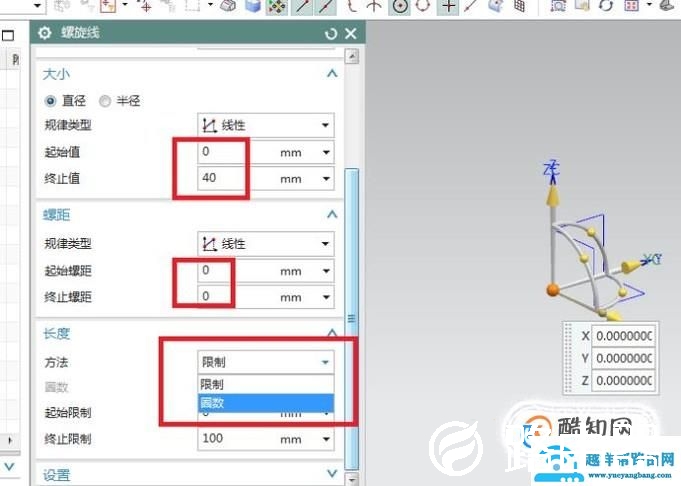

如下图所示,大小一栏中起始值设定为0,终止值设定为40,螺距一栏中起始螺距和终止螺距统统设置为0,长度一栏中的方法由“限制”改为“圈数”

UG10.0软件中如何创建涡状线? 06

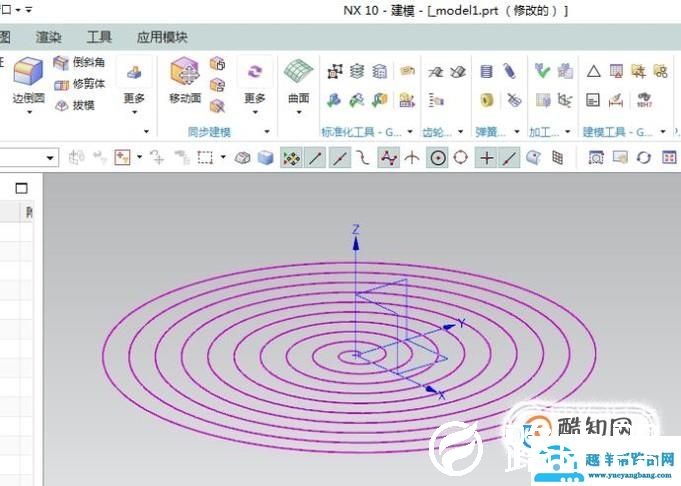

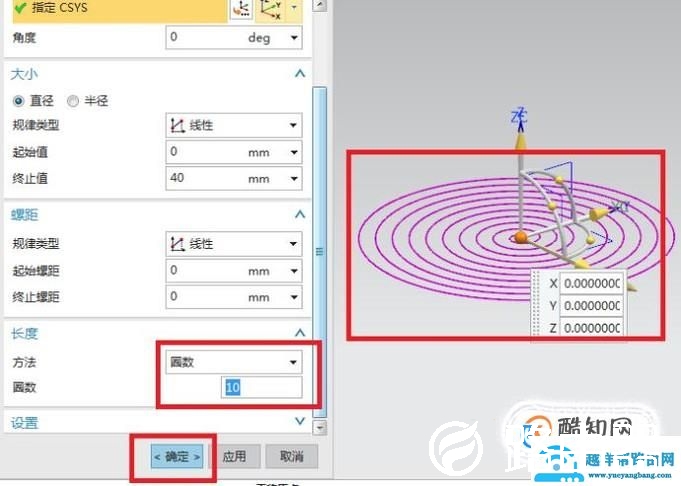

如下图所示,将圈数设定为10,右边的预览效果立马就出来了,然后点击“螺旋线”对话框下方的“确定”。至此,完成操作。

UG10.0软件中如何创建涡状线? 07

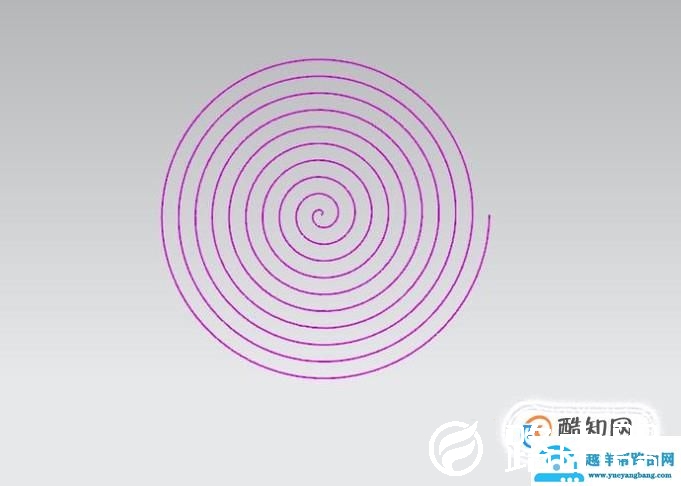

如下图所示,UG中成功创建了一个直径40、螺距为4的涡状线。

UG10.0软件中如何创建涡状线? 特别提示

想创建平面上的涡状线,则螺距一栏必须是0,因为它决定着螺旋线的高度。

以上就是关于“UG10.0软件中如何创建涡状线?”希望能帮助到你!
