caxa实体设计是一款功能十分强大的三维设计软件,其中的设计元素库功能尤为突出,创建立体五角星是学习三维建模最常见的实训演练,那么,在caxa实体设计中如何利用设计元素库快速创建一个立体红色五角星呢?
工具/材料
电脑
caxa实体设计软件
操作方法 01

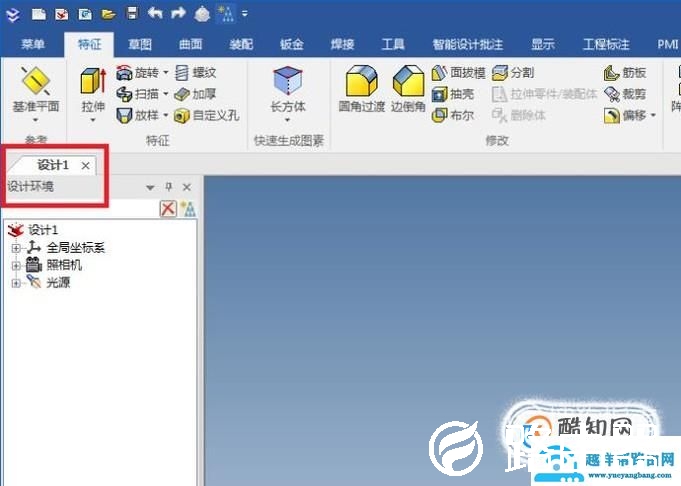

如下图所示,打开caxa实体设计2018软件,新建一个设计文件,文件名称默认为“设计1”。
02

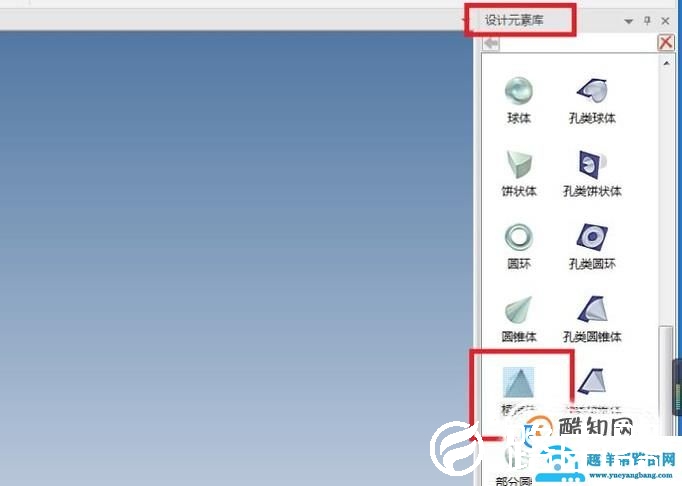

如下图所示,将我们的视线转移到软件的右边,那是软件自带的设计元素库(见上面那个红色框选),在设计元素库中,我们找到“棱锥体”(见下面那个红色框选),用鼠标左键将它拖动到三维工作区域再放开。
03

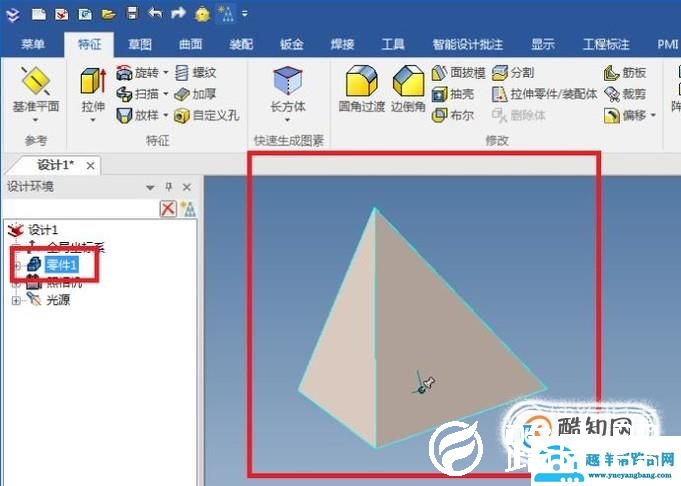

如下图所示,成功地创建了一个不知尺寸的棱锥体,在设计树中名称叫“零件1”。
04

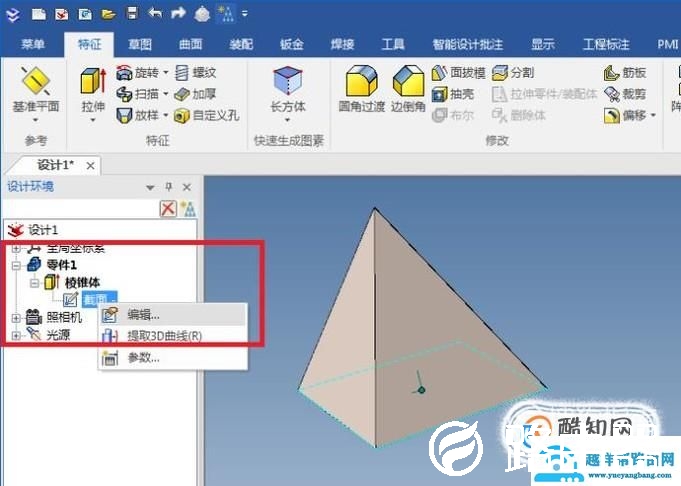

如下图所示,见红色框选,在设计树中层层展开零件1,直到出现“截面”,然后,鼠标左键选中“截面”,单击鼠标右键,在弹出的下拉菜单中点击“编辑”。
05

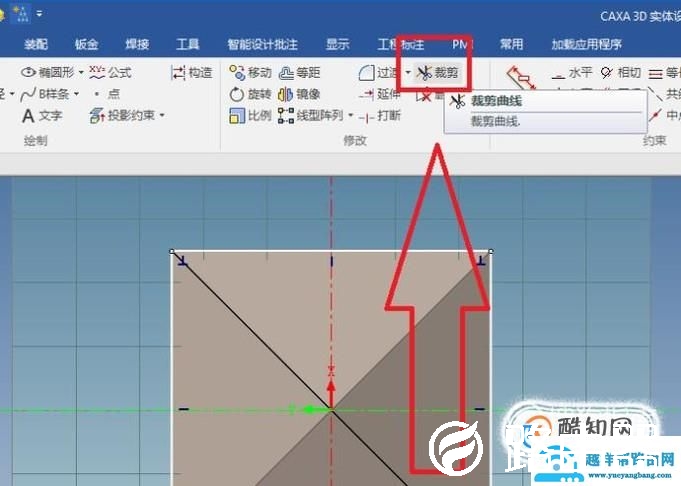

如下图所示,自动进入到草图界面,在草图工具栏中点击“裁剪”图标。
06

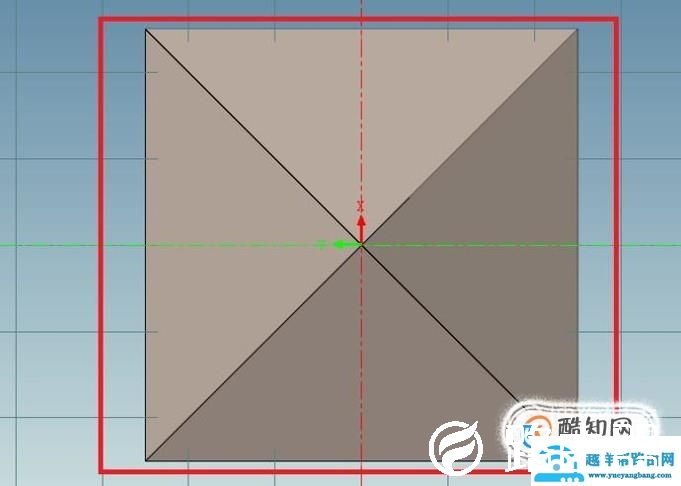

如下图所示,将这个棱锥体的截面(也就是正方形)全部“裁剪”掉。
07

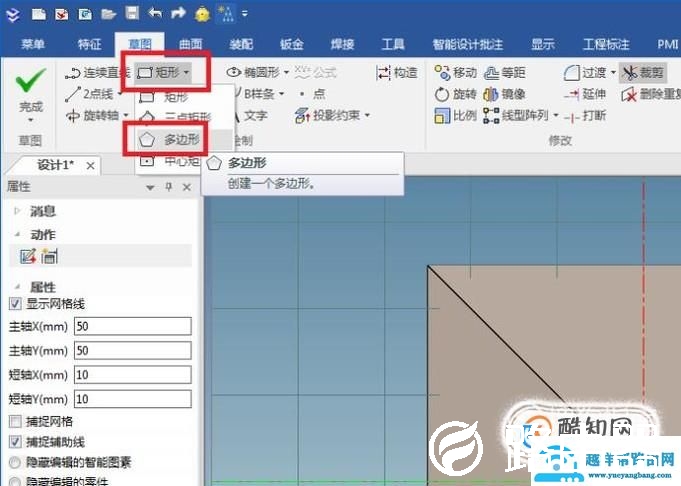

如下图所示,在草图工具栏中点击“矩形”图标,然后,在弹出的下拉菜单中点击“多边形”,至此,激活“多边形”命令。
08

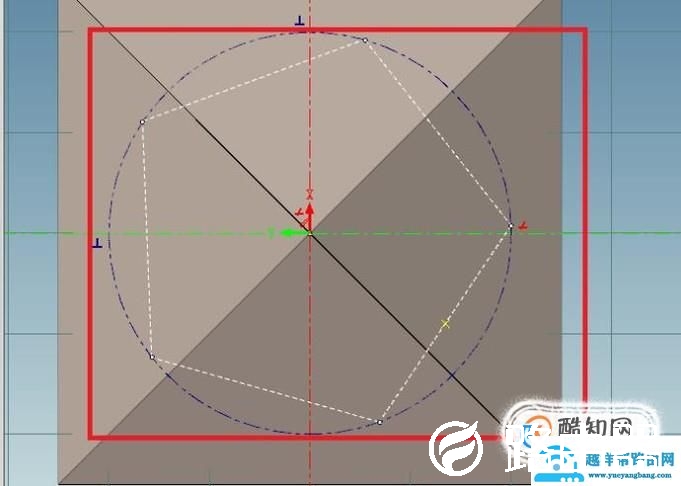

如下图所示,以左边原点(0,0)为圆心,画一个正五边形。
09

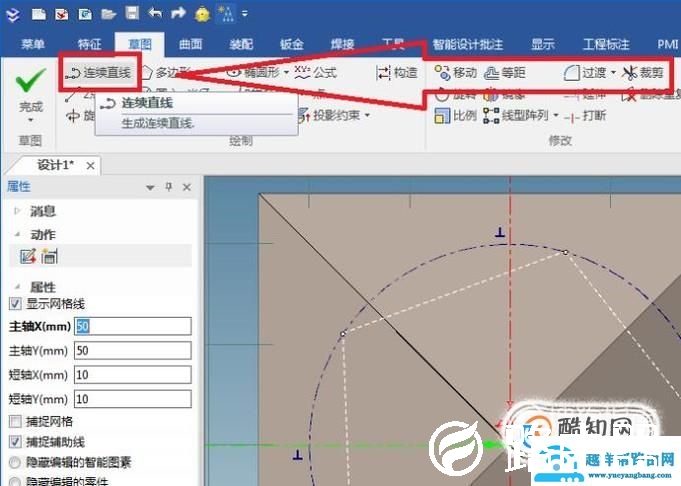

如下图所示,在草图工具栏中点击“连续直线”图标。
10

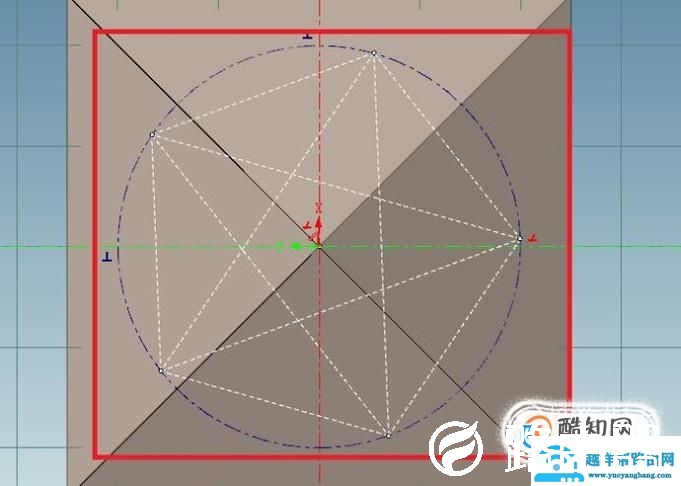

如下图所示,将正五边形的每个点都两两相连,最后成为一个五角星的形状。
11

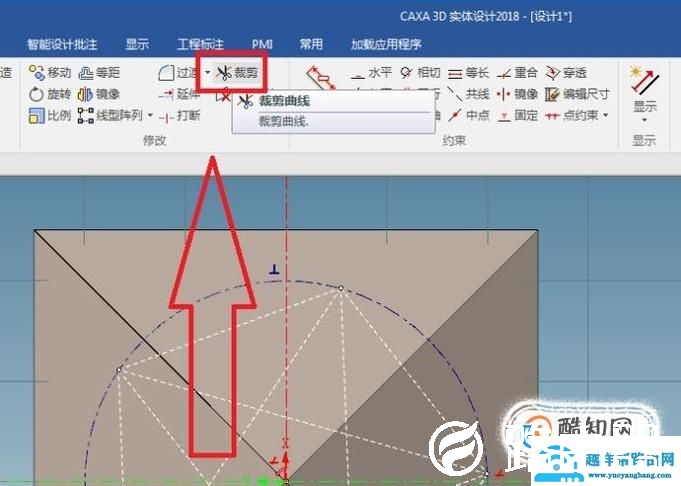

如下图所示,继续在草图工具栏中点击“裁剪”。
12

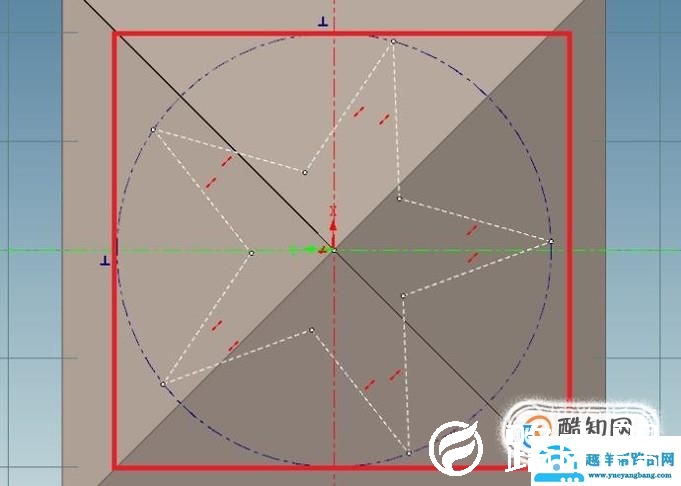

按下图所示,进行裁剪,最后只留下如下图所示的五角星形状,至此,草图编辑完成。
13

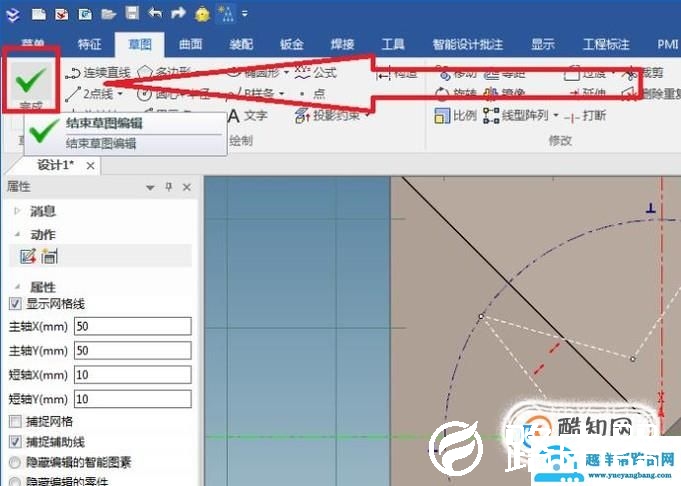

如下图所示,点击草图工具栏中的“完成√”,结束草图编辑。
14

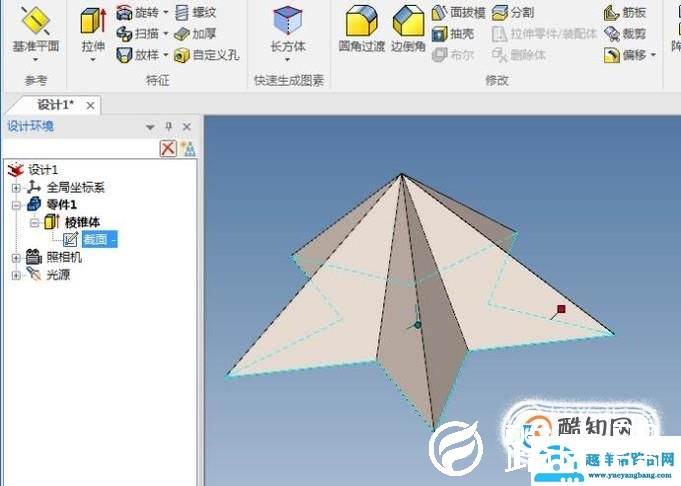

如下图所示,立体五角星的半边体算是完成了,只是有点太尖了,看着不舒服。
15

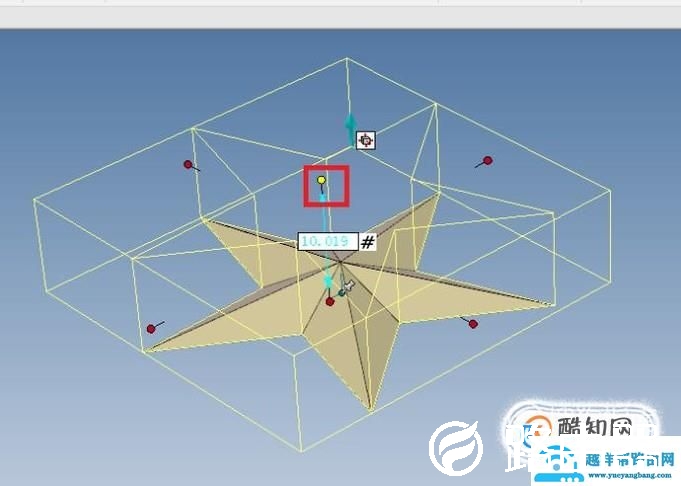

如下图所示,连续点击这个实体,直至出现如下图所示的黄色部分(手柄),然后用鼠标左键点击红色框选中的手柄,拖动它,来调整五角星的高度,直到看着舒服为止。
16

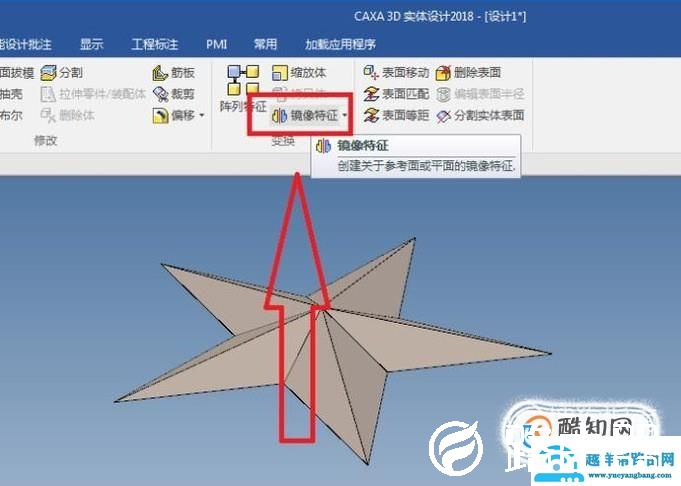

如下图所示,在“特征”工具栏中的“变换”一块找到“镜像特征”图标,点击它,激活“镜像”功能。
17

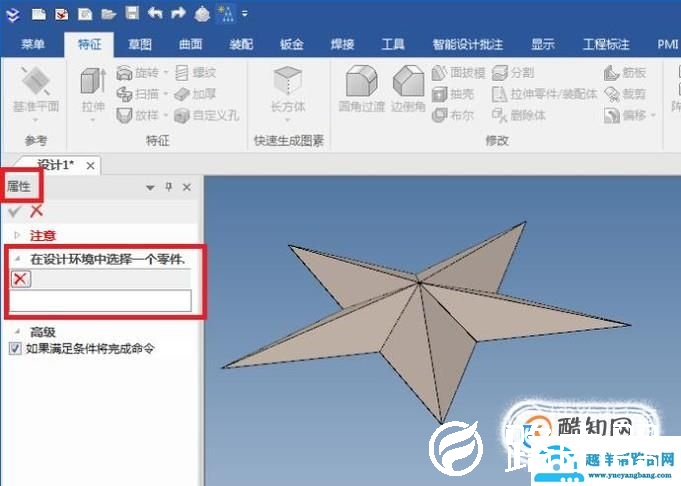

如下图所示,视线转移到软件的左边“属性”那一块,看红色框选:在设计环境中选择一个零件,然后,我们就点击那个半边的五角星。
18

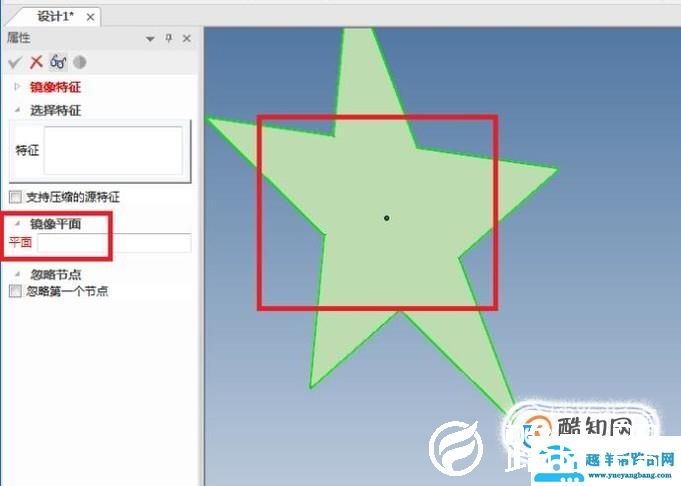

如下图红色框选所示,这次又让我们选择平面,然后,我们就将五角星翻转过来,选择红色框选中的那个颜色变成绿色的平面。
19

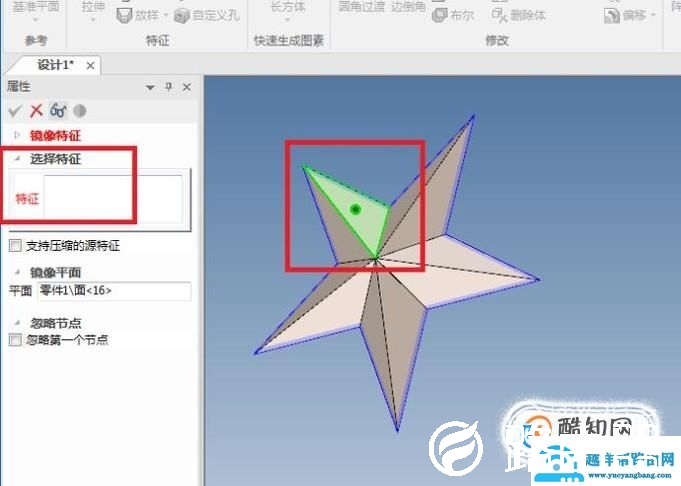

如下图红色框选所示,这次又让我们选择特征,笔者选择了将实体翻转过来再选择那个颜色变成了绿色的部分。
20

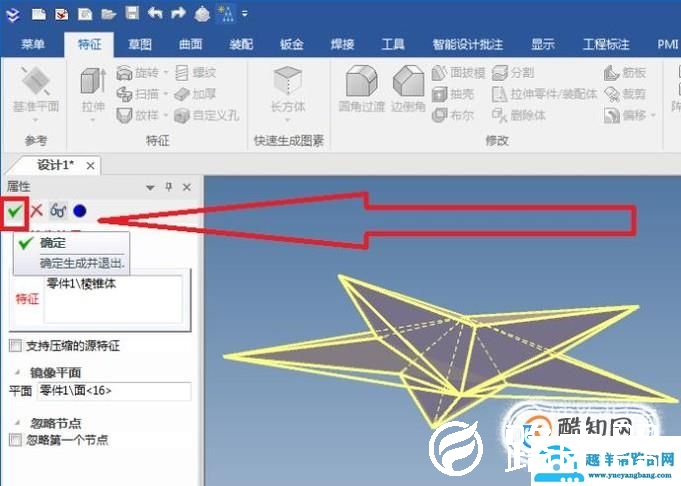

如下图所示,预览效果明显是可以的,所以,点击√,(红色箭头所指的红色框选)完成镜像操作,至此,立体五角星是创建完成了。
21

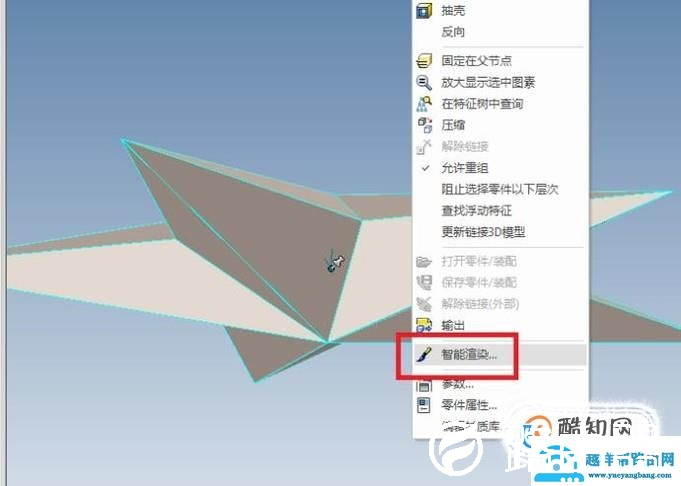

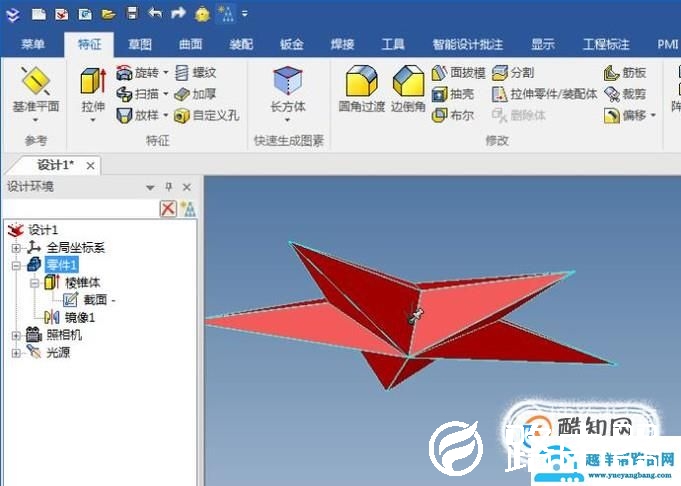

如下图所示,用鼠标左键选中立体五角星,然后单击鼠标右键,然后在弹出的下拉菜单中点击“智能渲染”(见红色框选)。
22

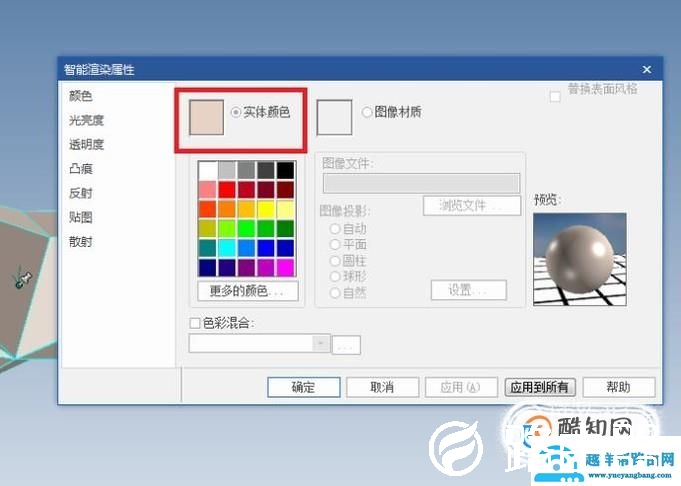

如下图所示,弹出一个“只能渲染属性”对话框,见红色框选,默认的是实体颜色,但是颜色不是红色。
23

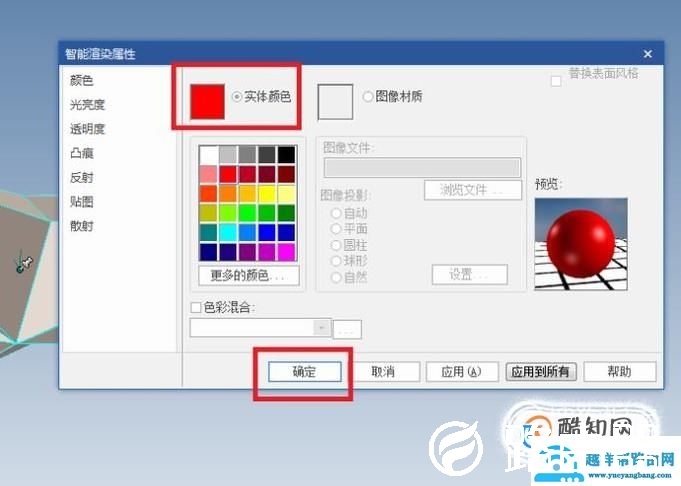

如下图所示,将实体颜色改成红色之后,点击“确定”。至此,红色立体五角星就在caxa实体设计软件中造出来了。
24

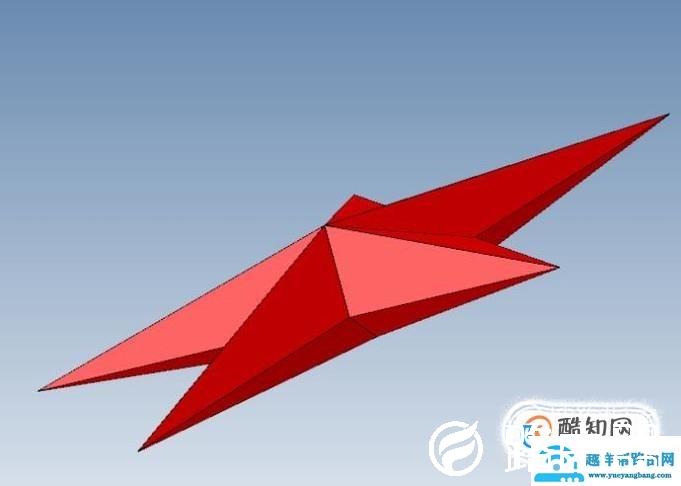

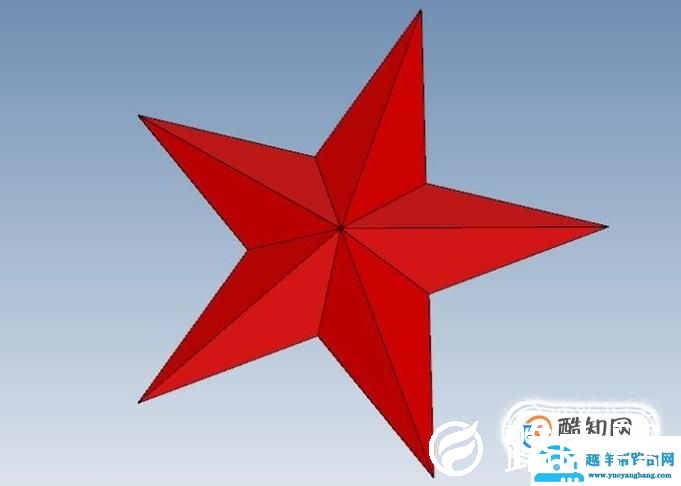

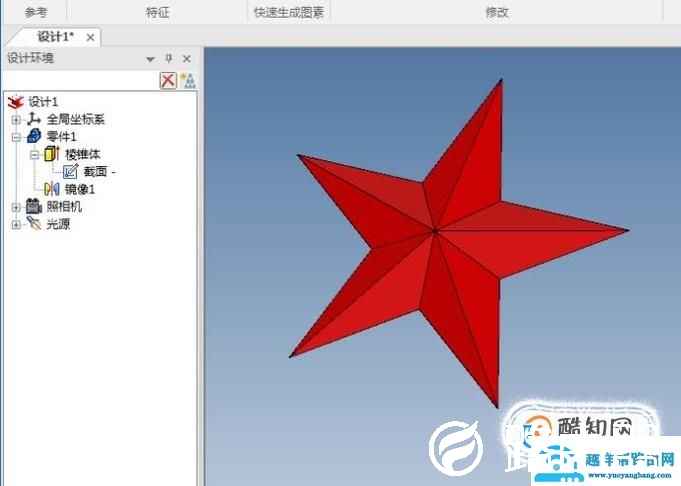

如下图所示,这就是用caxa实体设计软件创建的立体红色五角星。
以上就是关于“caxa如何利用设计元素库快速创建立体红色五角星”希望能帮助到你!
