SolidWorks中如何快速创建一个3.2×50的开口销?其实很简单,因为,SolidWorks自带的设计库中就有开口销的模型,我们只要更改就可以了。(如果SolidWorks软件功能齐全的话,Toolbox中更是有现成的开口销可以调用)
工具/材料
电脑
SolidWorks软件
操作方法 01

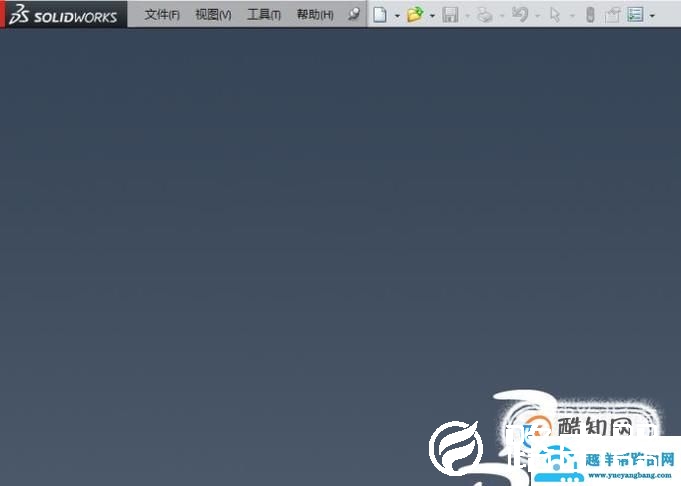

如下图所示,打开SolidWorks软件。(千篇一律的开头)
02

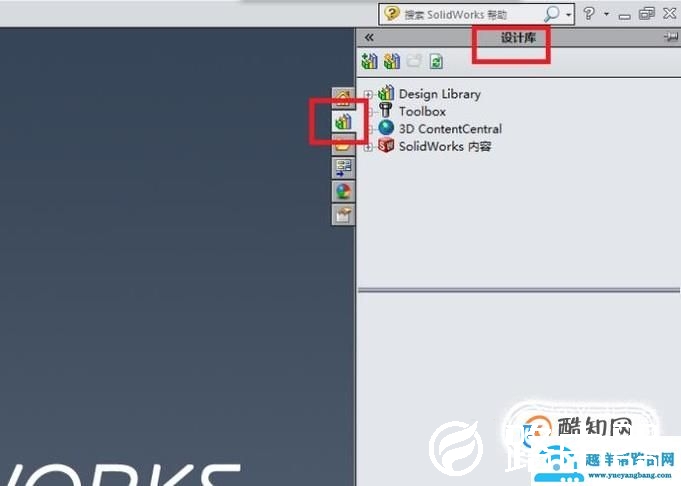

如下图所示,在软件的右边,点击“设计库”图标(下图中左边红色框选中的图标),软件弹出“设计库”。
03

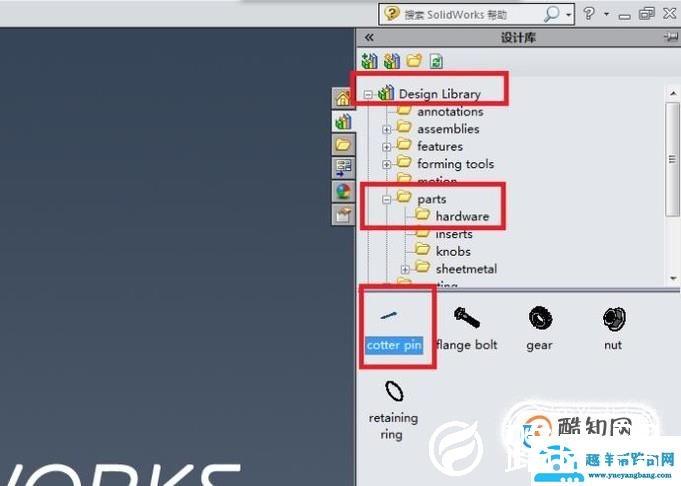

如下图红色框选所示,在设计库中一层一层展开,直到找到开口销图标。-Design Library–parts—hardware—-cotter pin(开口销图标)
04

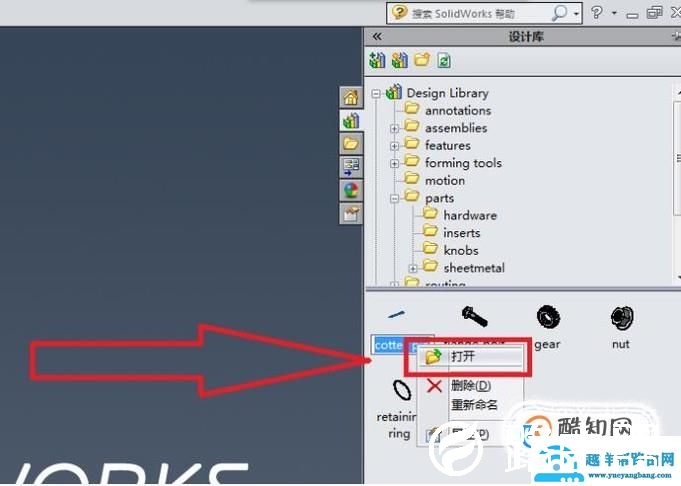

如下图所示,鼠标左键单击开口销图标,选中它,然后,单击鼠标右键,弹出下拉菜单,然后,点击下拉菜单中的“打开”。(或者,直接鼠标左键双击开口销图标,也能打开开口销模型)
05

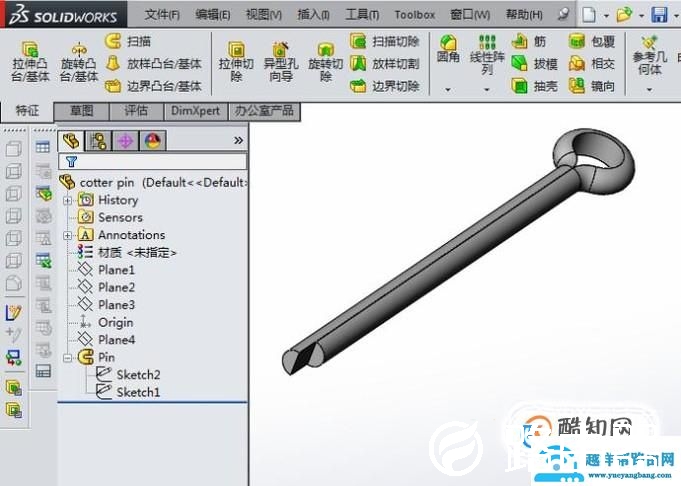

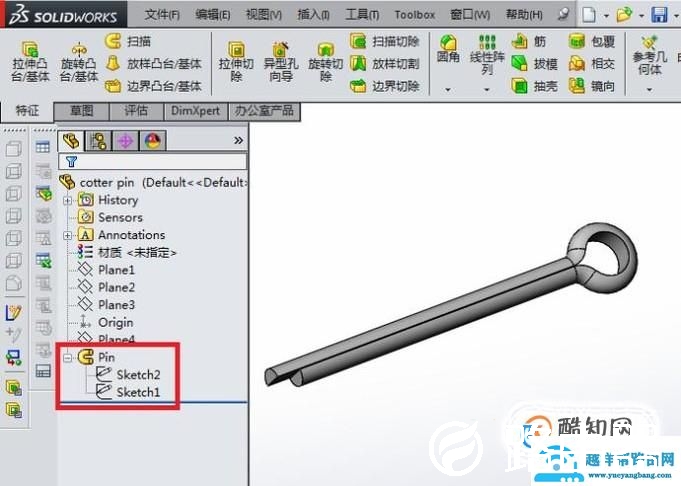

如下图所示,一个开口销模型成功打开了。注意设计树中的“pin”,后面用得到。
06

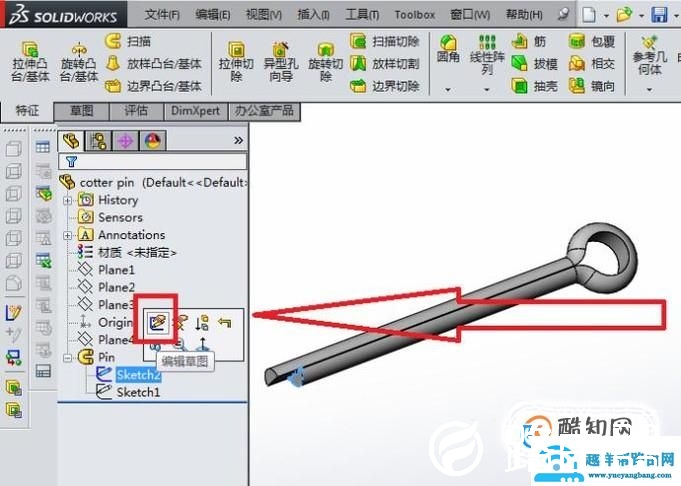

如下图所示,在设计树中找到“pin”,展开它,然后,鼠标左键单击“Sketch2”,软件自动弹出一个工具栏,点击第一个“编辑草图”图标。
07

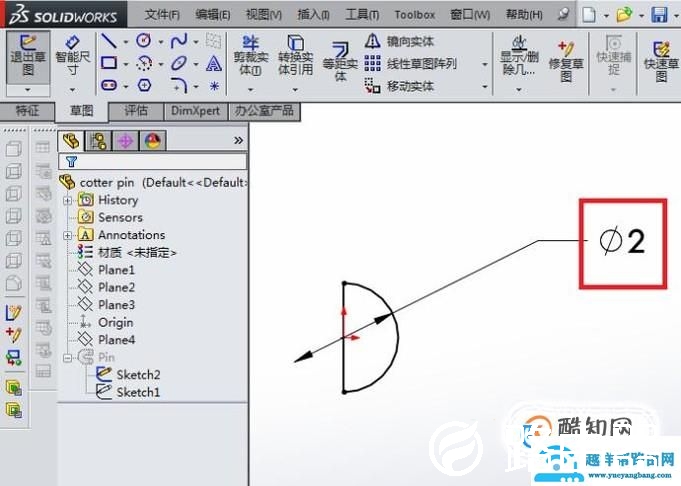

如下图所示,红色框选中的尺寸ø2是开始默认的开口销直径尺寸,也是我们要更改的尺寸。
08

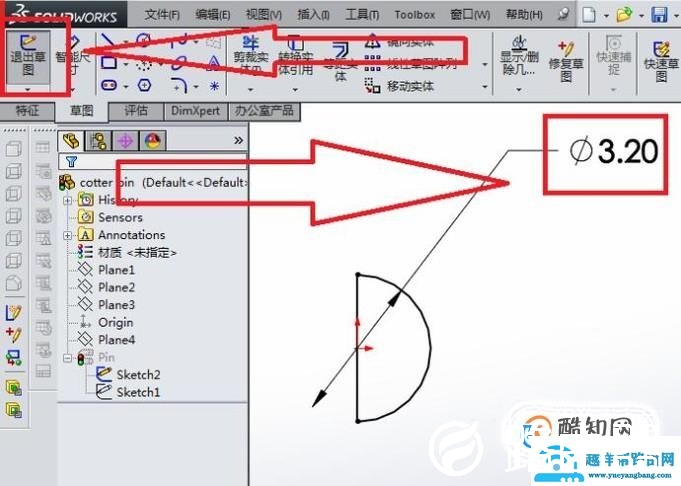

如下图所示,我们将ø2改成了ø3.2,(右边的红色框选)然后,我们点击草图工具栏中的“退出草图”(左边的红色框选)。
09

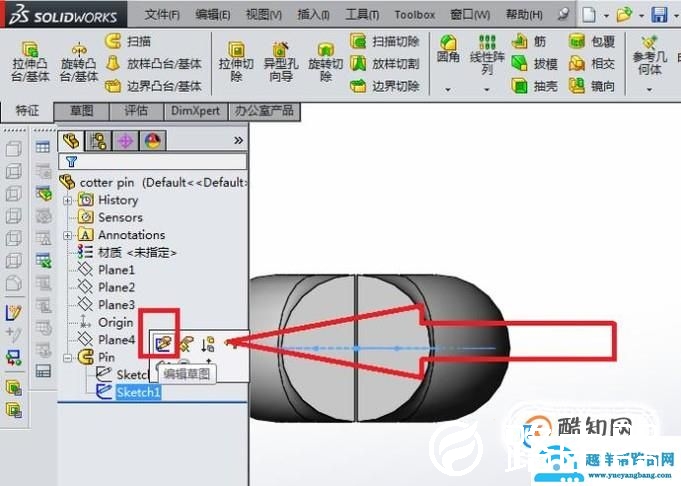

如下图所示,退出了草图,重复第6步中的操作,只是这里鼠标左键点击的是“Sketch1”。
10

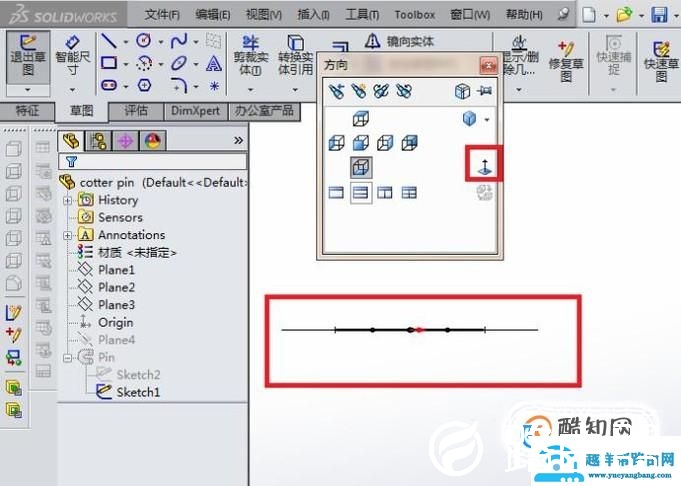

如下图所示,进入到草图状态,但是,方向不利于编辑,所以,单击键盘上的空格键,弹出下图所示的“方向”对话框,然后,点击小红色框选中的方向图标。
11

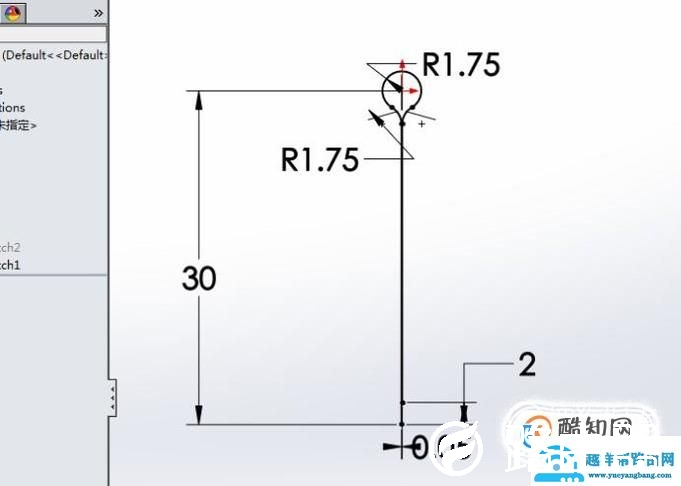

如下图所示,方向调整完毕,注意尺寸,哪些是我们需要修改的,哪些是不需要修改的。
12

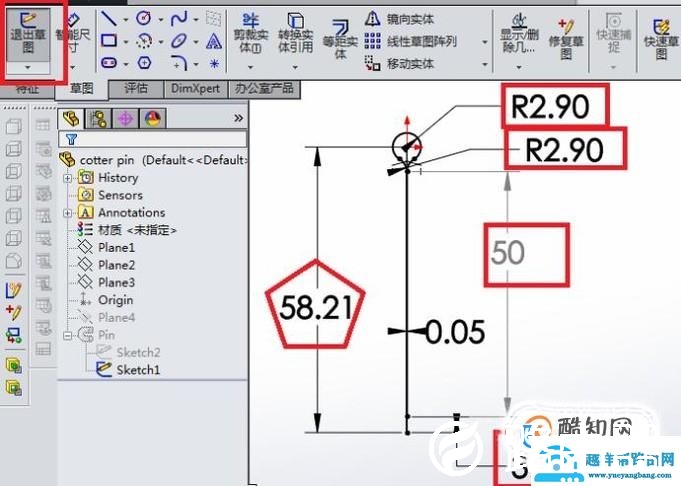

如下图红色框选所示,框住的尺寸都是需要修改。注意到那个五边形框住的尺寸58.21没有,通过这个尺寸,可以将它右边的尺寸调整到50,这个50才是我们需要的。因为,我们的开口销规格是3.2×50。以上,更改完尺寸之后,点击工具栏中的“退出草图”图标。
13

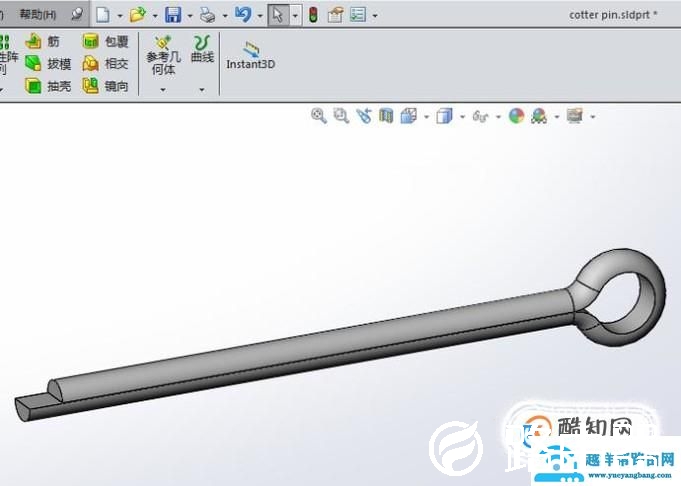

如下图所示,一个3.2×50的开口销就创建成功了。怎么样,是不是很简单。
特别提示
1、如果要保存,请点击“另存为”,不要直接保存,否则,下次通过设计库打开开口销模型,尺寸就是3.2×50。2、如果在上面的操作步骤中改为草图之后,软件提示“错误”,可以考虑先编辑“Sketch1”,再编辑“Sketch2”,或者将尺寸改到合理,尺寸合理则软件不会提示“错误”,有错误提示,则开口销将无法成功创建。
