深沟球轴承是一种机械中常用的零件,UG是一种强大的三维软件,其自带的重用库更是素材丰富,那么,UG10.0软件如何快速地创建一个深沟球轴承呢?以下,笔者以12x28x8的深沟球轴承为例,给大家演示具体操作步骤。

UG10.0中如何快速地创建12x28x8的深沟球轴承 工具/材料

电脑(系统最好是64位及以上)

UG10.0软件

操作方法 01

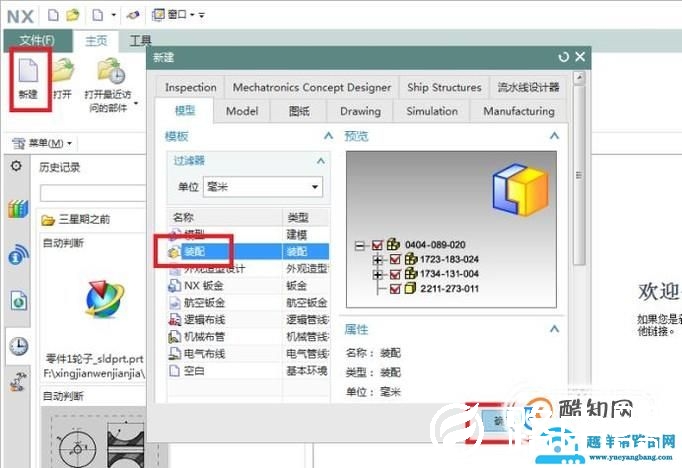

如下图所示,打开UG10.0软件,新建一个“装配”文件。(注意,一定是要装配文件,不能是模型文件,如果你新建的是模型文件,那也要在应用模块中打开装配模块,否则,后面会很难做)

UG10.0中如何快速地创建12x28x8的深沟球轴承 02

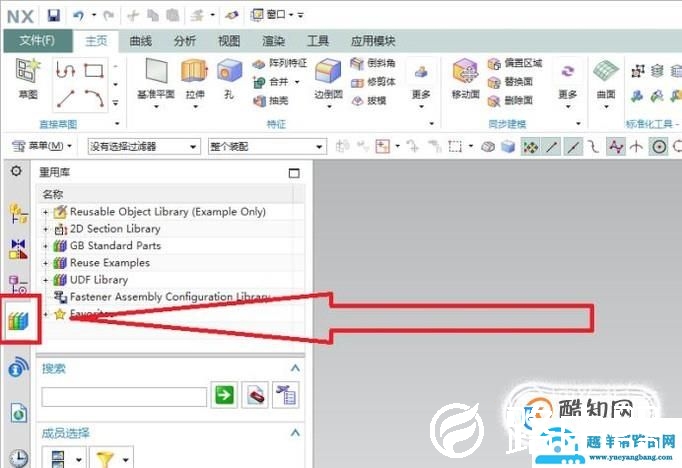

如下图所示,红色箭头所指的红色框选。这个图标是打开“重用库”的图标,点击它,打开“重用库”。

UG10.0中如何快速地创建12x28x8的深沟球轴承 03

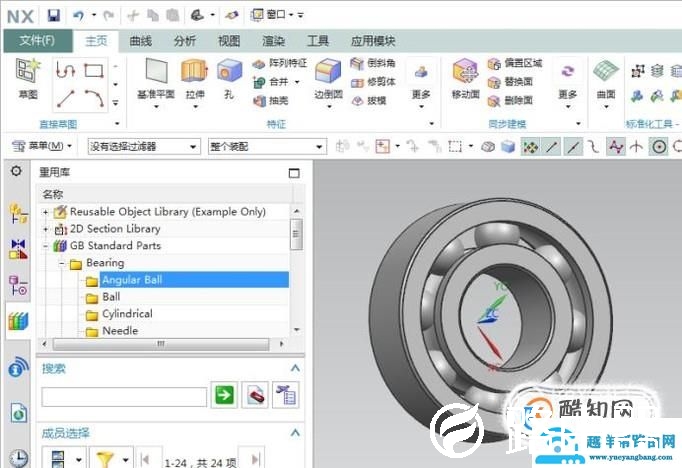

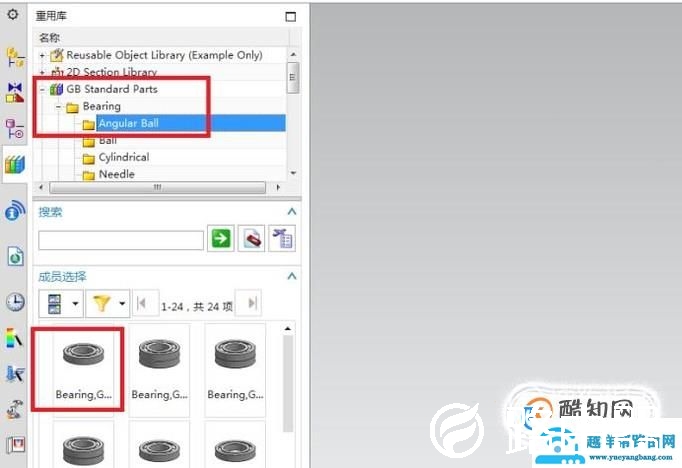

如下图所示,一层一层展开:上面那个红色框选。GB Standard Parts Bearing Angular Ball然后,如下图下面那个红色框选,这就是笔者要的深沟球轴承图标。

UG10.0中如何快速地创建12x28x8的深沟球轴承 04

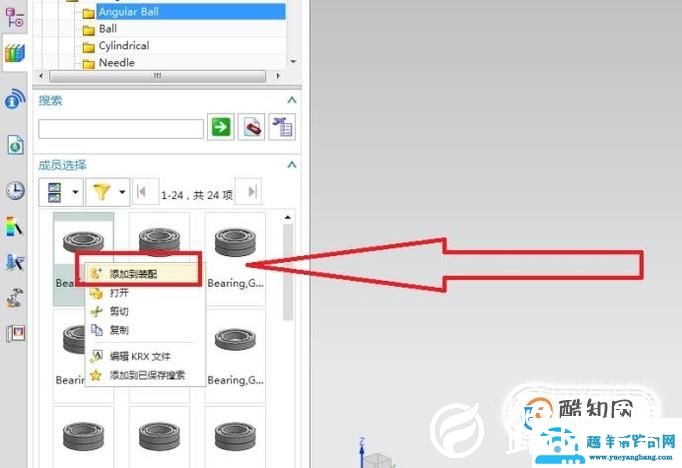

如下图所示,用鼠标左键点击轴承图标,然后,单击鼠标右键,弹出一个下拉菜单,然后,点击“添加到装配”(说明一下,不要点击打开,因为,打开的是轴承模型,尺寸你并不知道。)

UG10.0中如何快速地创建12x28x8的深沟球轴承 05

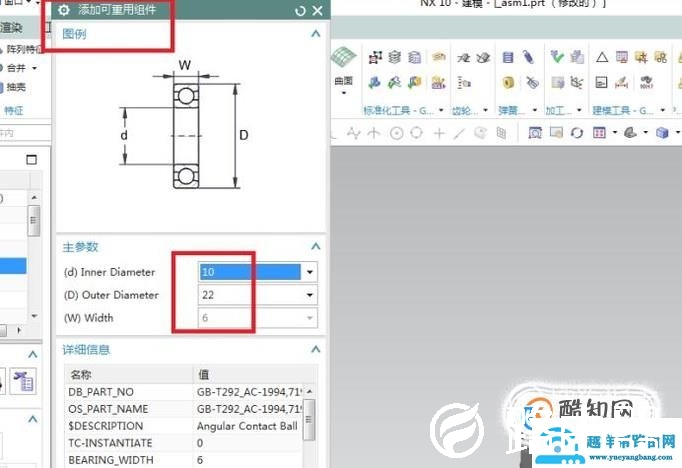

如下图所示,出现了一个“添加可重用组件”对话框,(上面那个红色框选)看默认的主参数是10x22x6,这不是笔者要的12x28x8。所以,后面需要更改。

UG10.0中如何快速地创建12x28x8的深沟球轴承 06

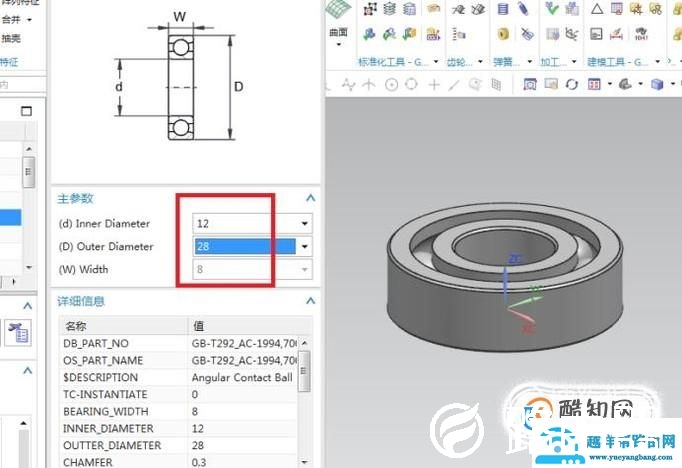

如下图所示,笔者将主参数改成了12×28,那个8是自动出现了,不能更改。然后,一直看“添加可重要组件”对话框下面,有一个“确定”按钮,点击它,就可以了。

UG10.0中如何快速地创建12x28x8的深沟球轴承 07

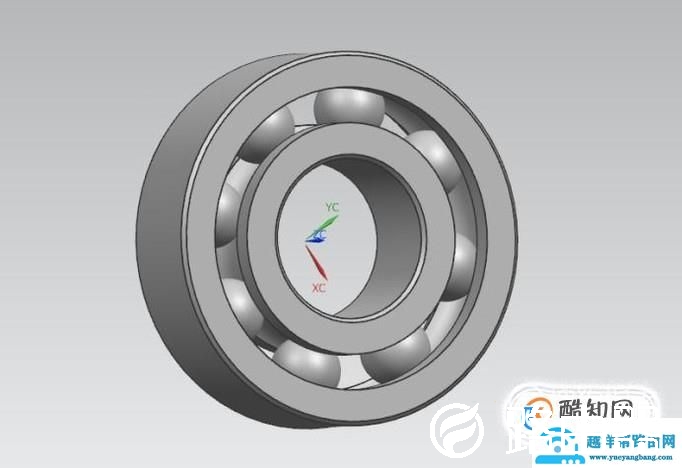

如下图所示,成功添加了一个12x28x8的深沟球轴承。

UG10.0中如何快速地创建12x28x8的深沟球轴承 特别提示

这个创建的轴承如果想要保存,似乎还需要单独打开这个轴承,然后另存才行。
