CAD文字编辑中如何输入深度符号?

用CAD作图,标注中偶尔用到深度符号,那么怎么输入呢?

CAD文字编辑中如何输入深度符号? 工具/材料

电脑

AutoCAD软件

操作方法 01

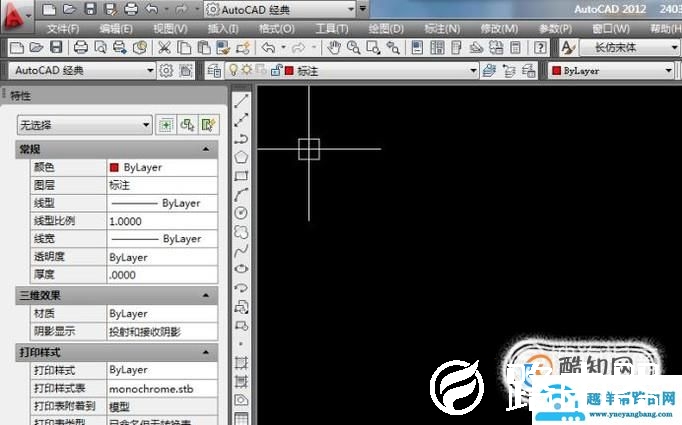

如下图所示,打开AutoCAD软件,新建一个空白的文件。

CAD文字编辑中如何输入深度符号? 02

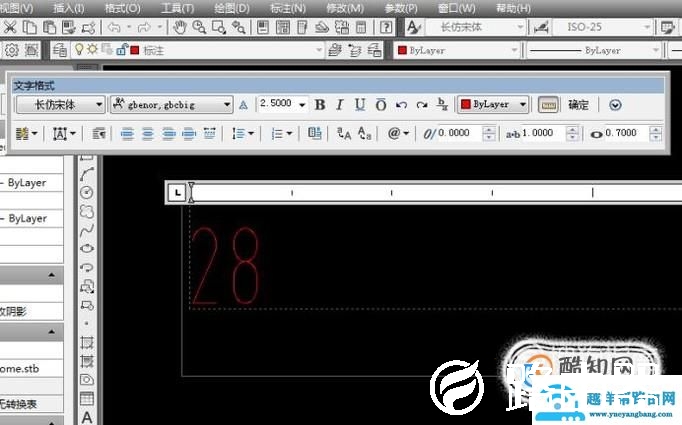

如下图所示,先输入一行数字作为演示所用。具体操作方法有多种,如下:第一种:直接输入字母“t”,然后用鼠标在CAD空白区域画一个矩形。第二种:执行【绘图】【文字】【多行文字】,然后用鼠标在CAD空白区域画一个矩形。以上两种方法,大家任选一种方式即可。

CAD文字编辑中如何输入深度符号? 03

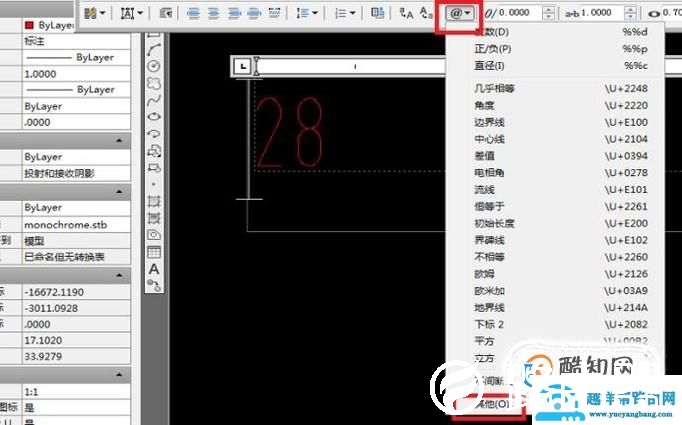

如下图所示,1、先在“文字格式”工具栏中找到“@”图标,点击它,会出现一个下拉菜单,2、在出现的下拉菜单中点击“其他”。

CAD文字编辑中如何输入深度符号? 04

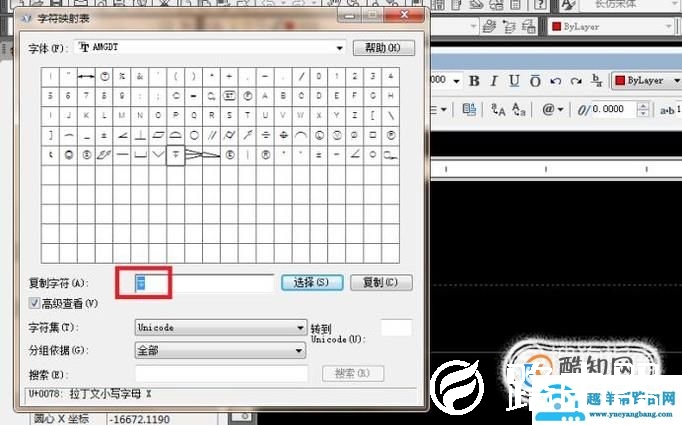

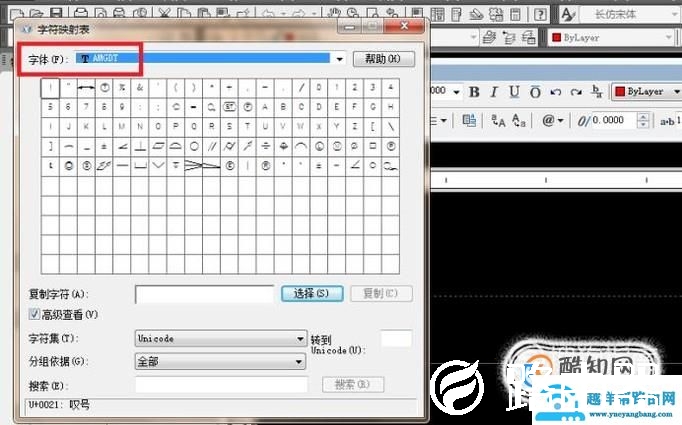

如下图所示,出现了一个“字符映射表”,注意红色框选,按照下图红色框选中的字体选择“AMGDT”。说明一下,字体选择是为了找到深度符号,哪种字体下面有深度符号,你们就可以选择哪种字体,笔者开始不熟悉,那是一个个字体去翻,才翻到深度符号所在地字体AMGDT。

CAD文字编辑中如何输入深度符号? 05

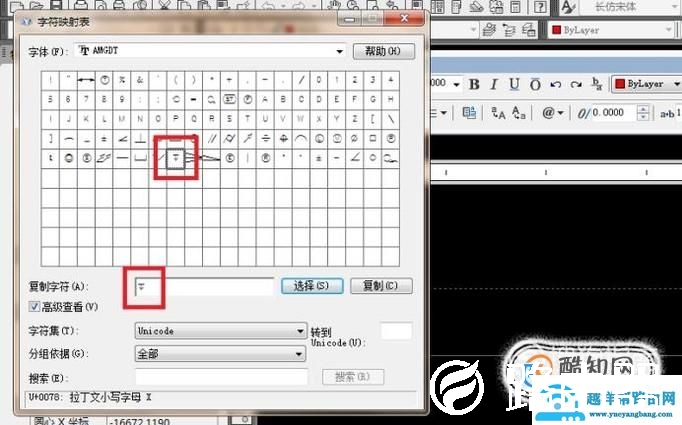

如下图红色框选所示,上面那个红色框选,找到深度符号,鼠标左键双击它。下面红色框选,这里出现了深度符号。

CAD文字编辑中如何输入深度符号? 06

如下图红色框选所示,将深度符号用鼠标左键选中它,然后“ctrl+c”复制。

CAD文字编辑中如何输入深度符号? 07

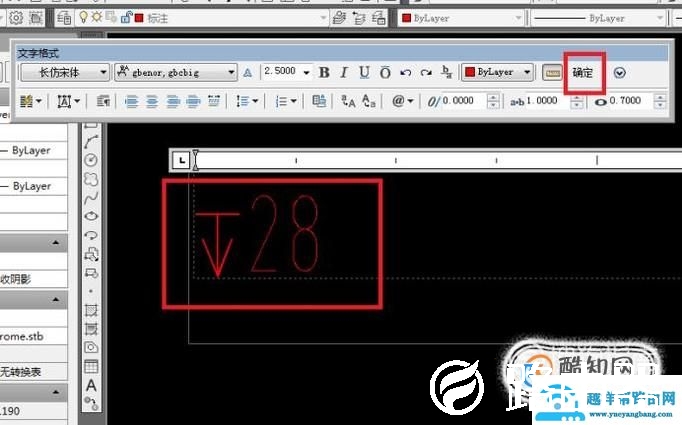

如下图所示,回到之前的文字格式那里,将鼠标光标移动到数字前面,然后,“Ctrl+v“,粘贴。再然后,点击文字格式工具栏中的“确定”(可以更改字号大小,不能更改字体)

CAD文字编辑中如何输入深度符号? 08

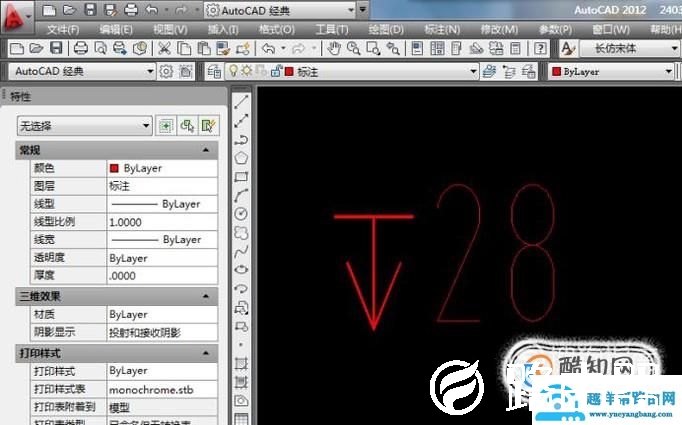

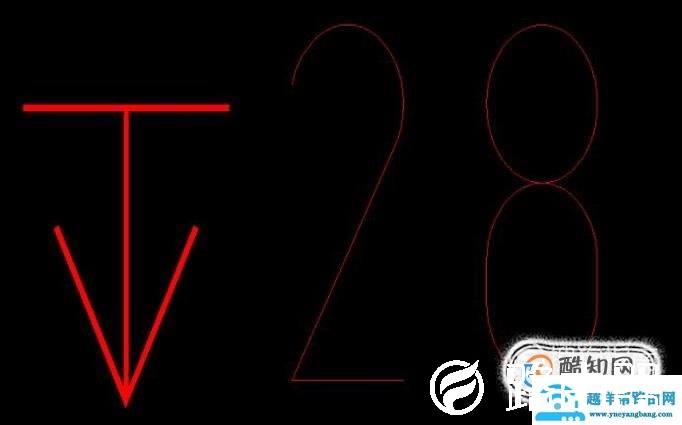

如下图所示,成功的输入了深度符号,下图中的意思是深度28。

CAD文字编辑中如何输入深度符号?

以上就是关于“CAD文字编辑中如何输入深度符号?”希望能帮助到你!
