如何SolidWorks软件造立体红色五角星？

路由器网投稿：文章是关于”如何SolidWorks软件造立体红色五角星？”的相关知识分享，希望可以帮到大家。 – 素材来源网络 编辑:小易。

SolidWorks三维建模功能十分强大，那么，如何用SolidWorks软件造立体五角星呢？下面就是具体操作步骤。

工具/材料

电脑

SolidWorks软件

操作方法 01

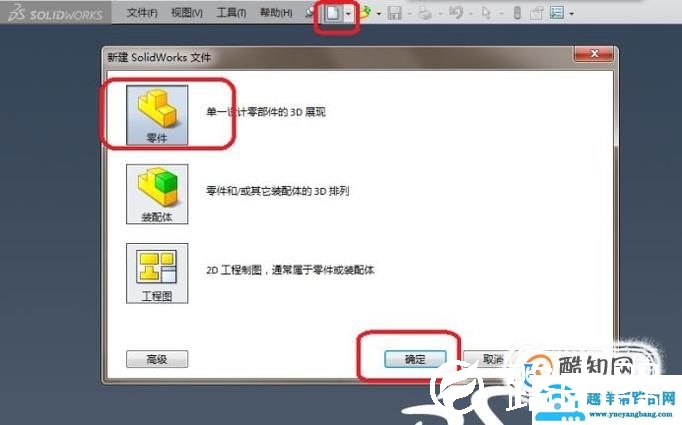

如下图红色框选所示，打开SolidWorks软件，新建一个零件文件。具体步骤：【新建】【零件】【确定】。

02

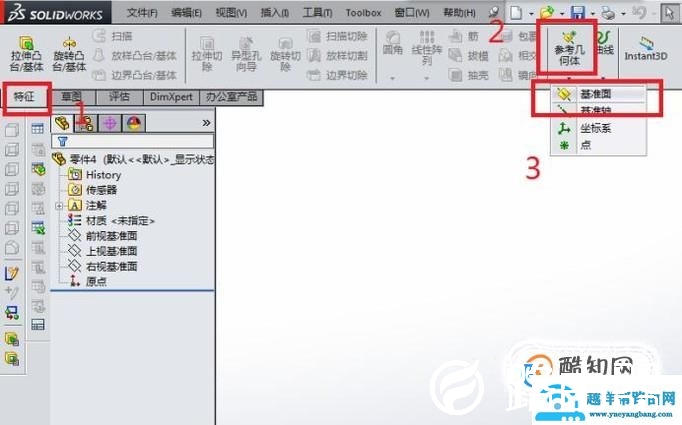

如下图所示，激活"基准面命令。具体顺序：1、1号红色框选，点击“特征”，使特征工具栏出现；2、2号红色框选，在特征工具栏中找到“参考几何体”，点击它，然后注意弹出的下拉菜单；3、3号红色框选，点击下拉菜单中的“基准面”。

03

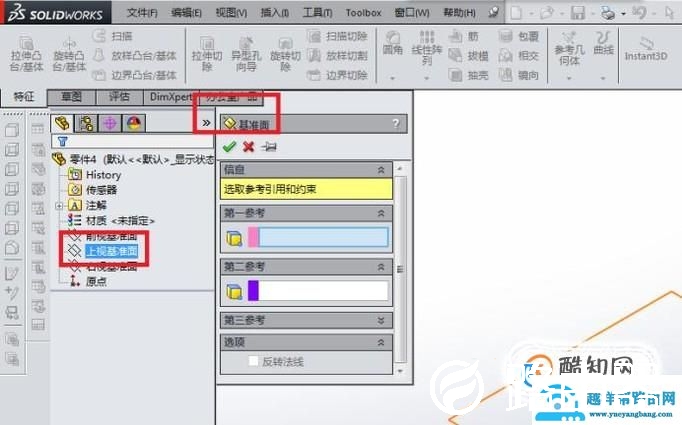

如下图所示，出现“基准面”对话框。注意看对话框中的信息提示，注意两个红色框选，点击“上视基准面”。

04

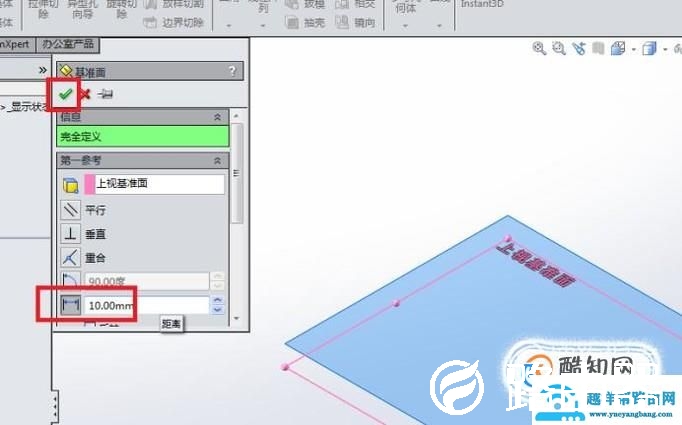

如下图红色框选所示，将距离设置为10mm（虽然软件默认的就是10.0mm），然后点击对话框左上角的√，完成新的基准面的创建。

05

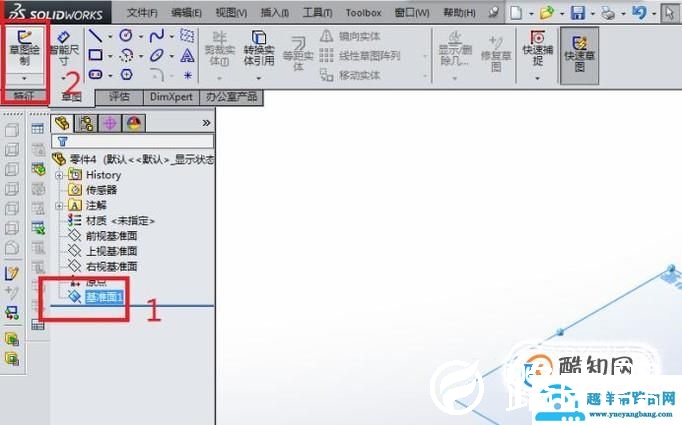

以新建的基准面1为草图平面创建草图。如下图所示，首先，选中1号红色框选中的“基准面1”（这是刚刚创建的基准面）然后，点击草图工具栏中的“草图绘制”。

06

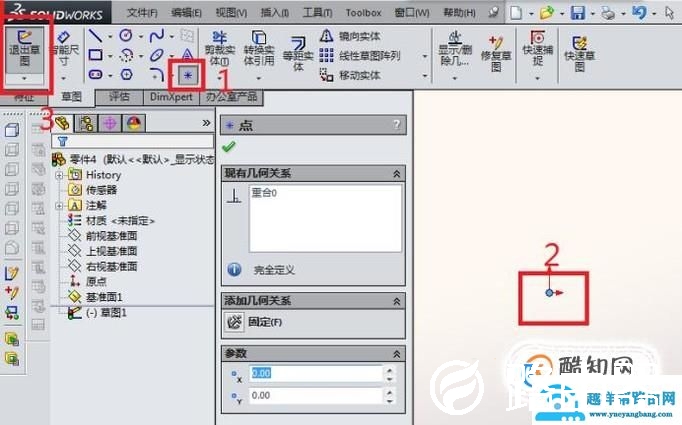

画一个点。如下图所示，首先，见1号红色框选，点击草图工具栏中的“点”图标；然后，见2号红色框选，点击坐标原点，在坐标原地位置创建一个点；再然后，点击3号红色框选中的“退出草图”。以上完成本次草图的绘制。

07

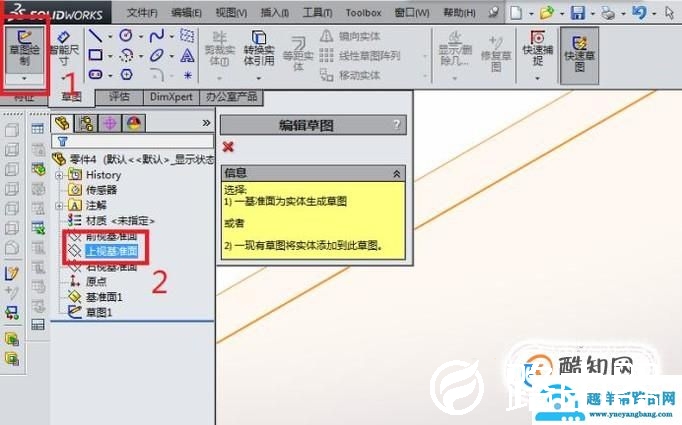

以上视基准面为草图平面创建草图。如下图所示，草图1要完全退出之后才能进行下面的操作。首先，点击草图工具栏中的“草图绘制”；然后，点击“上视基准面”。

08

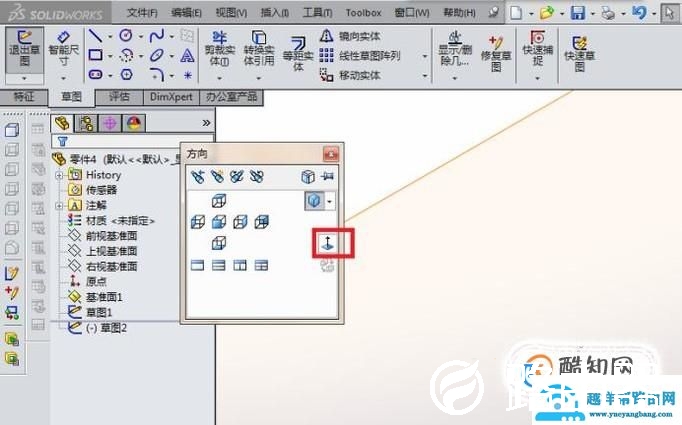

如下图所示，调整方向。（如果之前没动视图方向，本步骤可以省略）1、点击键盘上的空格键2、在弹出的“方向”对话框中点击红色框选所示的方向。

09

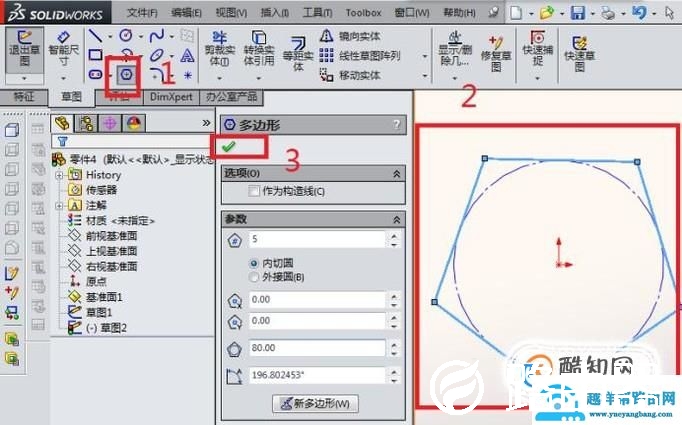

画一个正五边形。如下图所示，首先，点击草图工具栏中1号红色框选中的“六边形”图标；然后，以坐标原点为圆心画一个正六边形；再然后，在“多边形”对话框中将第一个参数6改为5，再然后，点击“多边形”对话框左上角的√，完成正五边形的绘制。说明一下，以上没有确定五边形的大小，所以凭感觉画，反正不影响本篇指南的演示效果。

10

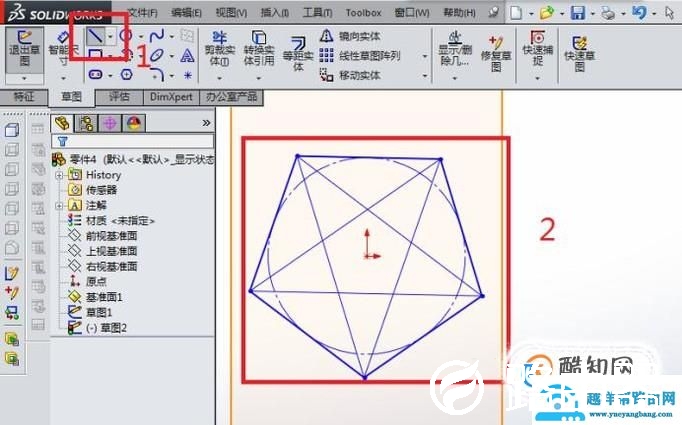

如下图所示，1、点击草图工具栏1号红色框选中的“直线”图标；2、见2号红色框选，将正五边形中的五角两两相连。最后的结果是如下图2号红色框选所示。

11

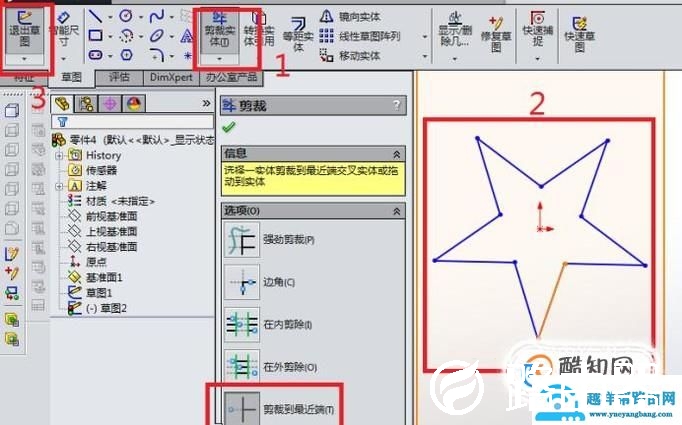

如下图红色数字顺序进行操作：1号红色框选：点击草图工具栏中的“裁剪实体”2号红色框选：按红色框选所示的图形进行裁剪3号红色框选：点击“退出草图”。说明一下，那个没有数字的红色框选，那是默认的裁剪方式，可以不用去改。

12

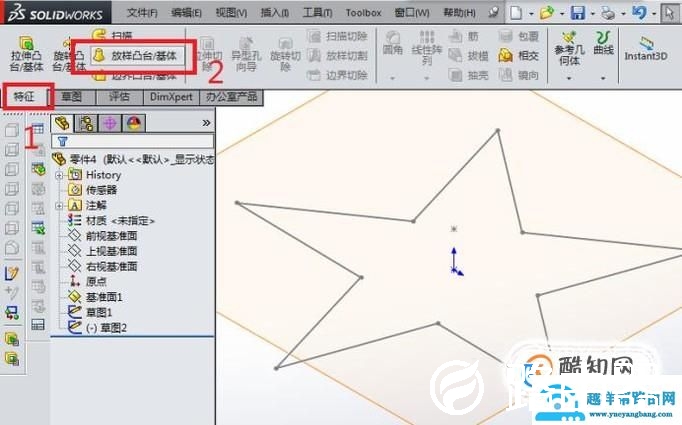

激活“放样凸台/基体”命令。如下图所示，在特征工具栏中找到“放样凸台/基体”图标，点击它。

13

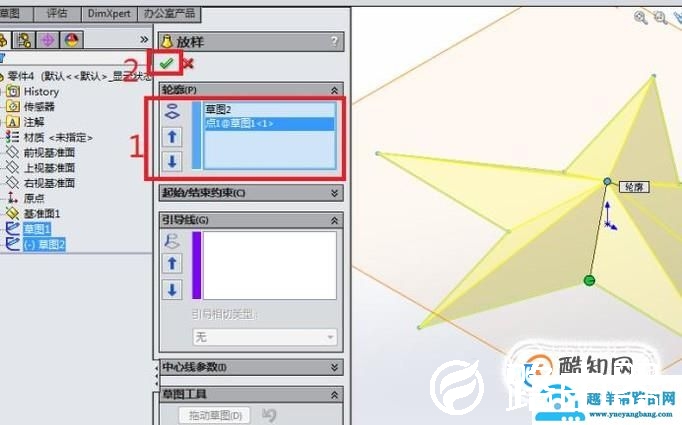

如下图所示，出现“放样”对话框，然后按照红色框选数字顺序操作：1号红色框选，轮廓一栏按顺序选择两个草图（分别是点和五角星所在的草图）。2号红色框选，点击对话框左上角的√，完成放样操作。以上步骤完成，则立体五角星就完成了一半。

14

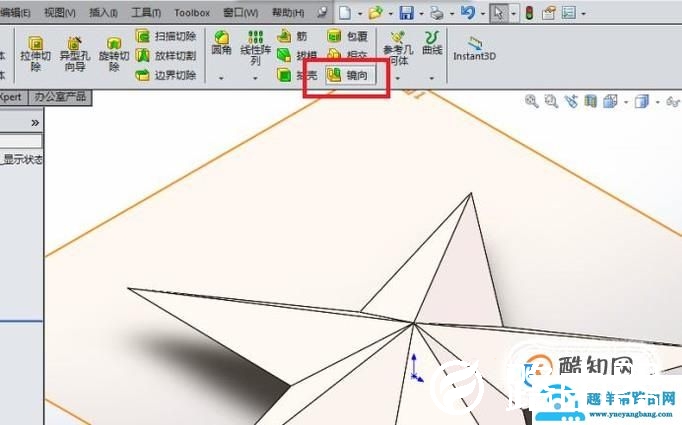

如下图所示，在特征工具栏中找到“镜向”图标，点击它。

15

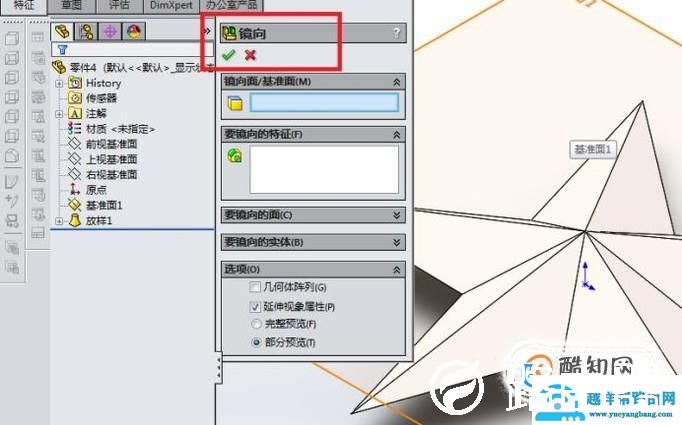

如下图红色框选所示，出现“镜向”对话框。

16

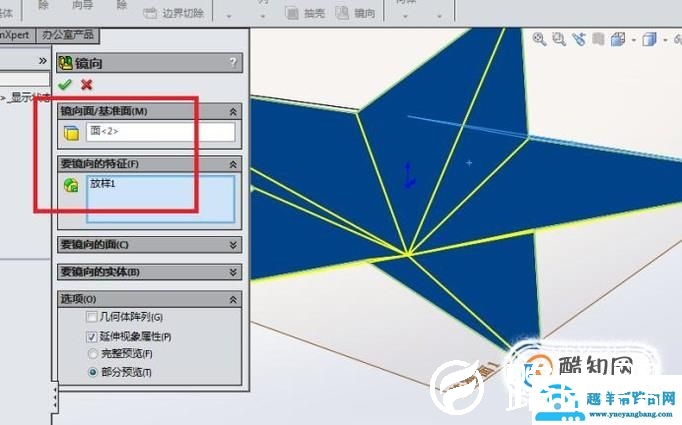

如下图所示，镜向面选择哪个变成蓝色的平面（或者叫上视基准面）镜向特征选择“放样1”（也就是五角星）以上两项选择完毕，则点击对话框左上角的√，完成镜像操作。到此为止，立体五角星其实就已经完成了。下一步是给五角星进行上色。

17

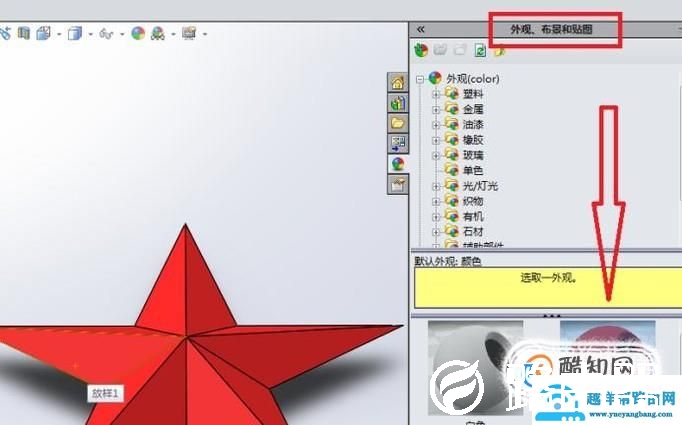

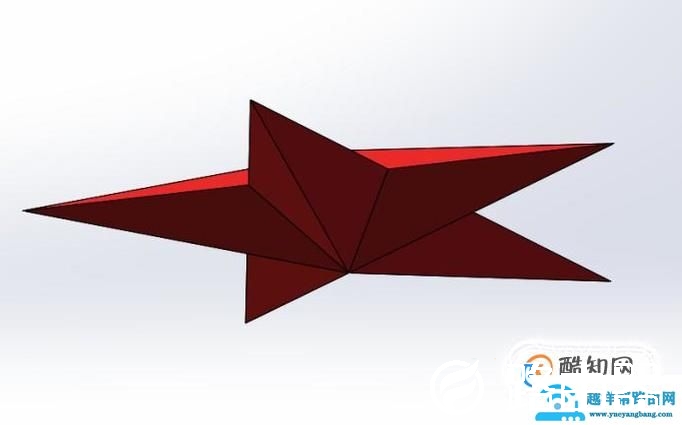

如下图所示，打开软件右边隐藏起来的“外观、布景和贴图”对话框，选择“红色”给五角星进行上色操作。然后，立体红色五角星就成功的在SolidWorks中造成功了。

以上就是关于“如何SolidWorks软件造立体红色五角星？”希望能帮助到你！
