网线头怎么接线图,网线水晶头接法详细步骤分解

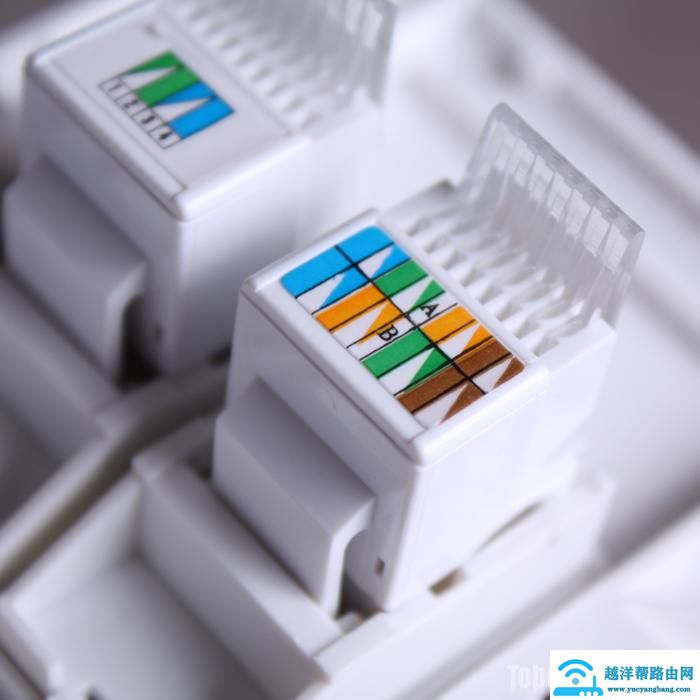

不会接网线,看这里。按照相关规则,我国宽带入户线按B接法,即568B标准,从后面看,从左到右:1橙白,2橙,3绿白,4蓝,5蓝白,6绿,7棕白,8棕,即和水晶头的接法一致。其实这里连接网线的只有4根:1橙白、2橙、3绿白、6绿。1、2 用于发送,3、6 用于接收。另外4根棕白、棕是电话线,蓝白、蓝空线,留作他用。为了更明白清晰,请看西门子网线插座三种接法图解。

网线接法图解 手把手教你怎么接网线

网线接法图解 手把手教你怎么接网线

网线接法图解 手把手教你怎么接网线

网线接法图解 手把手教你怎么接网线

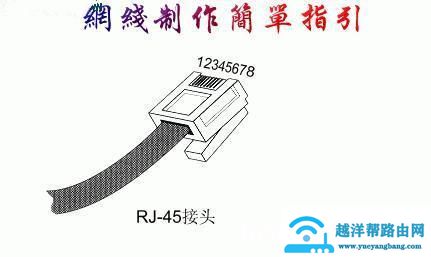

(1)一一对应接法。即双绞线的两端芯线要一一对应,即如果一端的第1脚为绿色,另一端的第1脚也必须为绿色的芯线,这样做出来的双绞线通常称之为“直连线”。但要注意的是4个芯线对通常不分开,即芯线对的两条芯线通常为相邻排列,这个,由于太简单且随意,图上未标出。

这种网线一般是用在集线器或交换机与计算机之间的连接。

网线接法图解 手把手教你怎么接网线

网线接法图解 手把手教你怎么接网线

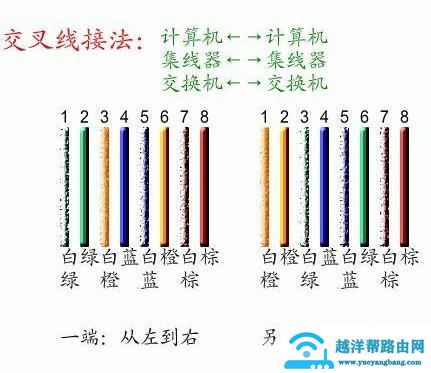

(2)1-3、2-6交叉接法。虽然双绞线有4对8条芯线,但实际上在网络中只用到了其中的4条,即水晶头的第1、第2和第3、第6脚,它们分别起着收、发信号的作用。这种交叉网线的芯线排列规则是:网线一端的第1脚连另一端的第3脚,网线一端的第2脚连另一头的第6脚,其他脚一一对应即可。这种排列做出来的通常称之为“交叉线。

例如,当线的一端从左到右的芯线顺序依次为:

白绿、绿、白橙、蓝、白蓝、橙、白棕、棕时,

另一端从左到右的芯线顺序则应当依次为:

白橙、橙、白绿、蓝、白蓝、绿、白棕、棕。

这种网线一般用在集线器(交换机)的级连、服务器与集线器(交换机)的连接、对等网计算机的直接连接等情况下。经常用于两台电脑直接互连传送数据!

网线接法图解 手把手教你怎么接网线

网线接法图解 手把手教你怎么接网线

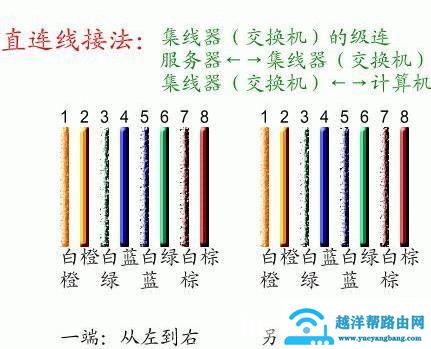

(3)100M接法。这是一种最常用的网线制作规则。所谓100M接法,是指它能满足100M带宽的通讯速率。它的接法虽然也是一一对应,但每一脚的颜色是固定的。

具体是:第1脚——橙白、第2脚——橙色、第3脚——绿白、第4脚——蓝色、第5脚——蓝白、第6脚——绿色、第7脚——棕白、第8脚——棕色,

从中可以看出,网线的4对芯线并不全都是相邻排列,第3脚、第4脚、第5脚和第6脚包括2对芯线,但是顺序已错乱。

这种接线方法也是应用于集线器(交换机)与工作站计算机之间的连接,也就是“直连线”所应用的范围。

网线接法图解 手把手教你怎么接网线

网线接法图解 手把手教你怎么接网线

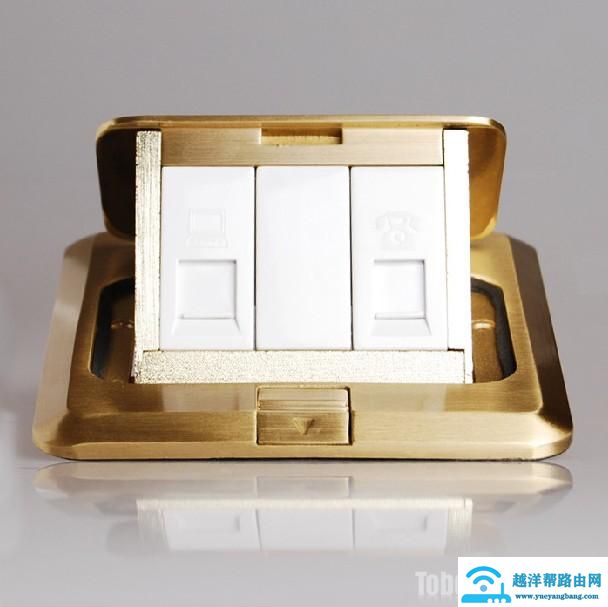

另外,网线接埋地插座的方法如下:

除了四根带颜色的线橙、绿、蓝、棕外,每一根白线上都有线标橙、绿、蓝、棕。

568B 线的线序为白橙、橙,白绿、蓝,白蓝、绿,白棕、棕,其用途为电脑连接交换机或路由器等,或交换机级连用。

568A 线的线序为白绿、绿,白橙、蓝,白蓝、橙,白棕、棕,其用途为两台电脑直接连接,也可作交换机级连用。

用做电脑网络交换用的实际上就四根线,为白橙、橙,白绿、绿 这四根。

做水晶头的时候,要注意排好线序,把8根线的头剪齐,留下大约1.8公分,插入水晶头的时候,水晶头要尾巴向下,把线插到水晶头的底端,用网线钳子夹紧。
