cat5e网线支持千兆么网线区别(5类6类7类网线对比)

前言

网线,是网络中必不可少的一个配件,也是容易被大家忽视的配件。

如果网线选择不好,会影响所有网线连接设备的速度。比如说路由器是千兆的,家里的宽带是200M的,结果使用了一个百兆的网线。那么最终的网速就只有100M,网线成了整个网络中的瓶颈。

网线的分类

目前的网线主要分为:超五类,六类,超六类,七类,八类

网线选购完全指南(知识科普,品牌推荐)

网线选购完全指南(知识科普,品牌推荐)

网线类别:

我们所说的网线通常是双绞线。网线的材质是铜,绝缘的铜导线,两两逆时针缠绕在一起。网线制作标准中,对于缠绕率等都有规定。一般劣质网线,会在材质上,缠绕度上打折扣,这样的结果就是网线的传输距离近,网速不达标。

网线又分为屏蔽双绞线(STP)和非屏蔽双绞线(UTP)

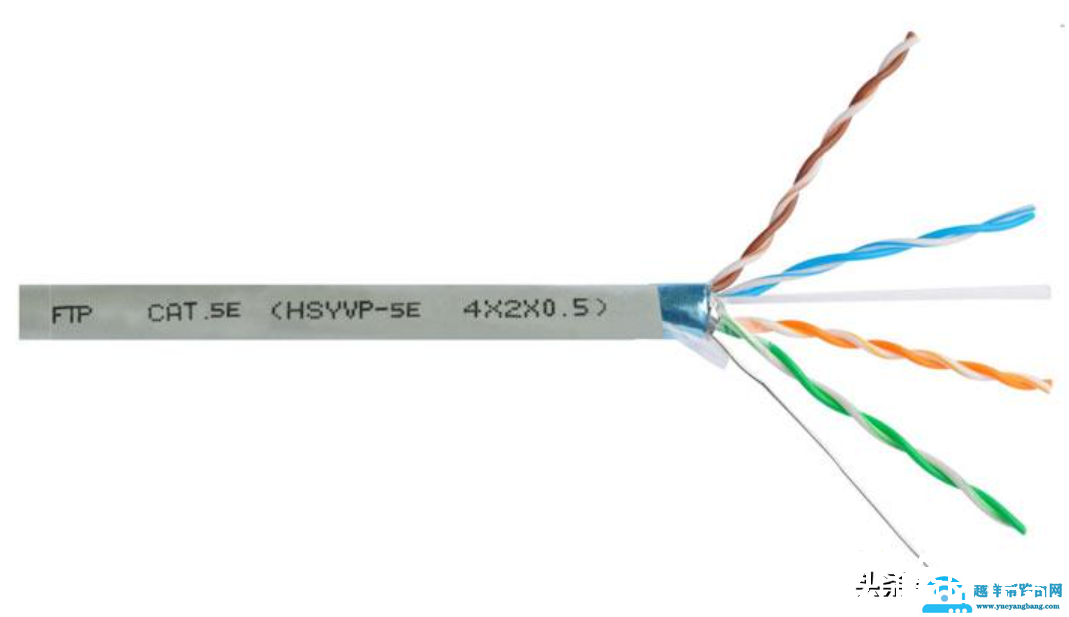

屏蔽双绞线(STP):

外面由一层金属材料包裹,以减小辐射,防止信息被窃听。同时具有较高的数据传输速率,但价格较高,安装也比较复杂

网线选购完全指南(知识科普,品牌推荐)

网线选购完全指南(知识科普,品牌推荐)

非屏蔽双绞线(UTP):

UTP无金属屏蔽材料,只有一层绝缘胶皮包裹,价格相对便宜,组网灵活。除了一些特殊场合(如电磁辐射严重区域)外,一般都使用UTP。平时使用的网线,也是UTP居多。

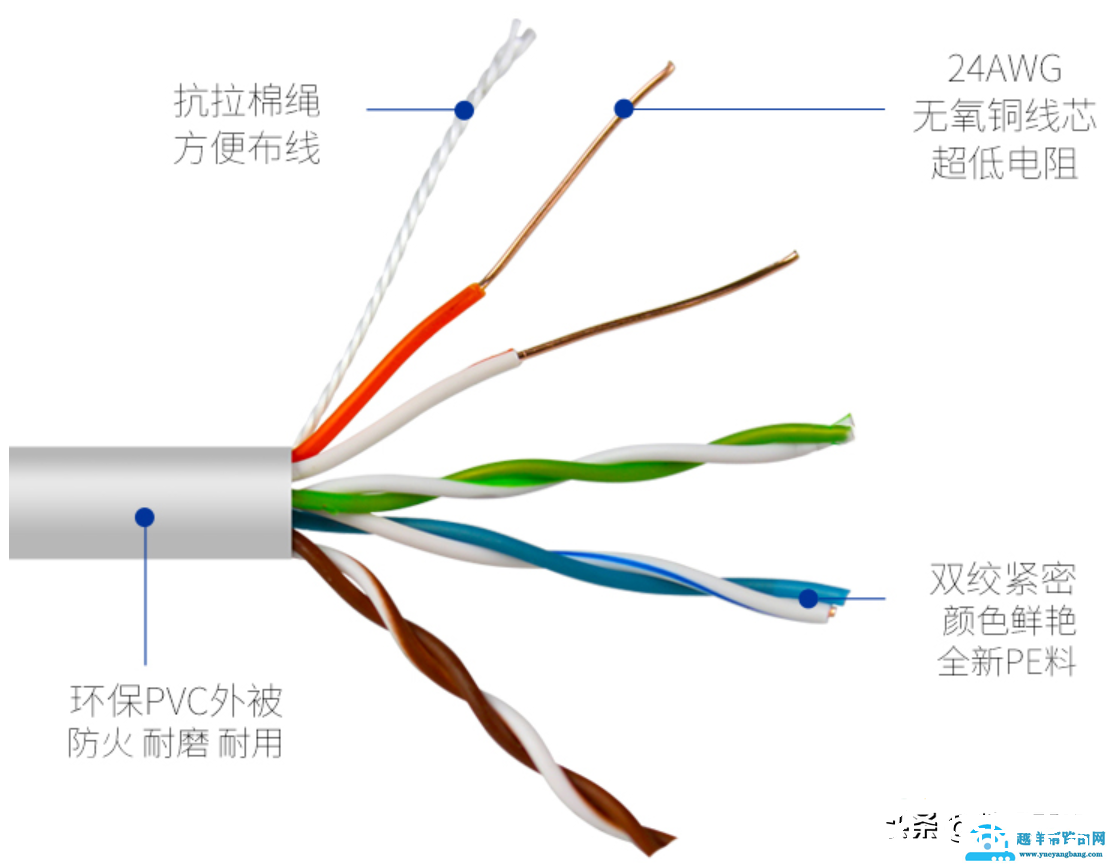

超五类网线:

超五类网线标识为:CAT5E。传输频率100MHz,传输速率1000Mbps,支持千兆网络。

超五类网线中有4对线缆,1个抗拉线。

超五类网线的裸铜直径为0.51mm,绝缘线径0.92mm。线缆直径5mm。

网线选购完全指南(知识科普,品牌推荐)

网线选购完全指南(知识科普,品牌推荐)

网线选购完全指南(知识科普,品牌推荐)

网线选购完全指南(知识科普,品牌推荐)

网线选购完全指南(知识科普,品牌推荐)

网线选购完全指南(知识科普,品牌推荐)

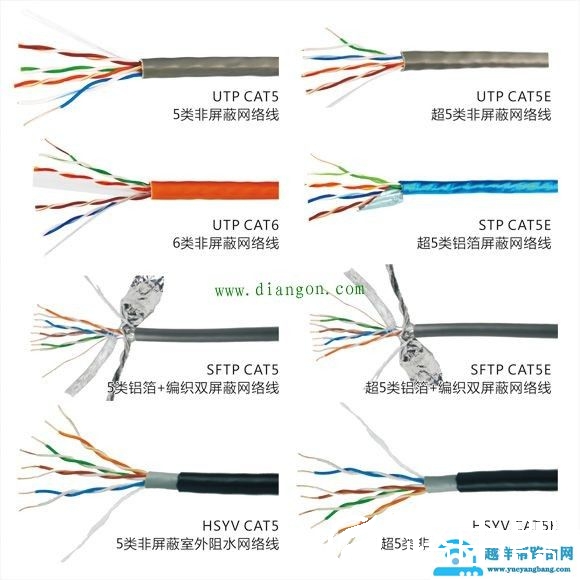

5类网线对比图

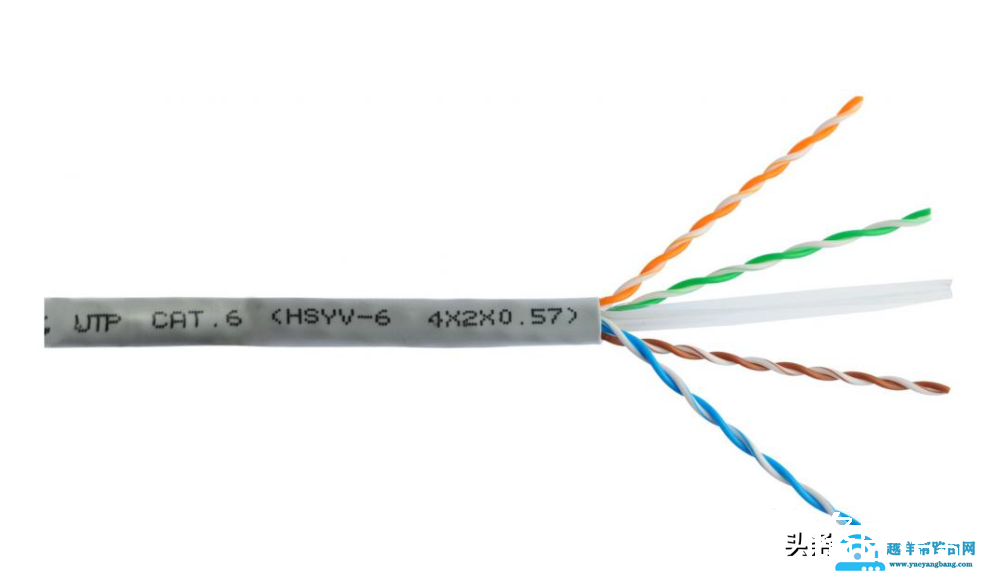

六类网线:

六类网线标识为:CAT6。传输频率250MHz,传输速率1000Mbps,支持千兆网络。根据测试,使用6类网线,在55米距离内,可以支持万兆网络。

对比超五类网线,增加了十字骨架,将4对线缆分别置于十字骨架的四个凹槽内,同时电缆的直径也更粗。

六类网线的裸铜直径为0.57mm,绝缘线径1.02mm。线缆直径6.53mm。

网线选购完全指南(知识科普,品牌推荐)

网线选购完全指南(知识科普,品牌推荐)

超六类网线

六类网线标识为:CAT6A。传输频率500MHz,传输速率10Gbps,支持万兆网络。

网线选购完全指南(知识科普,品牌推荐)

网线选购完全指南(知识科普,品牌推荐)

七类/超七类网线

七类网线标识为:CAT7。传输频率600MHz,传输速率10Gbps,支持万兆网络。

超七类网线标识为:CAT7A。传输频率1000MHz,传输速率10Gbps,支持万兆网络。

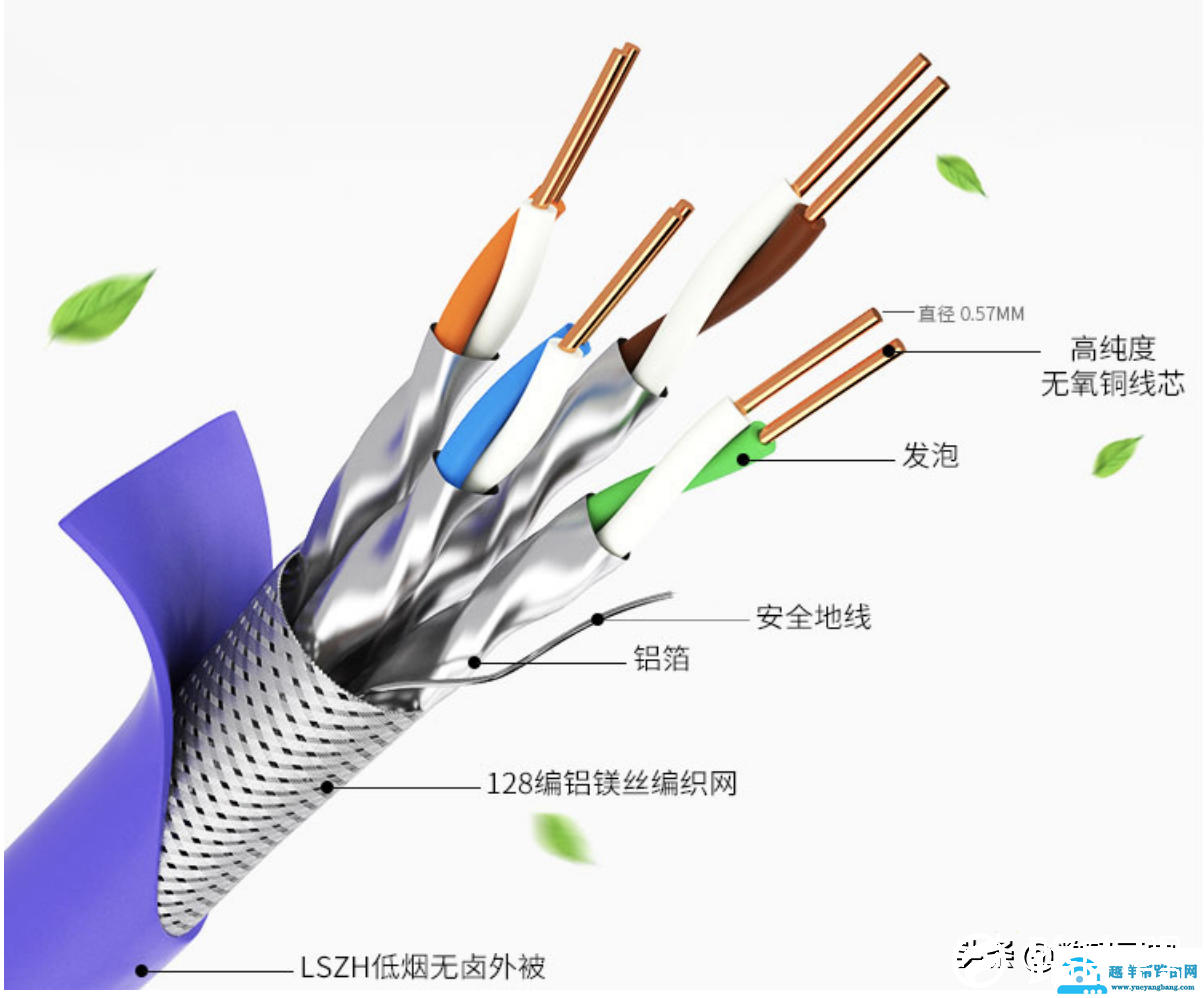

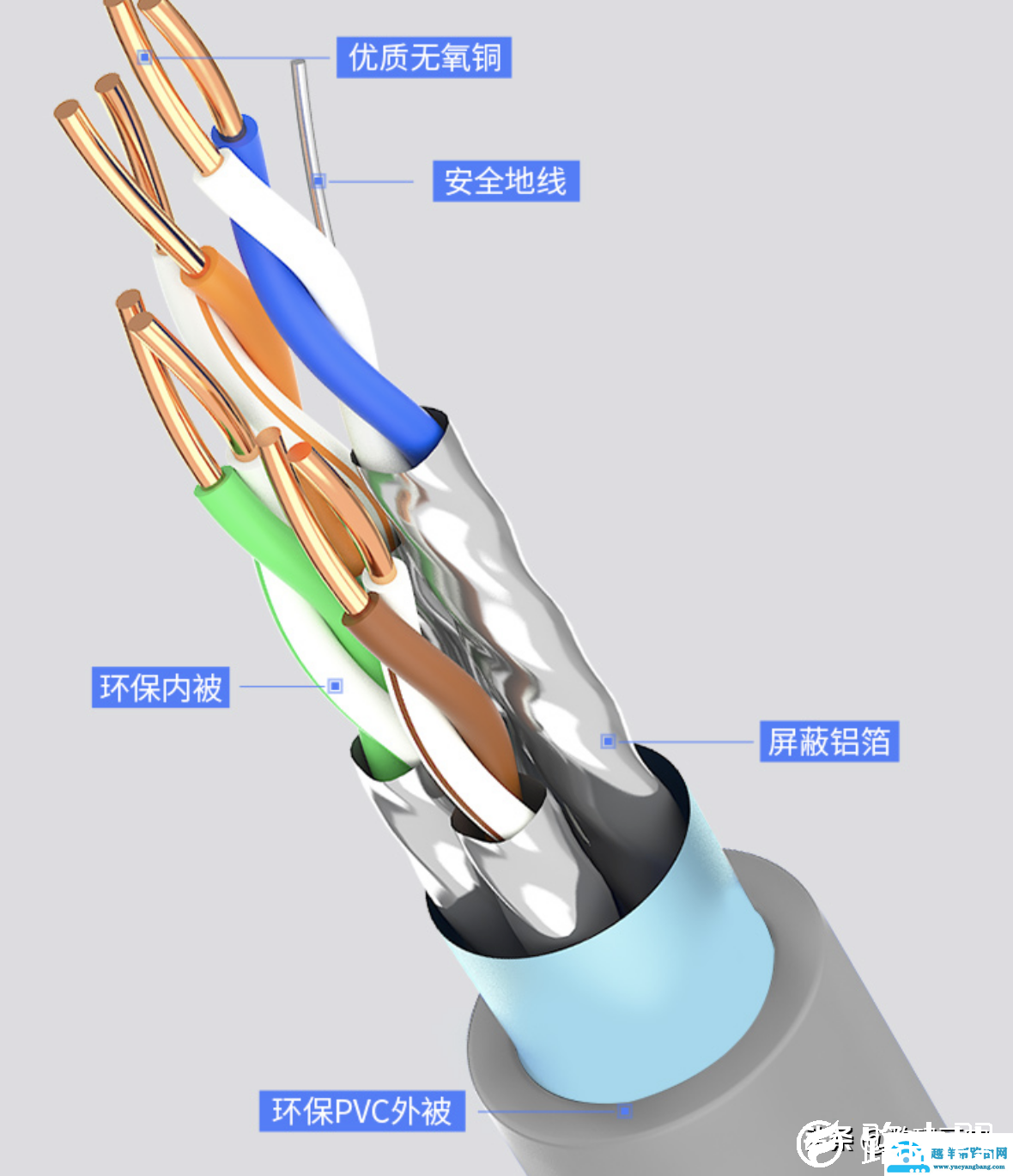

七类网线是一种8芯屏蔽线,和普通的屏蔽线不同,在七类线缆中,每一对线都有一个屏蔽层,四对线合在一起还有一个公共大屏蔽层。

每对都有一个屏蔽层(一般为金属箔屏蔽 ),然后8根芯外还有一个屏蔽层(一般为金属编织丝网屏蔽Braided Shield),接口与RJ-45相同。总屏蔽+ 线对屏蔽(一般为金属箔屏蔽),七类线 S/FTP Cat.7(HSYVP-7) 最高传输频率 600MHz,超七类线的传输频率为1000MHz。

网线选购完全指南(知识科普,品牌推荐)

网线选购完全指南(知识科普,品牌推荐)

八类网线

八类网线,跟七类网线一样的是 双层屏蔽(SFTP),它拥有两个导线对,2000MHz的超高宽屏, 传输速率高达40Gb/s,但它最大传输距离仅有30m,故一般用于 短距离数据中心的服务器、交换机、配线架以及其他设备的连接。虽然八类线传输距离短, 但传输速率和频率带宽是远远超过其他类的。主要用在网络设备互联的跳线。

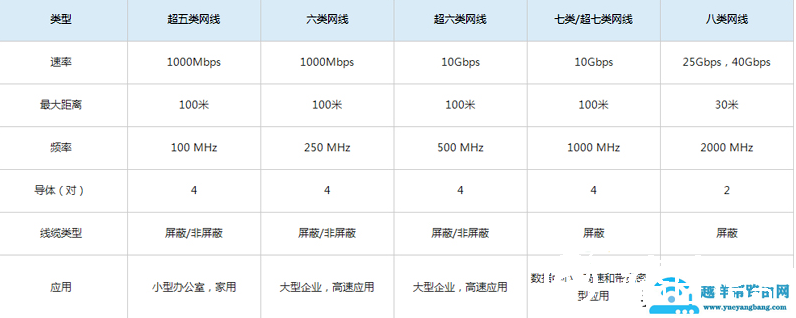

规格越高的网线,使用的材质越好,线缆越粗,屏蔽层等附加组件越高,造价越高,施工难度越大。

网线的接线标准

网线的主要颜色是4种:绿,蓝,橙,棕

与这些颜色的线缠绕在一起的线,就是白+颜色。

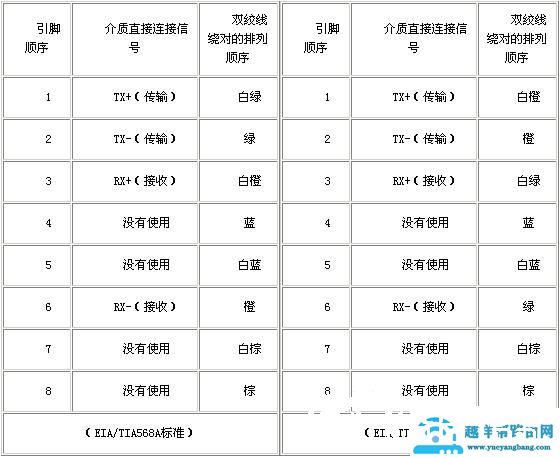

常用的接线标准是568B,网线的2端都是568B的标准。

568A标准:白绿,绿,白橙,蓝,白蓝,橙,白棕,棕

568B标准:白橙,橙,白绿,蓝,白蓝,绿,白棕,棕

网线选购完全指南(知识科普,品牌推荐)

网线选购完全指南(知识科普,品牌推荐)

正确查看网线线序的方法为:水晶头弹片朝下,且有水晶弹片的一面朝外,从左至右的看,如下图。

网线选购完全指南(知识科普,品牌推荐)

网线选购完全指南(知识科普,品牌推荐)

568A

网线选购完全指南(知识科普,品牌推荐)

网线选购完全指南(知识科普,品牌推荐)

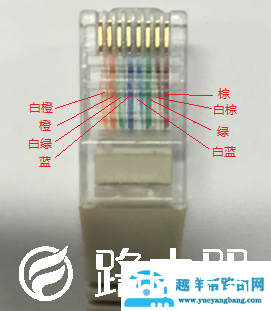

568B

对于百兆网络,只使用到1,2,3,6四条线。对于千兆,万兆,POE供电的网络中,8根网线全部需要用到。所以布线的时候,一定要确保8芯全通才可以。

网线选购完全指南(知识科普,品牌推荐)

网线选购完全指南(知识科普,品牌推荐)

对于模块来说,需要按照模块的线序标识进行接线。

网线选购完全指南(知识科普,品牌推荐)

网线选购完全指南(知识科普,品牌推荐)

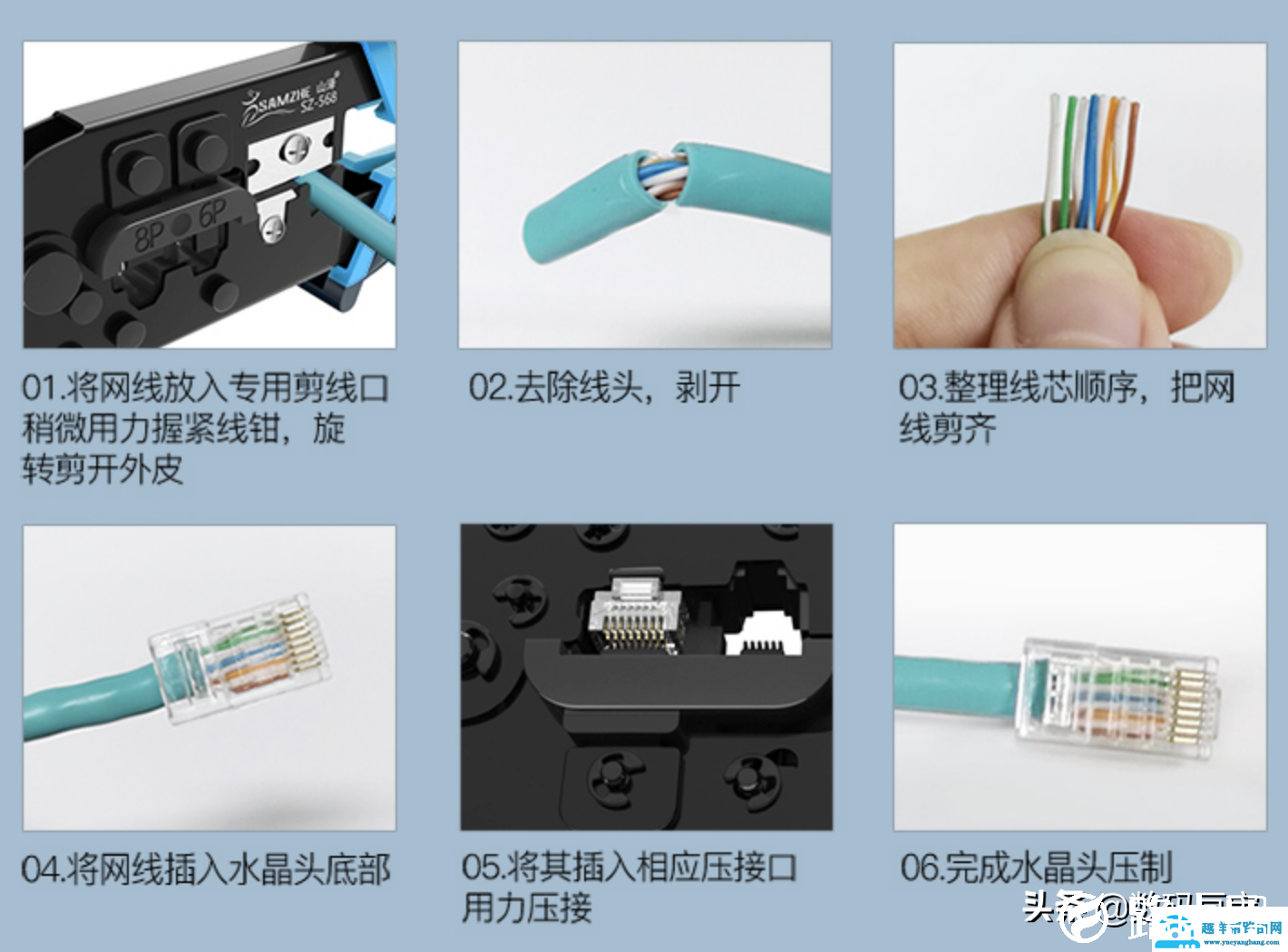

网线制作方法

网线制作,需要使专用的网线签字,搭配与网线型号匹配的水晶头。

网线选购完全指南(知识科普,品牌推荐)

网线选购完全指南(知识科普,品牌推荐)

网线常见问题1、开发商部署的网线如何替换

如果开发商部署了5类网线,尽量替换为超五类或者6类网线。

可先将开发商预埋的网线从套管中抽出,重新穿6类网线即可。

用到的工具是穿线器。按照穿线器的说明,穿线即可。穿线的时候要有耐心,不要使用蛮力,以免线缆卡住。

网线选购完全指南(知识科普,品牌推荐)

网线选购完全指南(知识科普,品牌推荐)

穿线器使用说明

2、网线能不能对接/延长

网线预留得不够长,或者出现损坏,可以使用网线转接头进行延长,只要做好水晶头即可。

网线选购完全指南(知识科普,品牌推荐)

网线选购完全指南(知识科普,品牌推荐)

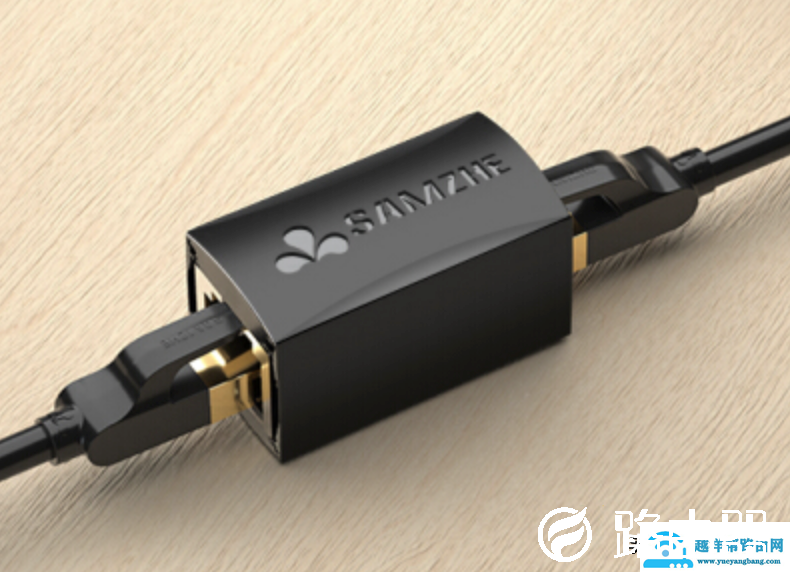

网线转接头

以上cat5e网线支持千兆么网线区别(5类6类7类网线对比)的内容,由中乐教育网搜集整理分享。

以上就是关于“cat5e网线支持千兆么网线区别(5类6类7类网线对比)”希望能帮助到你!
