工作中，如何将CAD显示在工作区域中的内容全部保存成图片？这是本篇指南所演示的内容，有兴趣的可以往下翻。

工具/材料

电脑

AutoCAD软件

操作方法 01

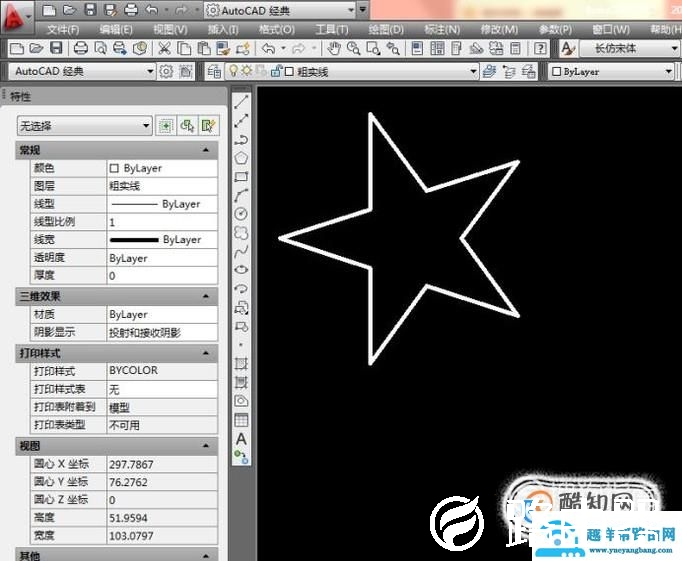

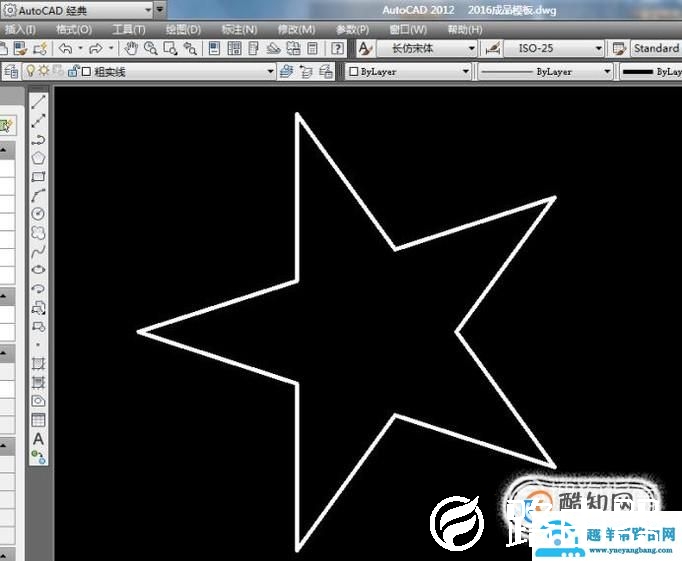

如下图所示，先打开AutoCAD软件，然后可以向笔者一样画个五角星作为演示所用。

02

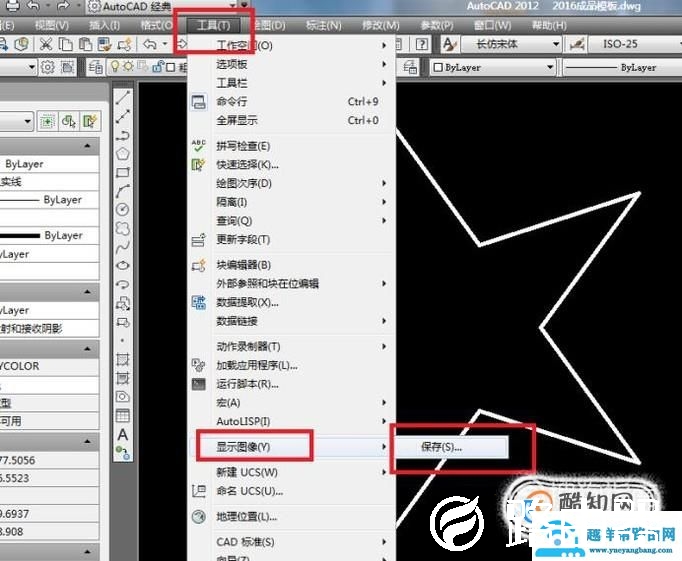

如下图红色框选所示，这是我们的操作步骤。1、在标题栏中找到“工具”，并点击它；2、在工具的下拉菜单中找到“显示图像”，点击它；3、然后再在弹出的下拉菜单中点击“保存”。

03

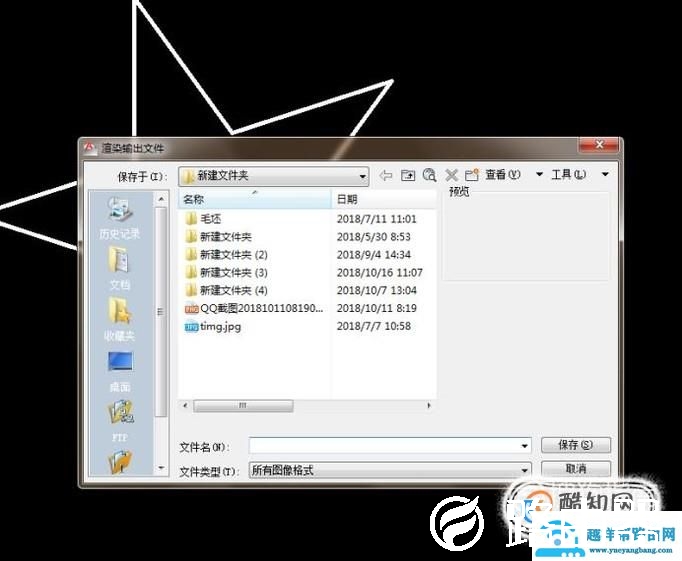

完成以上第二步，就会弹出如下所示的“渲染输出文件”对话框。在这个对话框我们需要选择好图片保存的位置并记住，同时设置好文件的名称，方便我们保存完之后去找到我们保存的文件。

04

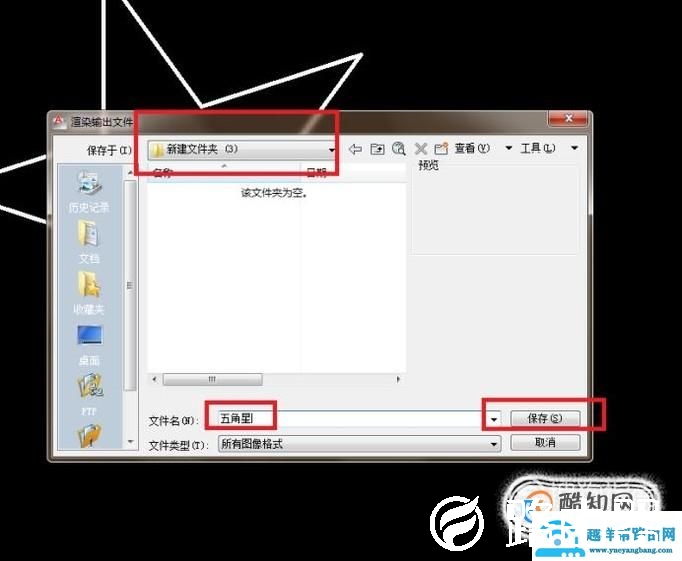

如下图所示，笔者选择的保存位置为“新建文件夹（3）”，设置的文件名为“五角星”，至于你们所关心的文件类型，笔者没有去动他，指点点击了“保存”。

05

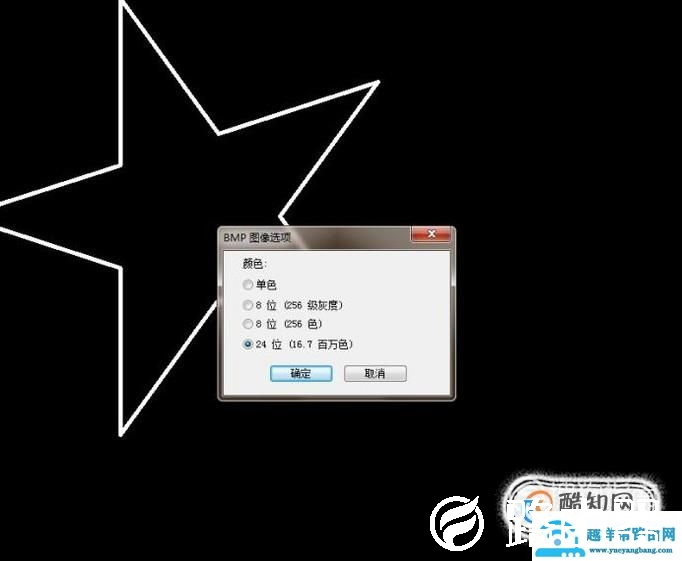

如下图所示，这是我们上一步点击“保存”之后弹出的对话框，这是要我们选择颜色，笔者比较喜欢位数多的，所以默认24位，直接点击“确定”。

06

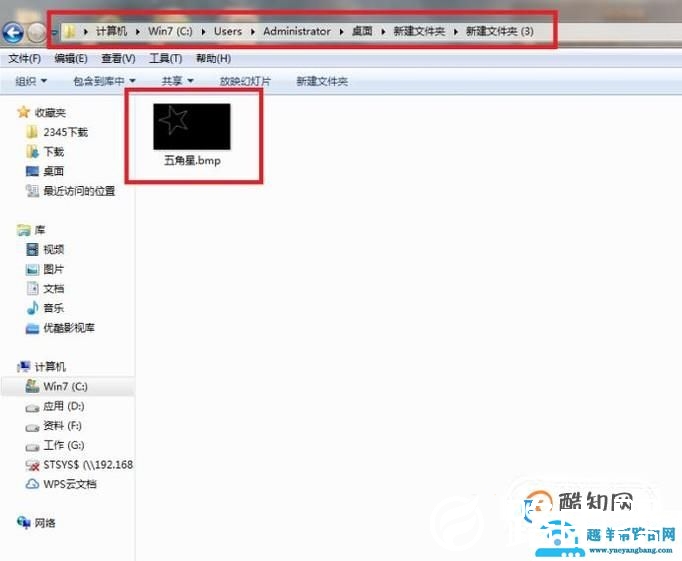

在第五步骤中点击“确定”之后，CAD软件不会再弹出什么对话框了，因为它已经将工作区域内的所有内容保存成图片了。如下图所示，这是笔者在新建文件夹（3）中找到的刚刚保存的五角星图片。

07

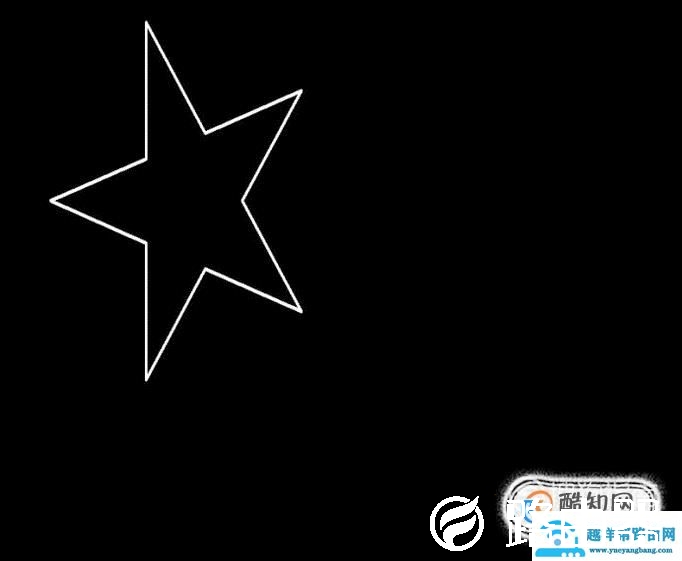

抱歉，原本想把原图传上来，可是内容太大了，所以只好改变一下大小，不过如下图所示，这就是之前保存的内容。有兴趣的你们可以一试，绝对能行。

以上就是关于“CAD中如何将工作区域直接保存成图片？”希望能帮助到你！
