在CAD中怎么布局?

本篇指南通过一个简单的例子,让大家轻松学会CAD布局。

工具/材料

CAD

操作方法 01

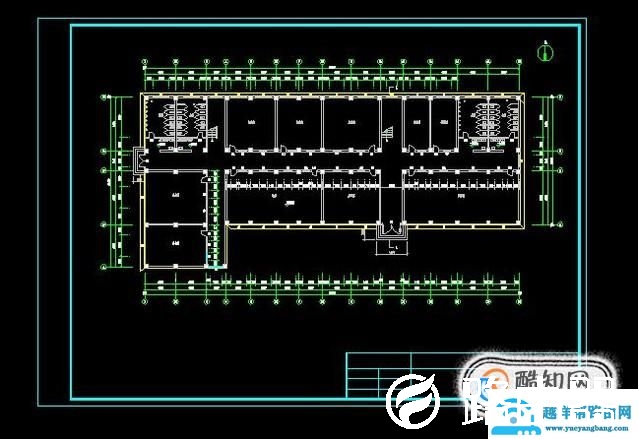

用CAD打开一幅简单的图纸,并把图纸用“分割线”分成自己需要的份数,如下图所示

在CAD中怎么布局? 02

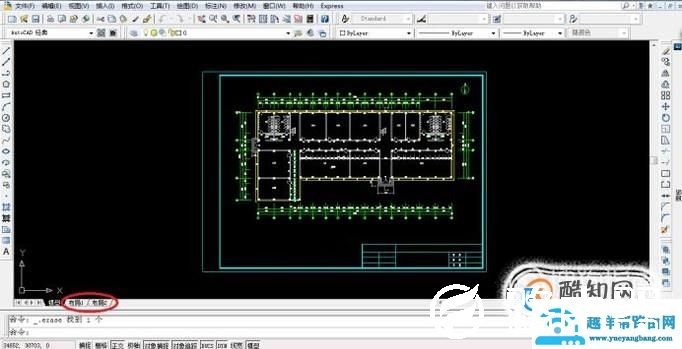

点击下图红圈内的“布局1”,如下图所示

在CAD中怎么布局? 03

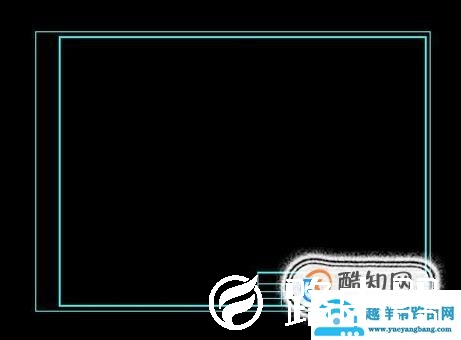

此时打开的“布局1”,如下图所示

在CAD中怎么布局? 04

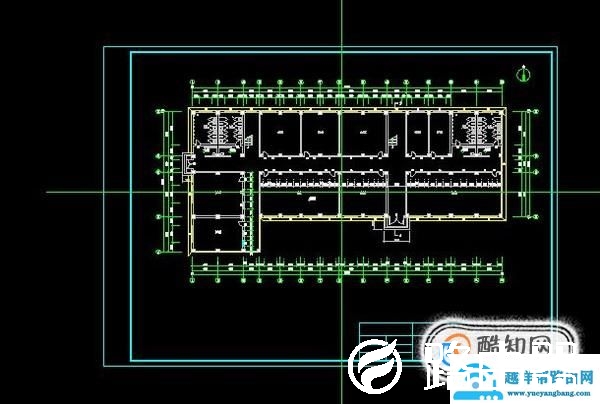

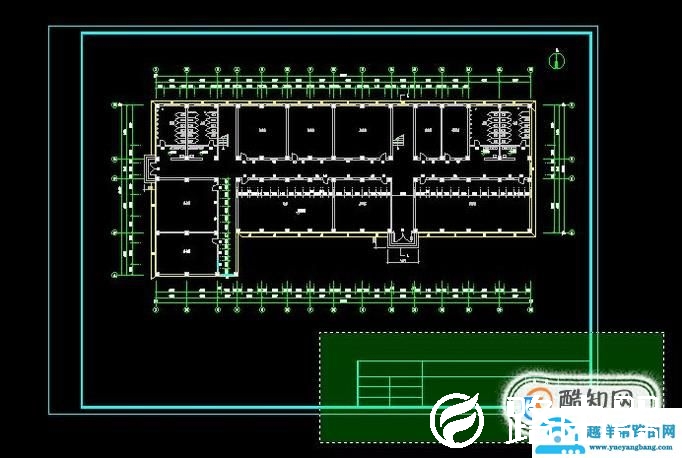

返回“模型”,复制图中图框,如下图所示

在CAD中怎么布局? 05

把 “模型1”的原有图纸删除;然后把图框复制到“模型1”,如下图所示

在CAD中怎么布局? 06

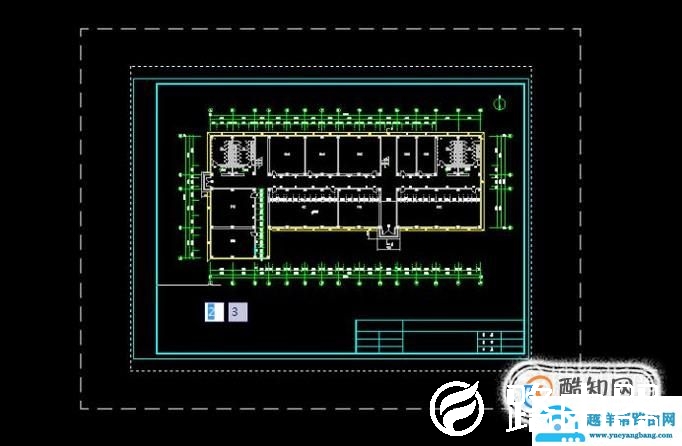

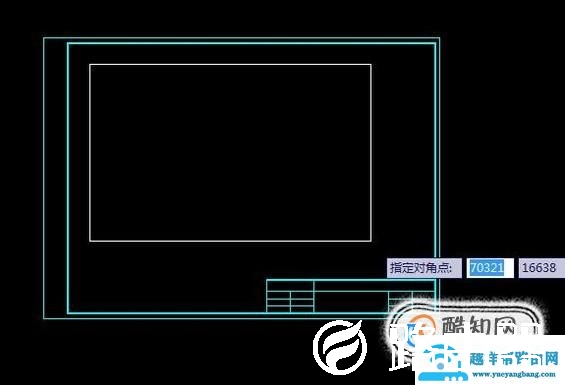

在命令行输入“mv”点击回车键,此时直接用鼠标点击,在图框内画一个显示框,如下图所示

在CAD中怎么布局? 07

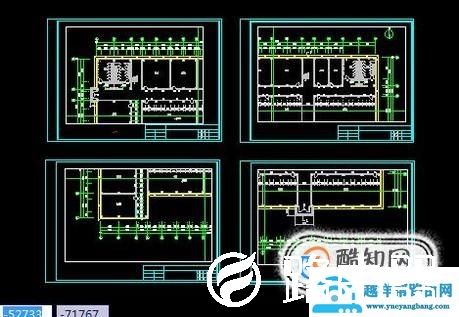

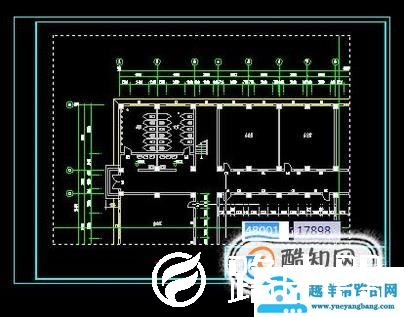

显示框内会显示整个图纸,双击显示框内,这时可以放大或缩小显示框内的图纸,通过调整,把图纸调整成自己需要的样子;同样的方式,把图纸的每一部分都以这种方式调整好,如下图所示

在CAD中怎么布局? 在CAD中怎么布局? 08

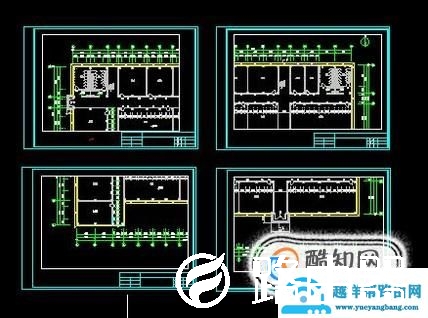

把原来加在图纸上的“分割线”删除,完成布局,如下图所示

在CAD中怎么布局? 在CAD中怎么布局? 特别提示

本篇指南的“分割线”是自己加上去的,目的是为了帮助大家更好的完成布局。

以上就是关于“在CAD中怎么布局?”希望能帮助到你!
