UG10.0中如何插入文字并拉伸成实体？

路由器网投稿：文章是关于”UG10.0中如何插入文字并拉伸成实体？”的相关知识分享，希望可以帮到大家。 – 素材来源网络 编辑:小易。

UG10.0是一款功能十分强大的三维造型软件，而我们在做三维造型的时候，难免要用到文字，那么在UG10.0中如何输入文字呢？并且将文字拉伸成实体？有兴趣的你们可以往下看

工具/材料

电脑

UG10.0软件

操作方法 01

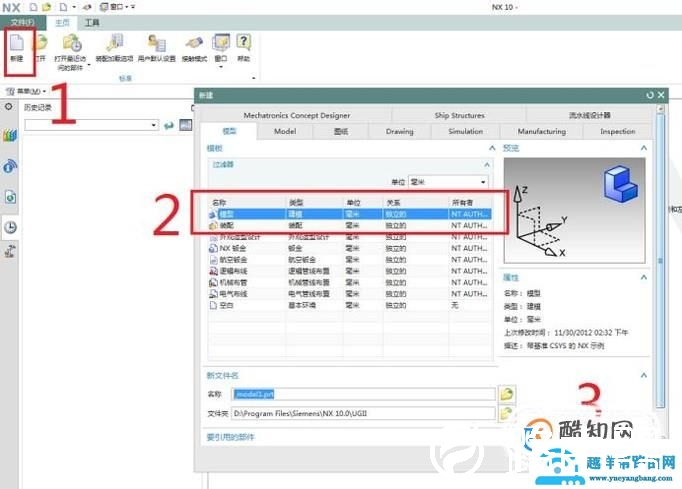

打开UG10.0软件，新建一个模型文件，具体步骤按下图红色数字1、2、3所示操作。这里解释一下为什么是UG10.0软件，因为笔者所用的UG最高版本就是10.0版本的，其他更高的版本笔者没用过，所以就不妄言了。

02

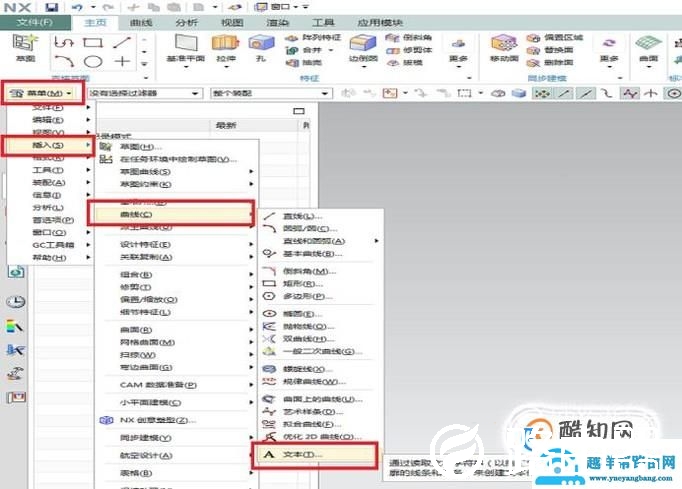

找到文本命令，并激活它。具体步骤如下图所示，执行【菜单】【插入】【曲线】【文本】。虽然我们说的是插入文字，但是UG中就是叫文本，这个就别较真了。

03

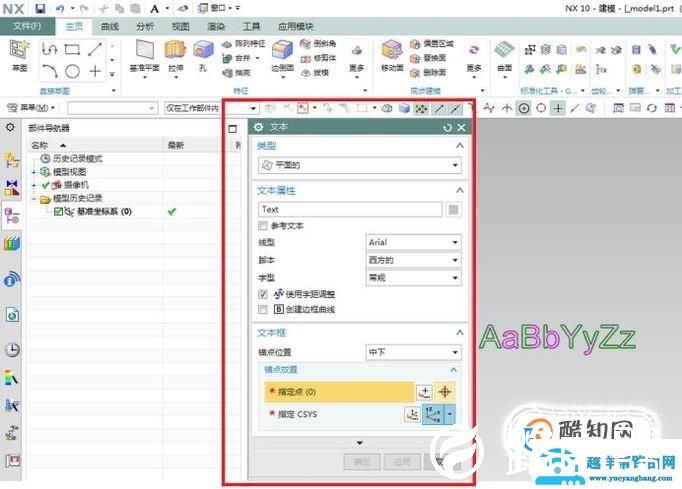

完成上面第2步，软件就会弹出下图所示的“文本”对话框，然后我们要在这里对文本做一些设置。

04

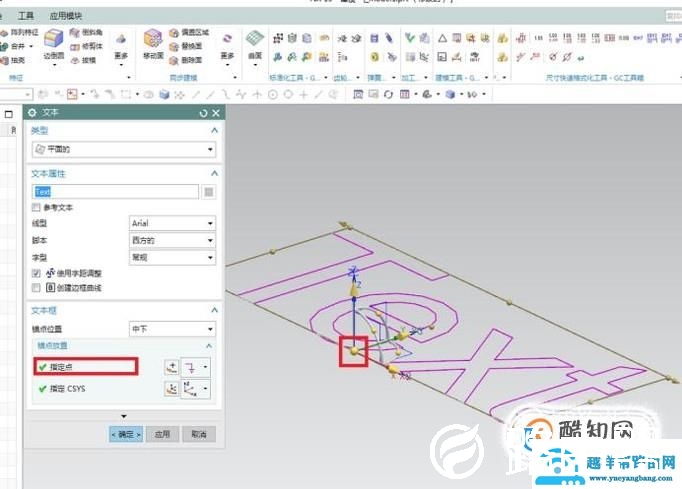

如下图所示，我们先设置文本的锚点位置（指定点、指定CSYS），这里笔者指定的是软件的坐标原点。当你指定完了坐标原点之后，它就自动指定了坐标系，不信，你看下图红色框选。

05

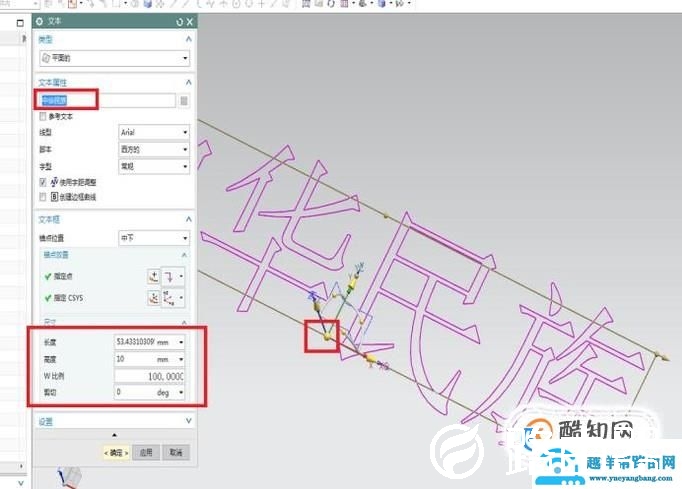

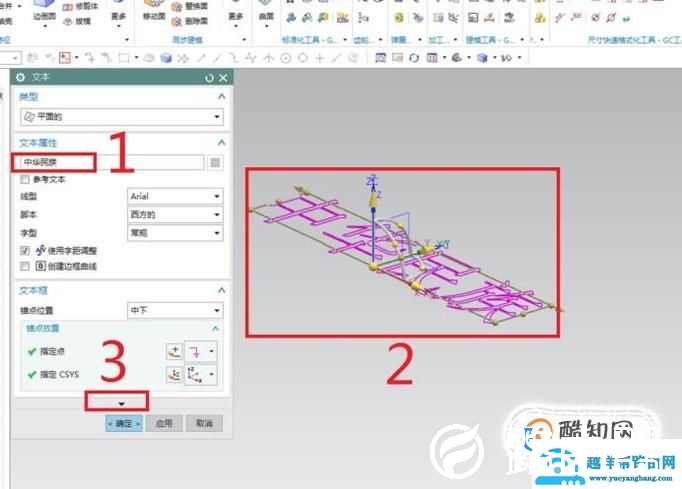

设置好了文本的放置位置，接下来就是设置文本的内容，也就是我们需要的输入的文字是什么，软件默认的是“TEXT”，为了方便演示效果，笔者给改成了“中华民族”如下图所示，1号红色框选，就是我们输入文本的位置，2号红色框选就是文本的预览效果，3号红色框选是文本对话框隐藏的部分内容，可以设置也可以不设置，如果到这里对文字的输入就比较满意了，就可以点击确定，如果还想设置文字的具体尺寸大小什么的，就点击3号红色框选，展开隐藏的部分。

06

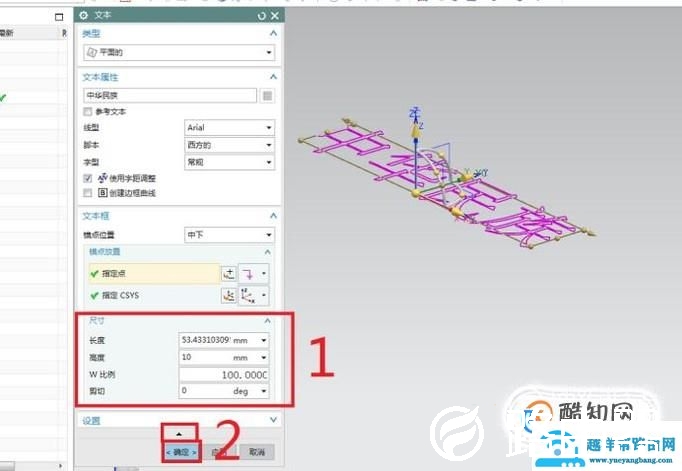

如下图所示，展开之后出现的是文本的尺寸设置。笔者之所以展开只是为了让你们看看这隐藏的背后究竟是什么，所以这些尺寸笔者没去改变他，一切默认。然后看3号红色框选，继续隐藏或者直接确定。

07

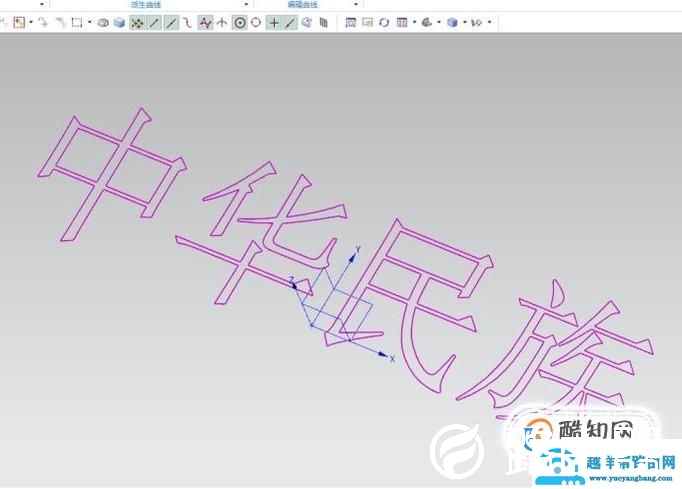

如下图所示，文字插入成功。

08

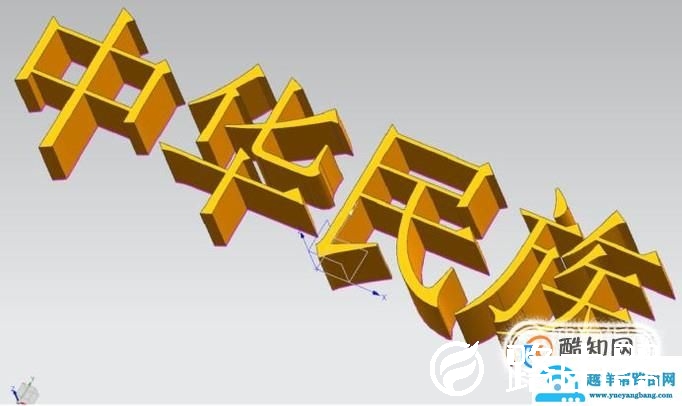

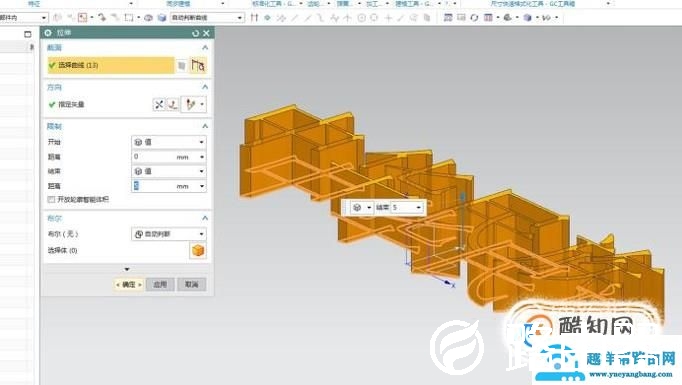

激活拉伸命令，看看拉伸的实体是什么样的效果，怎么样？好不好看？

09

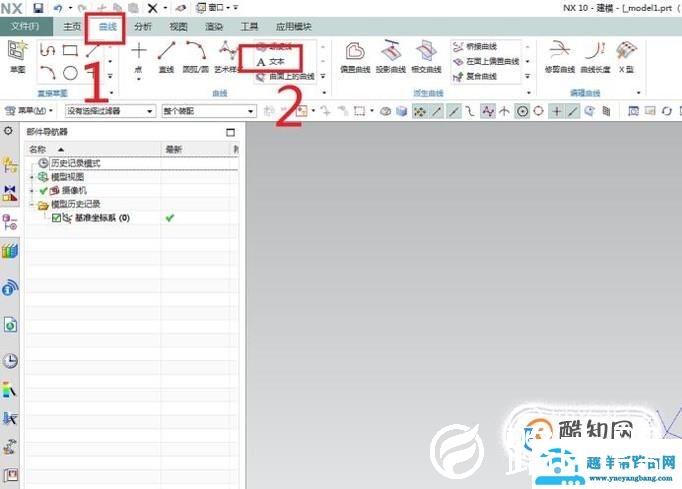

以上是八个步骤是通过菜单栏插入文本，其实还有一种插入文本的方式，那就是通过工具栏中的文本快捷图标插入文本。如下图所示，1号红色框选，点击曲线，2号红色框选，点击文本，就会弹出文本对话框。

10

如下图所示，在弹出文本对话框之后，指定点，输入文本，其他一切照旧，就OK了。说明一下：因为第一种方法方法演示弯之后，笔者没有将软件关掉重新开演示，而是直接演示第二种方法，所以文本参数什么的都是和第一种方法一样。

11

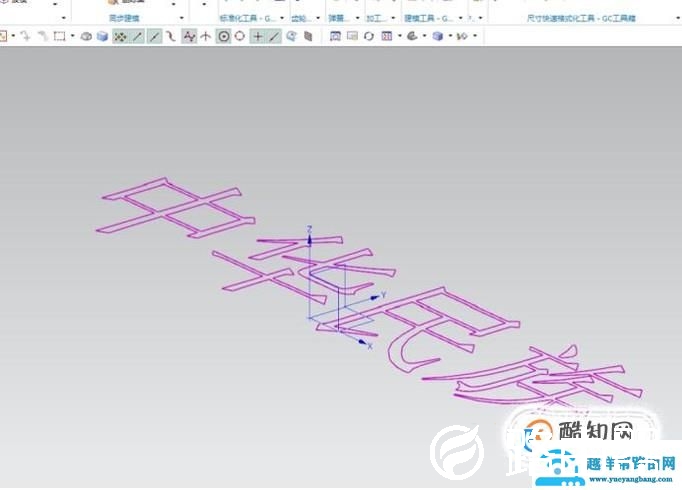

文本插入成功，还是“中华民族”

以上就是关于“UG10.0中如何插入文字并拉伸成实体？”希望能帮助到你！
