　　众所周知，Linux文件系统指的是跟系统有关的管理文件、程序以及数据，这其中也包括了磁盘。Linux系统下的磁盘和文件系统和其他系统有着明显的区别，很多用户虽然一直使用Linux系统，但是并不了解这些。下面跟随路由器之家小编一起来看看Linux磁盘分区和文件系统的概念详解。

磁盘

　　一、磁盘

　　1.IO接口类型

　　(1)传输类型分类

　　并口：同一线缆可以接多块设备;

　　IDE一个总线两个，主，从

　　SCSI：宽带：16-1;窄带：8-1

　　串口：同一线缆只可以接一个设备;

　　(2)硬盘类型分类(理论传输数据)

　　IDE(ata)：并口，133MB/s

　　SCSI：并口，Ultrascsi320， 320MB/S， UltraSCSI640， 640MB/S

　　SATA：串口，6gbps

　　SAS：串口，6gbps

　　USB：串口，480MB/s

　　2.硬盘种类和磁盘介绍

　　(1)机械硬盘：内部真空

　　磁盘：正反面含有磁性物质的盘片，由一个马达固定所有磁盘转动，固定角速度

　　每个盘片正反面各有一个磁头，所有磁头固定在一个机械臂上

　　平均寻道时间：5400rpm， 7200rpm， 10000rpm， 15000rpm转速

　　track(磁道)：每个盘片上出厂格式化

　　sector(扇区)：512bytes单位

　　cylinder(柱面)：不同盘面上同一编号的磁道组合在一起，分区划分按照柱面实现

　　越靠近较外部分区的柱面组成的分区，越快。Windows上c盘在最外面

　　(2)固态硬盘

　　类似与多个并行U盘，工作模式上模拟机械硬盘的机制。

　　电器设备，速度个人笔记本是原来的3到5倍，读400个iops(io per second)、写200iops

　　3.设备

　　(1)设备类型

　　块(block)：随机访问，数据交换单位是“块”;

　　字符(character)：线性访问，数据交换单位是“字符”，一般为串行设备。
[page]

　　(2)FHS标准下设备文件表示：/dev

　　1)设备文件：关联至设备的驱动程序;设备的访问入口。

　　2)设备号：

　　major：主设备号，区分设备类型;用于标明设备所需要的驱动程序。

　　minor：次设备号，区分同种类型下的不同的设备;是特定设备的访问入口。

　　(3)mknod命令：创建快或者字符设备特殊文件命令

　　格式：mknod [OPTION]。。。 NAME TYPE [MAJOR MINOR]

　　-m MODE：创建后的设备文件的访问权限。

　　(4)设备文件名：ICANN互联网名称地址分配机构规定

　　1)磁盘：IDE： /dev/hd[a-z]

　　SCSI， SATA， USB， SAS： /dev/sd[a-z]

　　2)分区：/dev/sda#： /dev/sda1， 。。。

　　注意：CentOS 6和7统统将硬盘设备文件标识为/dev/sd[a-z]#

　　(5)引用设备的方式：设备文件名，卷标，UUID

　　4.格式化

　　低级格式化：硬件制造商、分区之前划分磁道，形成簇。

　　高级格式化：分区之后对分区进行，创建文件系统。

　　每种操作系统所设置的文件属性/权限不相同，为了存放这些所需的数据。

　　5.MBR(Master Boot Record)：主引导分区，为一个编号为0的512Mb的扇区。

　　446bytes：bootloader，引导加载器程序，主引导记录，引导启动操作系统的程序。

　　64bytes：分区表，每16bytes标识一个分区，一共只能有4个分区。

　　2bytes：表示MBA是否有效;55AA为有效;

　　注意：

　　1) 主分区最多四个，扩展分区只能一个

　　2) 扩展分区不能单独使用，要继续分成逻辑分区，逻辑分区可以由多个

　　3) 一个分区就是一个独立的文件系统

　　4) 主分区和扩展分区的标识：1-4;逻辑分区：5+

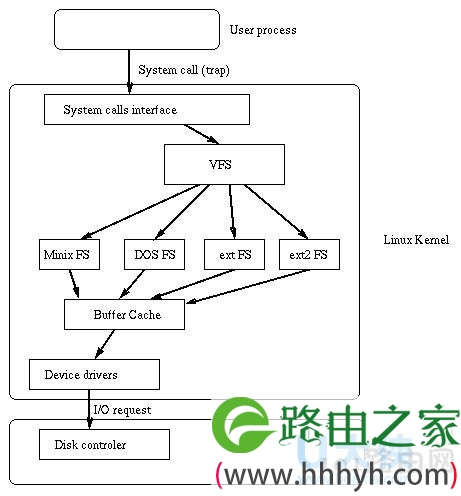

　　二、VFS虚拟文件系统

　　1.VFS： Virtual File System，不同文件系统和上层接之间口的中间层

　　2.VFS支持的文件系统

　　Linux的文件系统： Ext系列[ext2(无日志功能)， ext3， ext4](CentOS 5/6)

　　xfs(CentOS 7单个文件大小无上限)， reiserfs， btrfs

　　光盘：iso9660

　　网络文件系统：nfs， cifs

　　集群文件系统：gfs2， ocfs2

　　内核级分布式文件系统：ceph

　　Windows的文件系统：vfat， ntfs

　　伪文件系统：proc， sysfs， tmpfs， hugepagefs

　　Unix的文件系统：UFS， FFS， JFS

　　交换文件系统：swap

　　用户空间的分布式文件系统：mogilefs， moosefs， glusterfs

　　3.日志文件系统

　　Ext2之后改系列所增加的新功能。

　　工作模式：在日志区域内进操作，完成后写入inode和block区域中，防止错误而要全盘扫面。

　　会占用空间，且占用CPU的性能，但时硬件的发展可以抵消这些不足。

　　以上就是Linux磁盘分区和文件系统的概念详解，
